PROMETEO

Модель E-10P.

1. Снимите кожух газового водонагревателя.

2. Снимите переднюю панель.

3. Снимите пружину 1 (рис. 7), демонтируйте пилотную горелку.

4. Замените форсунку 2 (рис. 7) инжектора пилотной горелки.

5. Снимите основную горелку (рис. 9).

6. Установите в соответствии с избранным типом газа форсунки инжекторов основной горелки.

7. Установите основную горелку.

8. Установите пилотную горелку с опорной пружиной, убедитесь, что термоэлемент 5 и воспалительная

свеча 6 (рис. 8) установлены корректно.

9. Убедитесь в герметичности всех газовых соединений.

10. Установите переднюю панель и кожух газового водонагревателя.

11. Разместите на кожухе соответствующую наклейку, которая указывает об изменении типа газа.

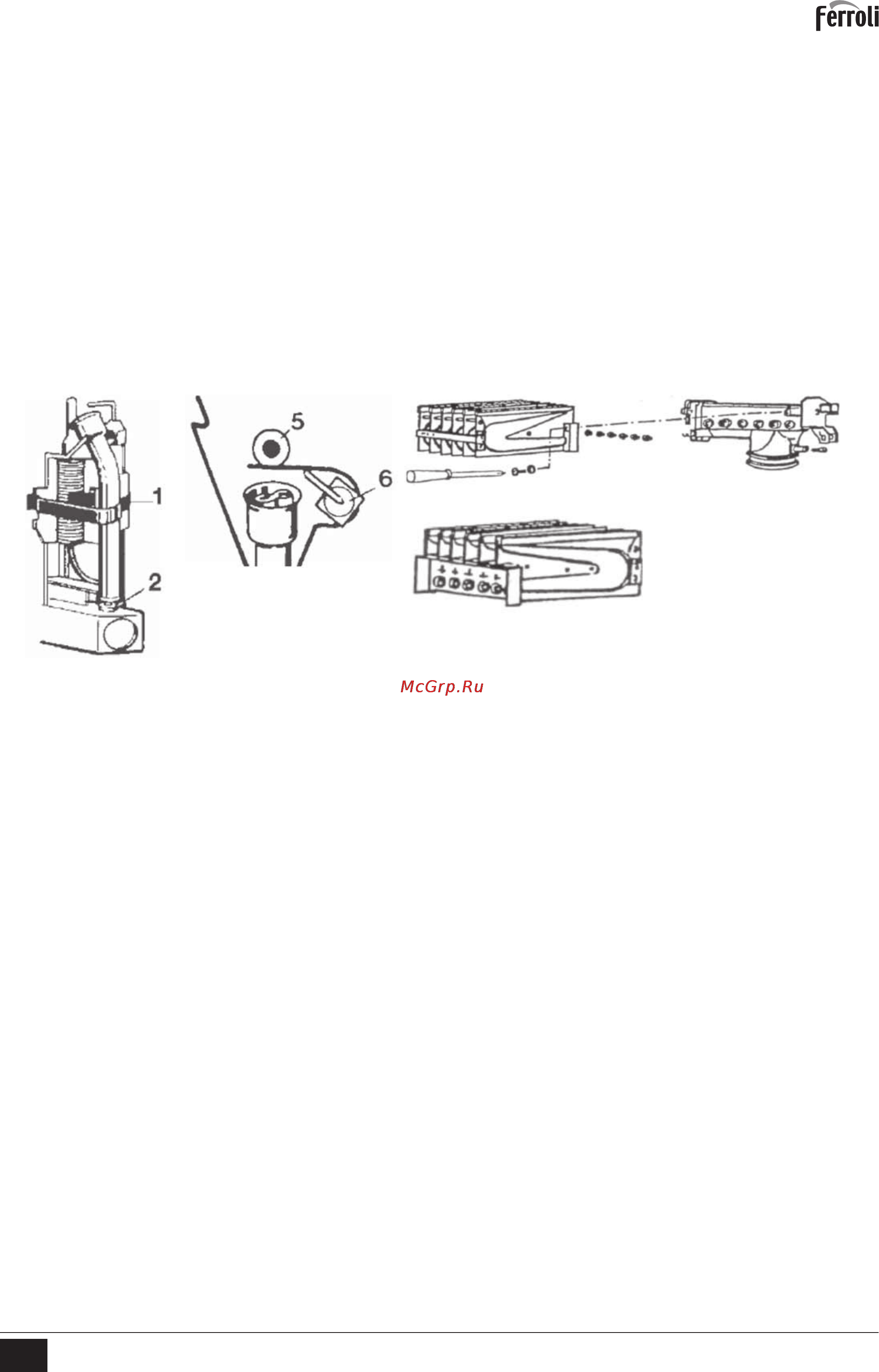

рис.7 рис.8 рис.9

Модели: CL-11, CL-13, CIP-11, CIP-13, CL-156, CIP-156.

1. Снимите кожух газового водонагревателя.

2. Снимите переднюю панель.

3. Выкрутите винты, демонтируйте центрирующую крышку (рис. 10).

4. Снимите механизм газового клапана (рис. 11).

5. Установите в соответствии с избранным типом газа диафрагму (рис. 12).

6. Установите механизм газового клапана.

7. Установите центрирующую крышку.

8. Снимите основную горелку (рис. 13).

9. Установите в соответствии с избранным типом газа газовый клапан (рис. 14).

10. Установите в соответствии с избранным типом газа форсунки инжекторов основной горелки.

11. Установите основную горелку.

12. Установите пилотную горелку с подходящей форсункой инжектора в соответствии с избранным

типом газа.

13. Убедитесь в герметичности всех газовых соединений.

14. Установите переднюю панель и кожух газового водонагревателя.

15. Разместите на кожухе соответствующую наклейку, которая указывает об изменении типа газа.
