PROMETEO

11. Разместите на кожухе соответствующую наклейку, которая указывает об изменении типа газа.

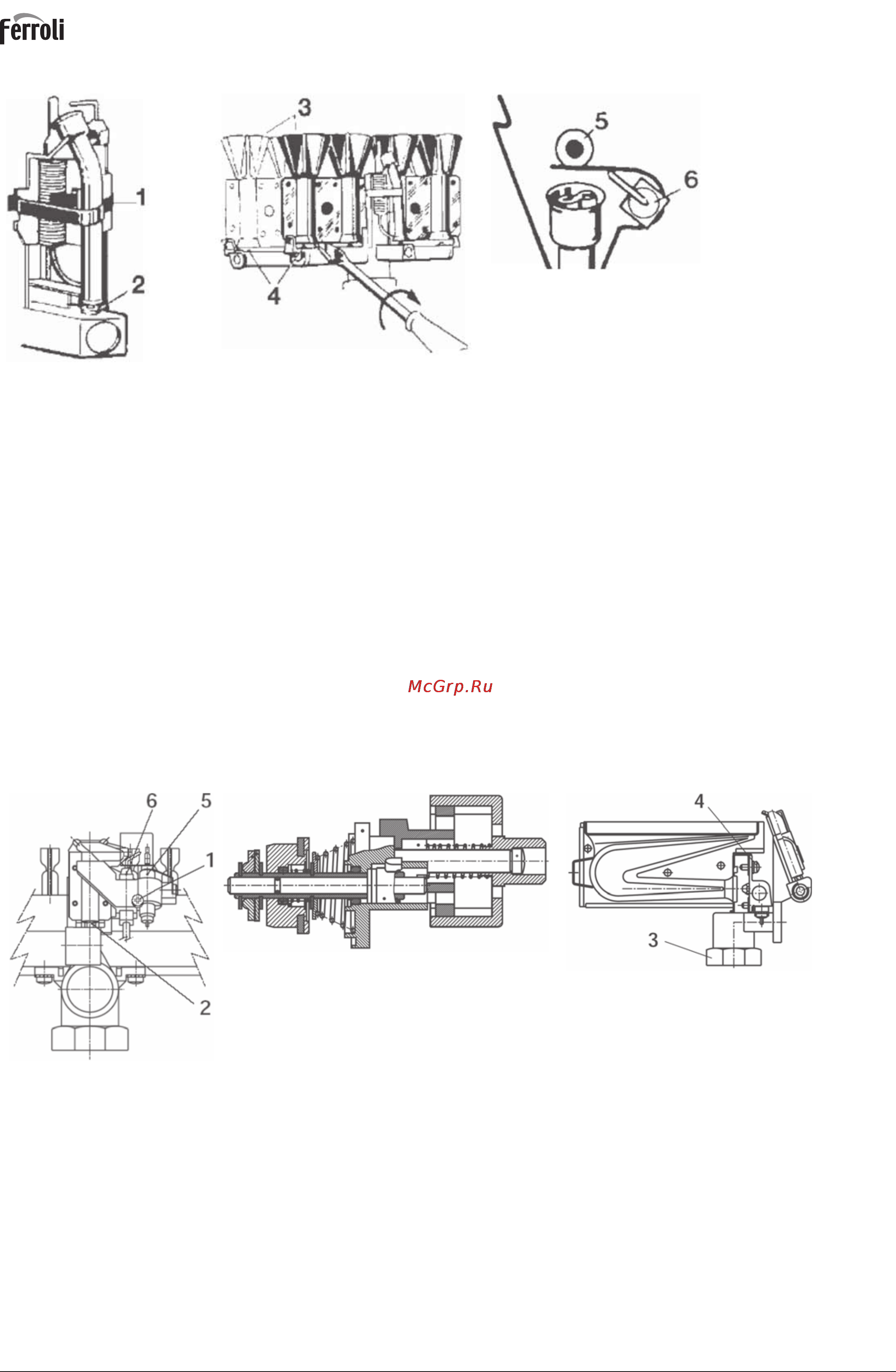

рис.1 рис.2 рис.3

Модель CL-7.

1. Снимите кожух газового водонагревателя.

2. Снимите переднюю панель.

3. Выкрутите винт 1 (рис. 4), демонтируйте пилотную горелку.

4. Замените форсунку 2 (рис. 4) инжектора пилотной горелки.

5. Замените механизм (рис. 5) газового клапана.

6. Открутите накидную гайку 3 и винты 4 (рис. 6), снимите основную горелку.

7. Установите в соответствии с избранным типом газа форсунки инжекторов основной горелки.

8. Установите основную горелку.

9. Установите пилотную горелку с опорной пружиной, убедитесь, что термоэлемент 5 и воспалительная

свеча 6 (рис. 4) установлены корректно.

10. Убедитесь в герметичности всех газовых соединений.

11. Установите переднюю панель и кожух газового водонагревателя.

12. Разместите на кожухе соответствующую наклейку, которая указывает об изменении типа газа.

рис.4 рис.5 рис.6
