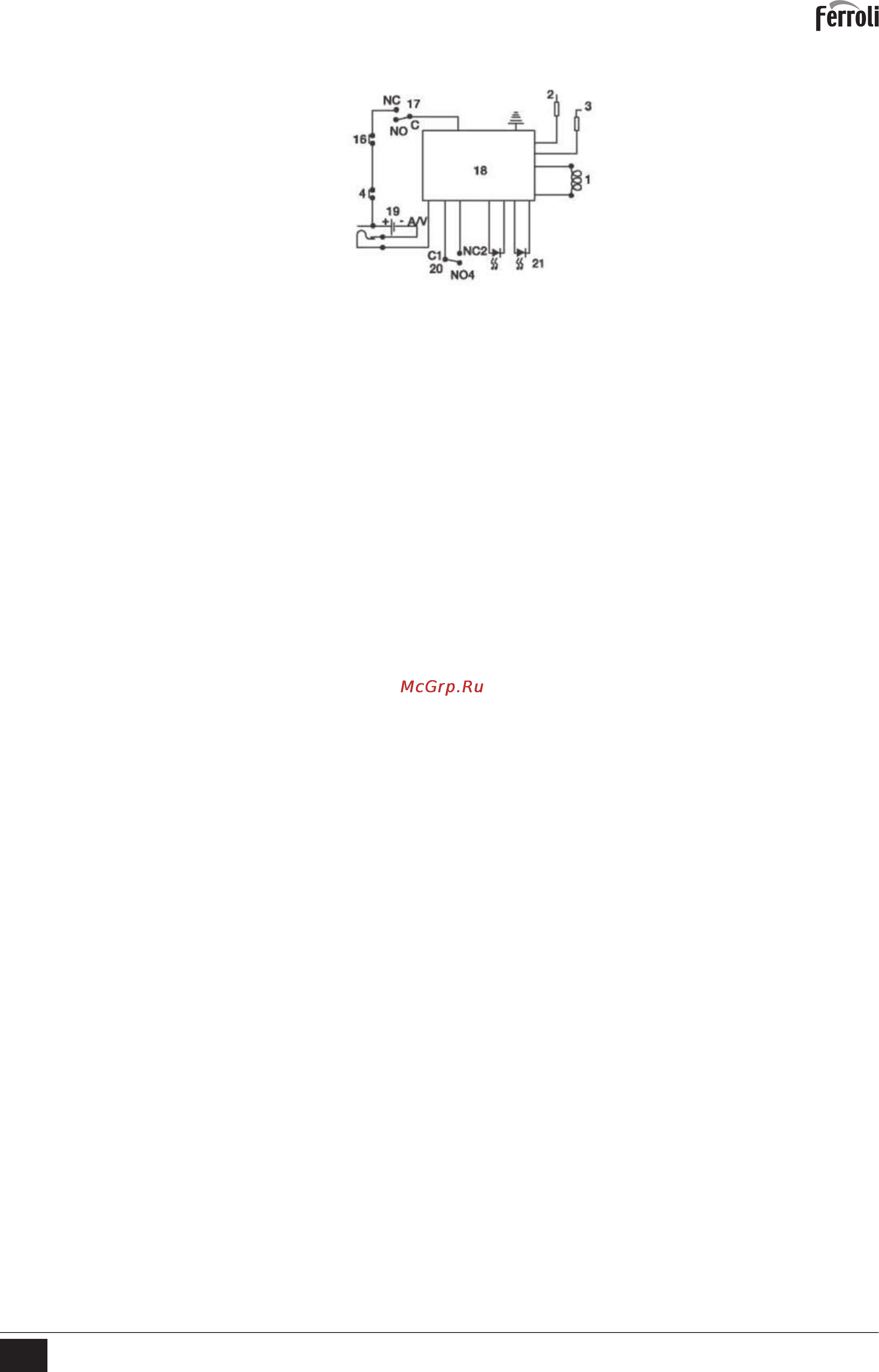

21. Электрическая схема
Модели CІР
1 – катушка
2 – электрод розжига
3 – электрод ионизации
4 – ограничитель температуры
16 – датчик контроля тяги
17 – газовый включатель
18 – модуль управления
19 – батарея
20 – датчик протока
21 – контрольная лампа
22. Техническое обслуживание
Один раз в год колонку необходимо проверять и проводить сервисное обслуживание.
Обслуживание должен проводить только обученный специалист, который имеет соответствующий
допуск.
Батареи 1,5 В (модели с электророзжигом)
Если при открытии крана горячей воды воспламенитель не зажигается или зажигается очень
медленно, то необходимо заменить батареи.
Теплообменник
Очистить газовые каналы теплообменника. Проверить, нет ли необходимости удалить накипь внутри
корпуса и в соединительных трубках. Для удаления накипи необходимо использовать обычные
средства согласно с инструкцией изготовителя. Проверка герметичности: макс. давление 20 бар.
При сборке устанавливать новые уплотнения.
Горелка
Снять и промыть, при необходимости – мыльным раствором.
Воспламенитель
Модель с пьезорозжигом:
Термоэлемент должен быть полностью погружен в пламя. Если пламя небольшое, необходимо
почистить воспламенитель. При хорошем пламени магнитный газовый клапан через 5 секунд после
запуска будет открыт. Если в ходе розжига пламя пилотной горелки гаснет после отпуска кнопки, то
возможной причиной этого является плохой контакт в цепи термотока. Стоит подтянуть резьбовые
втулки на магнитном клапане и горелке, возможно заменить термоэлемент или магнитную вставку.
Модель с электророзжигом:
Термоэлемент должен быть полностью погружен в пламя. Если пламя небольшое, необходимо
почистить воспламенитель.
Водный узел
Модель с пьезорозжигом:
Закрыть кран холодной воды и снять водяной узел. Снять и почистить крышку и корпус. Проверить на
целостность мембрану и при необходимости почистить ее. Промыть или при необходимости заменить
водяной фильтр. Разобрать и почистить регулятор расхода воды.
Модель з электророзжигом:
1. После каждой ревизии датчик протока должен быть проверен.
2. Закрыть газовый кран и кран холодной воды.
3. Вынуть батареи.
4. Снять датчик протока и водяной узел.
5. Снять крышку водяного узла, почистить корпус и крышку.
