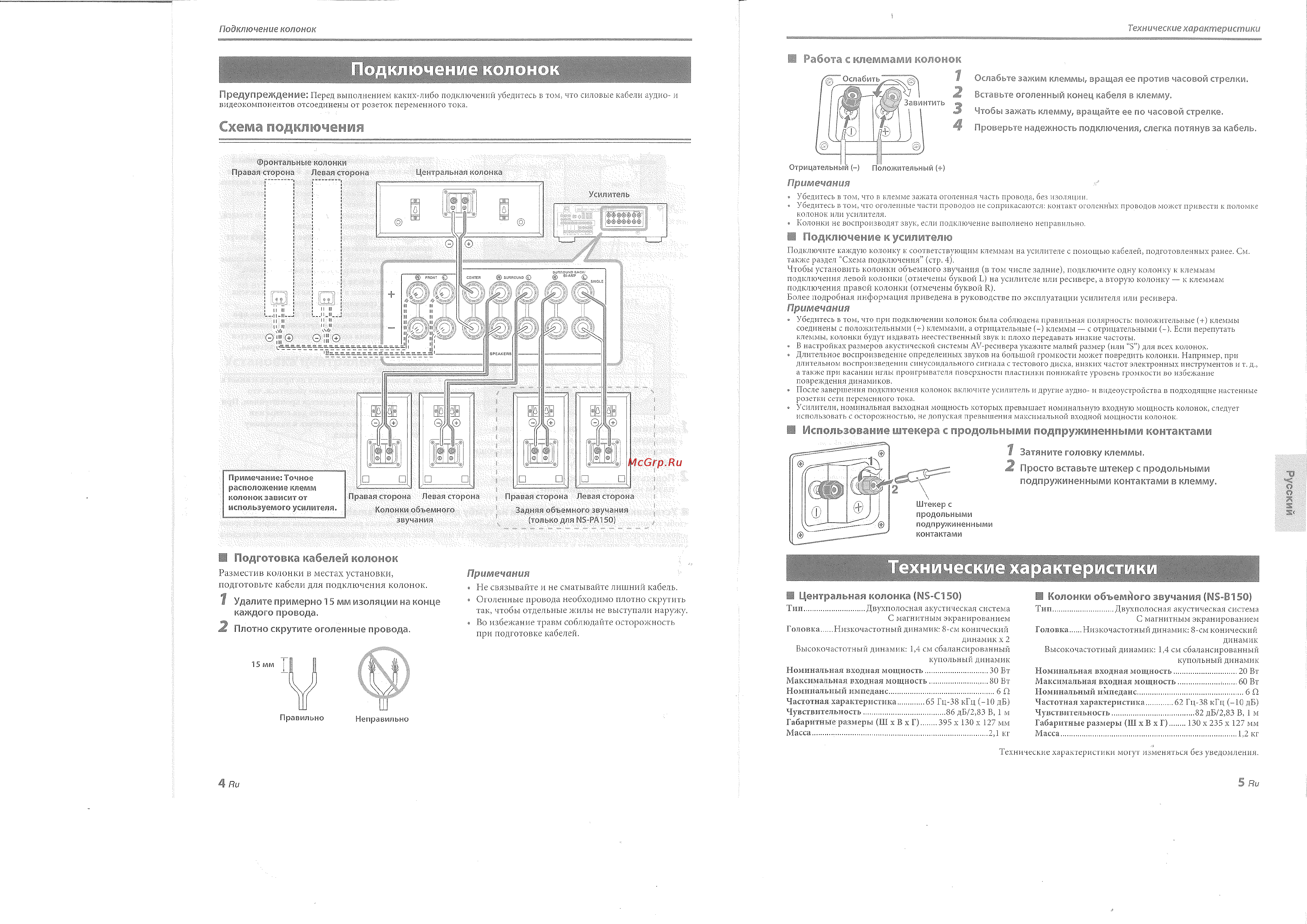

Технические характеристики Подключение колонок бота с клеммами колонок П о д к л ю ч е н и е кол он ок Ослабьте зажим клеммы вращая ее против часовой стрелки Предупреждение Перед выполнением каких либо подключений убедитесь в том что силовые кабели аудио и видеокомпонентов отсоединены от розеток переменного тока Вставьте оголенный конец кабеля в клемму Схе1 дключения Проверьте надежность подключения слегка потянув за кабель Фронтальные колонки Правая сторона Левая сторона Чтобы зажать клемму вращайте ее по часовой стрелке Отрицательным Положительный L îr I то лг JJI кг Примечания т течь Убедитесь в том что в клемме зажата оголенная часть провода без изоляции Убедитесь в том что оголенные части проводов не соприкасаются контакт оголенных проводов может привести к поломке колонок или усилителя Колонки не воспроизводят звук если подключение выполнено неправильно L B Œ Йй гц эдключение к усилителю Подключите каждую колонку к соответствующим клеммам на усилителе с помощью кабелей подготовленных ранее См также раздел Схема подключения стр 4 Чтобы установить колонки объемного звучания в том числе задние подключите одну колонку к клеммам подключения левой колонки отмечены буквой Б на усилителе или ресивере а вторую колонку к клеммам подключения правой колонки отмечены буквой R Более подробная информация приведена в руководстве по эксплуатации усилителя или ресивера SURROUND BACK 1 FRONT Д SURROUND Примечания Убедитесь в том что при подключении колонок была соблюдена правильная полярность положительные клеммы соединены с положительными клеммами а отрицательные клеммы с отрицательными Если перепутать клеммы колонки будут издавать неестественный звук и плохо передавать низкие частоты е В настройках размеров акустической системы АУ ресивера укажите малый размер или 8 для всех колонок Длительное воспроизведение определенных звуков на большой громкости может повредить колонки Например при длительном воспроизведении синусоидального сигнала с тестового диска низких частот электронных инструментов и т д а также при касании иглы проигрывателя поверхности пластинки понижайте уровень громкости во избежание п о в р е ж д ен и я д и н а м и ков После завершения подключения колонок включите усилитель и другие аудио и видеоустройства в подходящие настенные розетки сети переменного тока о Усилители номинальная выходная мощность которых превышает номинальную входную мощность колонок следует использовать с осторожностью не допуская превышения максимальной входной мощности колонок пользование штекера с продольными подпружиненными контактами Примечание Точное расположение клемм колонок зависит от используемого усилителя Правая сторона Левая Сторона Колонки объемного звучания Нрагая орэга Левая щорск Задняя объемного звучания только для NS PA150 Подготовка кабелей колонок Разместив колонки в местах установки подготовьте кабели для подключения колонок 1 Удалите примерно 15 мм изоляции на конце каждого провода 2 Плотно скрутите оголенные провода 15 мм Правильно Неправильно Примечании Не связывайте и не сматывайте лишний кабель Оголенные провода необходимо плотно скрутить так чтобы отдельные жилы не выступали наружу Во избежание травм соблюдайте осторожность при подготовке кабелей Центральная колонка NS C150 Колонки объемйого звучания М5 В150 Тип Двухполосная акустическая система С магнитным экранированием Головка Низкочастотный динамик 8 см конический динамик х 2 Высокочастотный динамик 1 4 см сбалансированный купольный динамик Номинальная входная мощность 30 Вт Максимальная входная мощность 80 Вт Номинальный импеданс 6 О Частотная характеристика 65 Гц 38 кГц 10 дБ Чувствительность 86 дБ 2 83 В 1 м Габаритные размеры Ш х В х Г 395 х 130 х 127 мм Масса 2 1 кг Тип Двухполосная акустическая система С магнитным экранированием Головка Низкочастотный динамик 8 см конический динамик Высокочастотный динамик 1 4 см сбалансированный купольный динамик Номинальная входная мощность 20 Вт Максимальная входная хмощность 60 Вт Номинальный импеданс 6 О Частотная характеристика 62 Гц 38 кГц 10 дБ Чувствительность 82 дБ 2 83 В 1 м Габаритные размеры Ш х В х Г 130 х 235 х 127 мм Масса 1 2 кг Технические характеристики могут изменяться без уведомления 4 Ru 5 Ru
