23
Данные инструкции предназначены только для сервисной организации
и являются неотделимой частью «Инструкции по обслуживанию.
Установка котла
Сборка котла после транспортировки

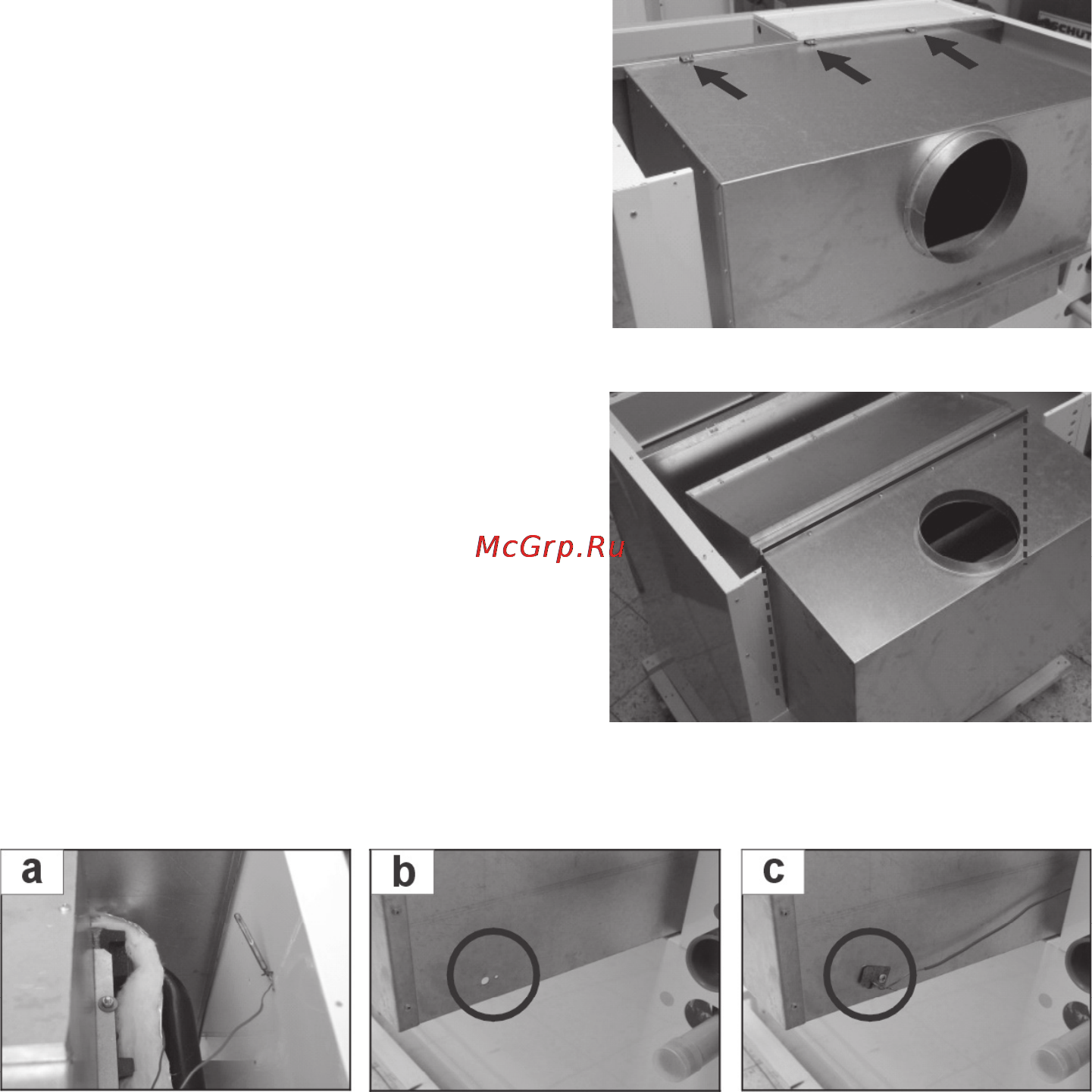

Котлы ряда KLO по причинам транспортировки поставляются с прерывателем тяги в
горизонтальном положении. После транспортировки котла на место установки необходимо
смонтировать прерыватель тяги в рабочее положение. Последовательность установки
следующая :
1. Демонтировать верхнее покрытие котла, закрепленное двумя саморежущими винтами.
2. После снятия верхнего покрытия
демонтировать прерыватель тяги.
Прерыватель тяги закреплен 3
саморежущими винтами к внутренней
стороне котла (рис. 6).
3. Вытянуть часть прерывателя тяги и
повернуть его так, что горловина дымохода
было в направлении вертикально вверх.
Установите часть прерывателя тяги в
переходник и закрепите с помощью 10
саморежущих винтов. Линия на рис.7
изображает соединение двух частей прерывателя тяги.
4. После смонтирования прерывателя
тяги необходимо установить датчик
(капилляру) термостата продуктов
сгорания, который размещен внутри
котла, около прерывателя тяги. Датчик
установите в отверстие в задней части
прерывателя тяги и закрепите с помощью
зажима и саморежущего винта (рис.
8). Вышеприведенный соединительный
материал является частью поставки
котла.
Покрытие котла
Переднее покрытие котла можно демонтировать. Передняя часть снимается и закреплена с
Рис.6
Рис.7
Рис.8
