Оснащение котла

Котел PROTHERM KLO состоит из:

1. чугунного тела котла, включая изоляцию, и трубопроводных участков гидравлических

присоединений,

2. доски горелки, включая газовые трубки и пускового оборудования,

3. коллектора продуктов сгорания, включая прерыватель тяги и термостат SKKT

4. внешнего корпуса с панелью управления и клеммником котла ,

5. станины тела котла.

Чугунное тело состоит из элементов и служит одновременно как камера сгорания

(включая пути продуктов сгорания), так и водяное пространство (включая пути воды).

Элементы имеются боковые („правый“ и „левый“) и средние (одного вида). Соединением

звеньев возникает теплообменник котла соответствующих размеров (как камеры сгорания,

так и водяного объёма). Собранный корпус котла оснащен трубопроводными участками для

гидравлических присоединений и изолирован от потери тепла и теплового излучения. Также

оснащен гильзами для установки датчиков термостатов и термометра и отверстиями для

соединения со станиной..

Панель горелки оснащена участком газового распределения, собственными трубками

горелок и пусковым оборудованием. В исполнении KLO использованы стандартные трубки. В

зависимости от величины ( которая соответствует размерам теплообменника котла) содержит

от 7 до 16 трубок горелки и целый газовый путь. Газовый путь составляет трубопроводный

участок присоединения газа, который заканчивается входом в комбинированную газовую

арматуру. Комбинированная газовая арматура регулирует подачу газа в котел в зависимости

от требуемых и фактических рабочих состояний системы (т.е. котла и отопительной системы

вместе); выход из нее представляет только участок газового распределения панели горелки,

которая заканчивается 7 - 16 форсунками (по одной на каждую трубку горелки).

Зажигание и контроль хода горелки проводится запальной горелкой. При требовании

Рис.2

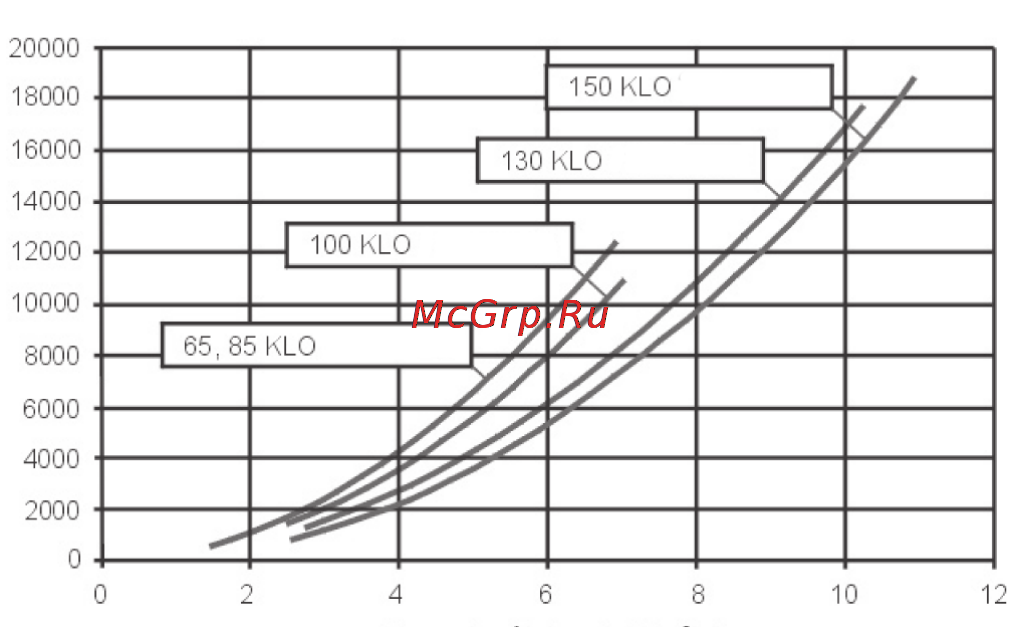

Потери давления котлового тела
