32
Настройка давления газа 130-150 KLO стандарт – природный газ
Настройка 100% мощности
1. Ослабьте винт измерительного места входного давления газа на газовом клапане
2. Измерьте манометром (U-шлангом) входное давление газа в котел
3. Ослабьте винт измерительного места давления газа на выходе в горелку и присоедините
манометр (U-шланг). Измерительное место размещено на консоли доски горелки (рис.16)
4. Введите котел в работу. Перед настройкой оставьте на короткое время стабилировать
рабочие параметры давления на горелку
5. Ослабьте покрытие на модуляторе High-Low
6. Переключателем мощности переключите котел на максимальную мощность (два факела).

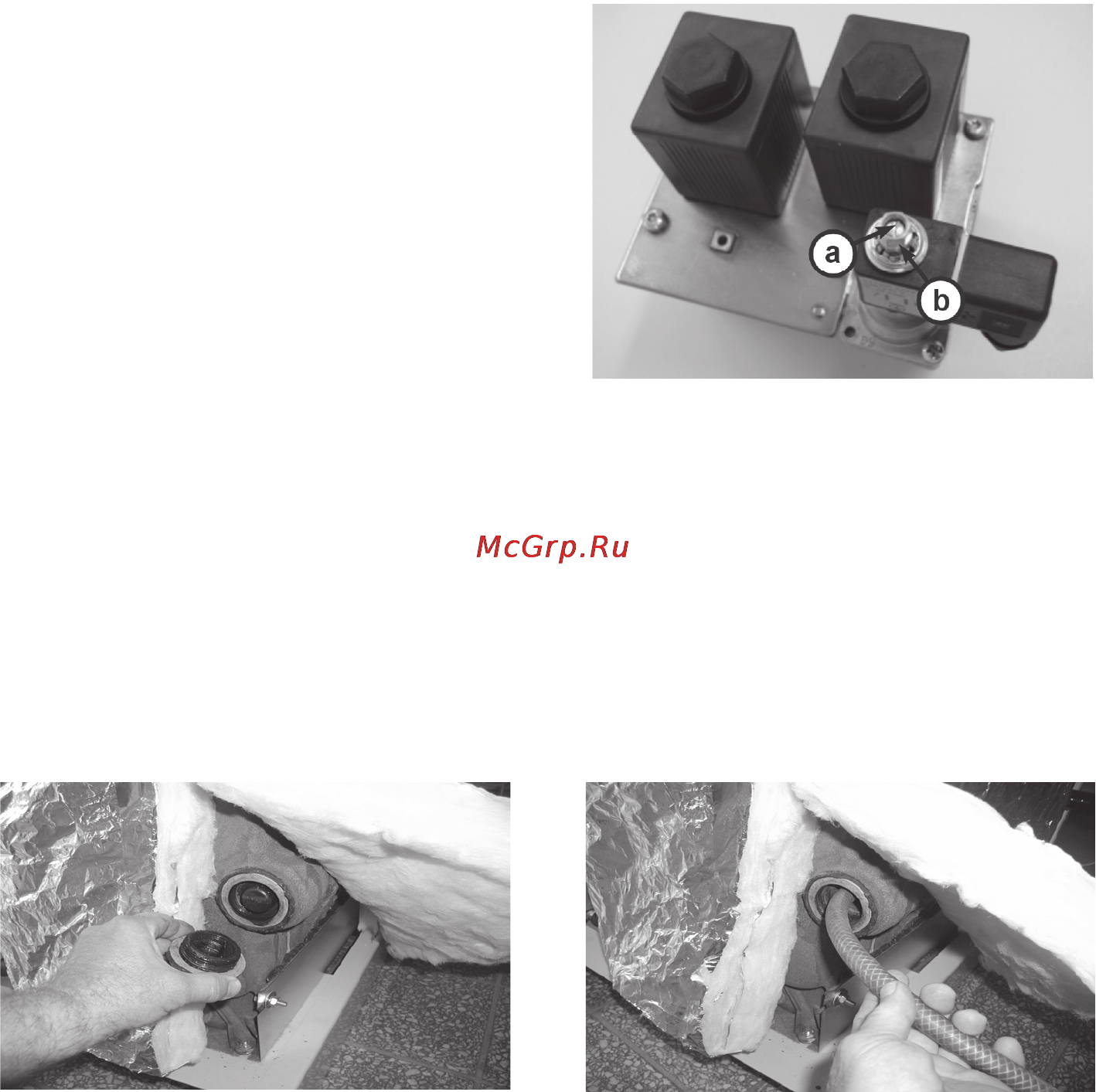

7. на гайку модулятора (рис. 17/b) газового клапана установите ключ № 8 и поворотом налево
или направо настройте мксимальную мощность котла согласно табл. 6..
Настройка сниженной мощности
1. Переключатель мощности переключите на
сниженную мощность (один факел).
2. Осторожным поворотом пластмассового
винта (рис. 17/b) с помощью крестовой отвертки
дорегулируем на модуляторе газового клапана
сниженную мощность согласно табл. 6.
Сконтролируйте функцию регулятора давления
для минимальеой мощности
3. Сконтролируйте настройку давления газа для
100% и минимальеой мощности, переключатель
мощности переключите на сниженную и 100%
мощность, давление надо быть согласно табл. 6.
4. Убедитесь, что все измерительные места
обеспечены против утечки газа.
Прием прочистки разделителя оборотной воды
Проводить смотра по надобности
Прочистка выполняется на правой стороне оконченного котлового элемента.
Развернуть левый и правый сливной клапан на оконченных элементах .
Отвертеть вход в разделитель и вытянуть резиновую затычку (рис.18).
Умеренным струя воды выполоскать разделитель (рис.19).
Рис. 18
Рис. 19
Рис. 17
