Руководство по эксплуатации КM241 00 000 РЭ
5
крепления к столу двумя винтами. Винты находятся в пакете с комплектующими.
■ Перед эксплуатацией установите плиту горизонтально. Если ваша плита оснащена
регулируемыми опорами необходимо:
1. Положить плиту на пол, на одну из боковых сторон.
2. Ввернуть опоры в места для установки опор, предварительно выставив их на нужную
высоту.
3. Поднять плиту с пола, установить ее на опоры и поставить на постоянное место, где
она будет эксплуатироваться.
4. Заворачивая или выворачивая опоры, окончательно подрегулировать высоту плиты по
отношению к столешнице кухонной мебели и обеспечить устойчивость плиты (качание
плиты не допускается).
Для устранения случайного проворачивания опор в процессе
эксплуатации подтянуть контргайку на опоре.

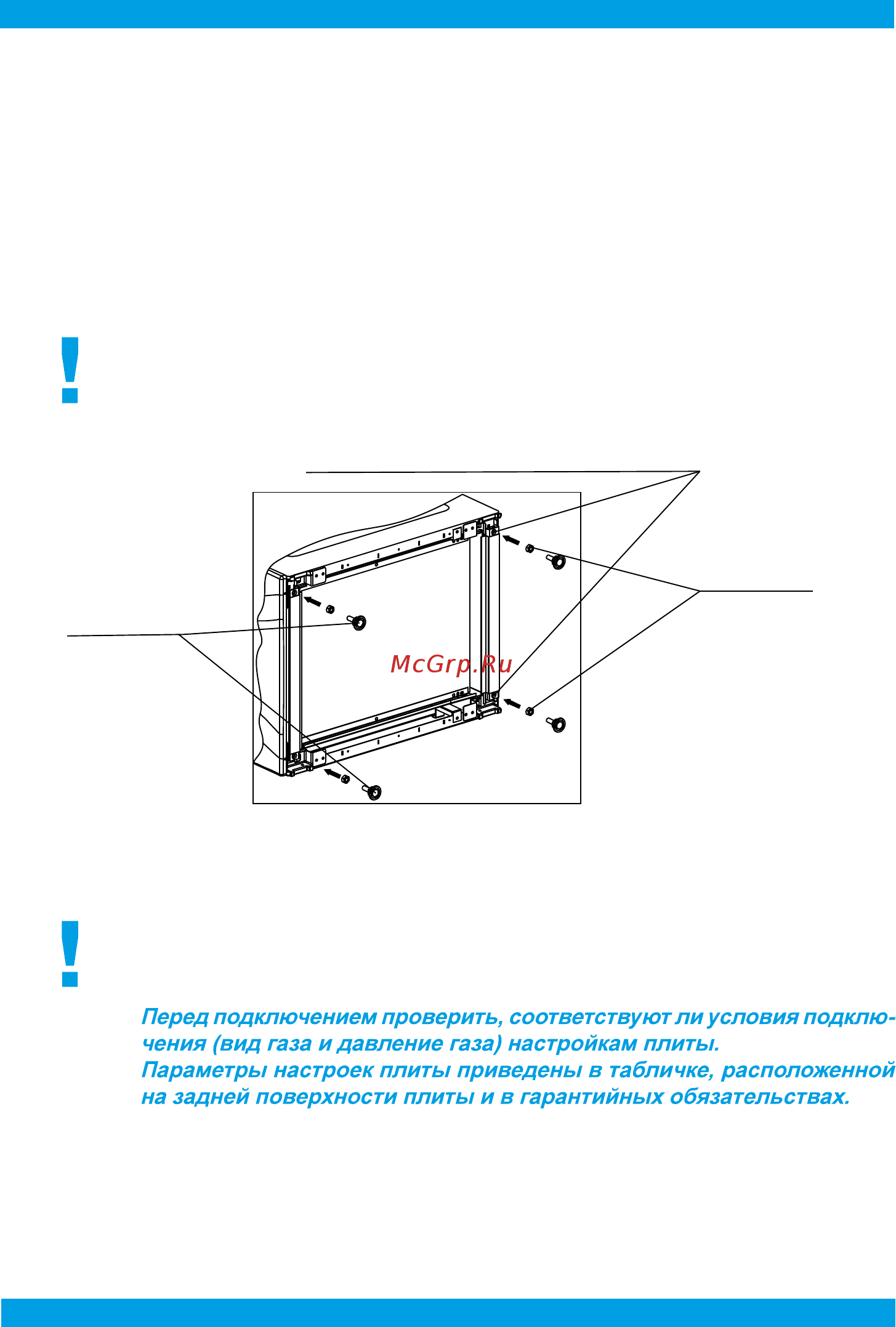

Места для установки регулируемых опор (вид снизу)
4. ПОДСОЕДИНЕНИЕ
Подключение газа возможно с помощью как жесткой, так и гибкой
подводки.
■ При подключении плиты, для создания герметичности, следует между рампой и
подводкой для газа установить газовый фильтр или паронитовую прокладку. Газовый
фильтр или паронитовая прокладка находятся в пакете с комплектующими.
ПОДСОЕДИНЕНИЕ
рис.1А
опора
места для установки регулируемых опор
контргайка
