8 DEUTSCH
INSTALLATION _____________________________________
Installation von der Seite
(optional):
Bei dieser Anschlussmethode ist der Boden
des Küchenschrank auf einer Höhe mit den
Böden anderer Küchenschränke.
Installation:

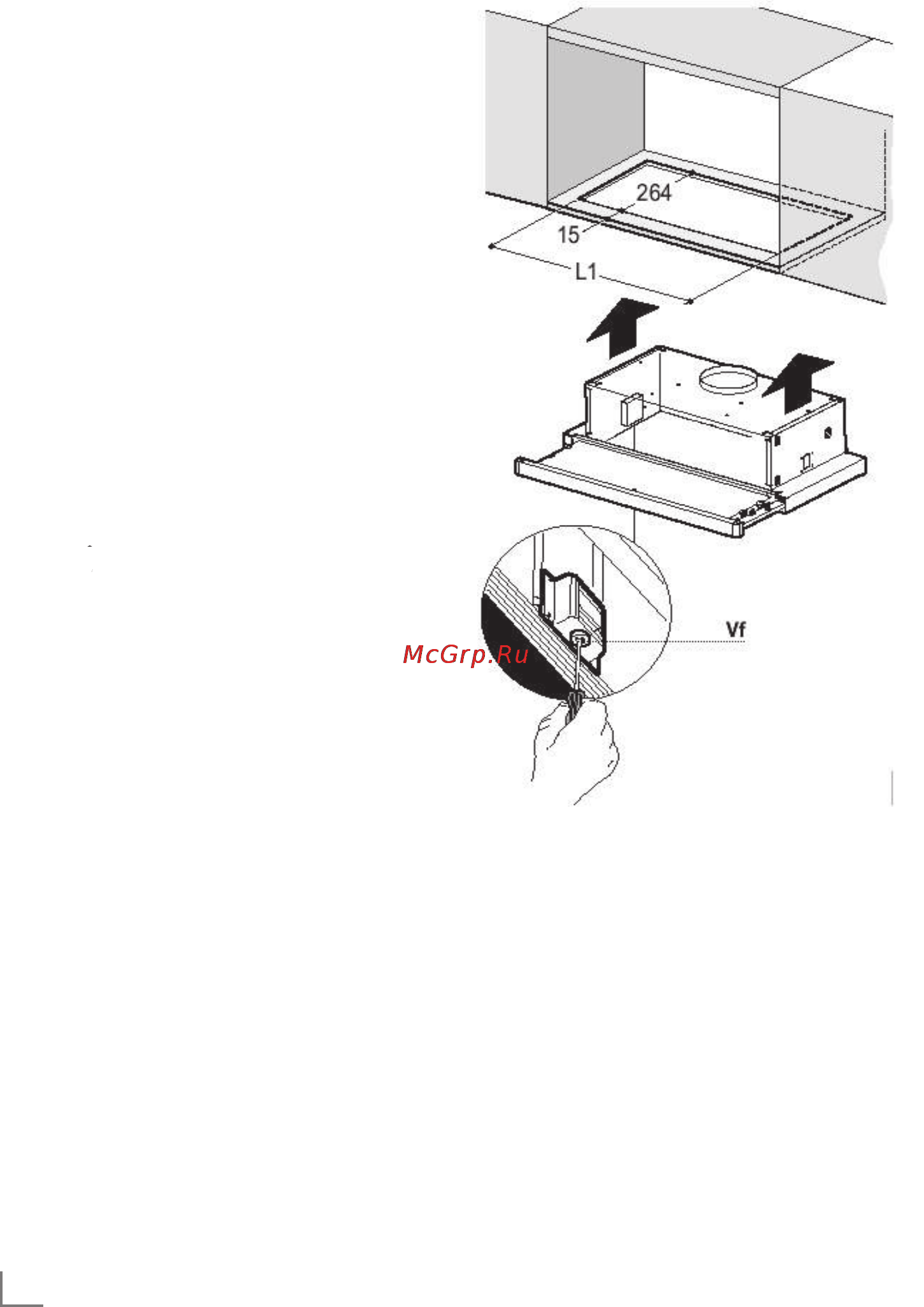

Bereich am Küchenschrankboden entspre-
chend den Abmessungen in Abbildung 3
markieren und aussägen.
Überstände an beiden Seiten der Dunstab-
zugshaube entfernen. Flügelschrauben von
der Innenseite des Gehäuses installieren.
Obere Seite der Dunstabzugshaube vom Bo-
den des Küchenschranks in das Möbel einfü-
gen. Sicherstellen, dass die Flügelschrauben
gelöst sind; andernfalls passt die Dunstab-
zugshaube nicht.
(Abbildung 4)
Schiebeteil nach vorne ziehen, Filter entfer-
nen und Flügelschrauben zur Befestigung der
Dunstabzugshaube am Boden des Küchen-
schranks festziehen (Abbildung 5). Schrau-
ben im Uhrzeigersinn vollständig festziehen.
Hinweis:
7
Flügelschrauben sind bei autorisierten
Händlern erhältlich, falls die Dunstabzugs-
haube von den Seiten mit Flügelschrauben
befestigt werden muss.
(Șekil 4)
(Șekil 3)
(Abbildung 3)
(Abbildung 4)
(Abbildung 5)
