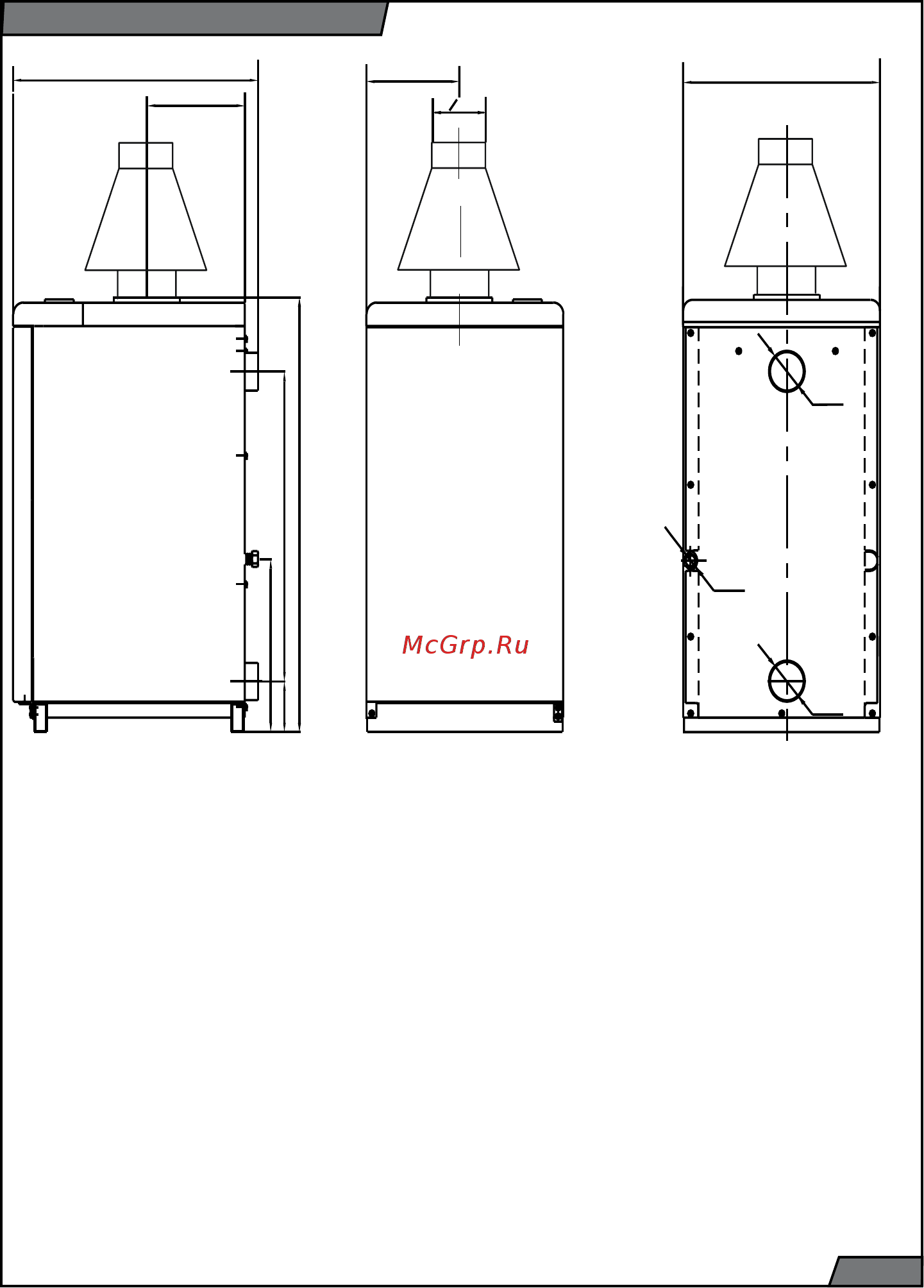

Размеры для подключения котла
рис. 3
1. Выход продуктов сгорания 3. Подключение газа
2. Подающая линия системы отопления 4. Обратная линия системы отопления
485
530
193
296
87
755
183
O130
387
G1/2''B
G2''B
G2''B
