Protherm ВОЛК [8/21] Установка котла
![Protherm ВОЛК [8/21] Установка котла](/views2/1072573/page8/bg8.png)
При проведении сервисных работ
необходимо соблюдать требования
по безопасности, предъявляемые при
обслуживании и эксплуатации газовых
приборов. Внешние панели котла являются
съемными. Передняя панель крепится
петлями к корпусу котла и зафиксирована
магнитами. Верхняя панель, после
вывинчивания двух находящихся
сзади винтов, откидывается снизу
вверх. Остальные панели прикреплены
самонарезными винтами к каркасу котла.
При транспортировке котла необходимо
проявлять повышенную осторожность,
учитывая положение центра тяжести
котла.
Патрубки для гидравлического подключения
котла находятся на его задней стороне
(см. рис. 3 “Присоединительные размеры
котла”). На присоединительные патрубки
котла (прежде всего газовое соединение)
не должно действовать механическое
напряжение со стороны системы отопления
или газопровода. Данное условие требует
точного соблюдения размеров окончаний
всех соединительных патрубков как по
вертикали, так и по отношению к стене
или между собой (отдельных вводов и
выводов).
Предупреждение: Все элементы
безопасности системы отопления
(предохранительный клапан,
расширительный бак) необходимо
установливать так, чтобы между котлом
или системой отопления и элементами
безопасности системы отопления не было
запорной арматуры (отсечных кранов).
Устройство дымовой трубы должно
отвечать требованиям действующим правил
пожарной безопасности для жилых домов,
требованиям “Правил производства работ
и ремонта печей, дымоходов и газоходов” и
выполнять Строительные нормы и правила
Российской Федерации “Отопление,
вентиляция и кондиционирование СНиП 41-
01-2003” и “Газоснабжение СНиП 2.04.08-87”.

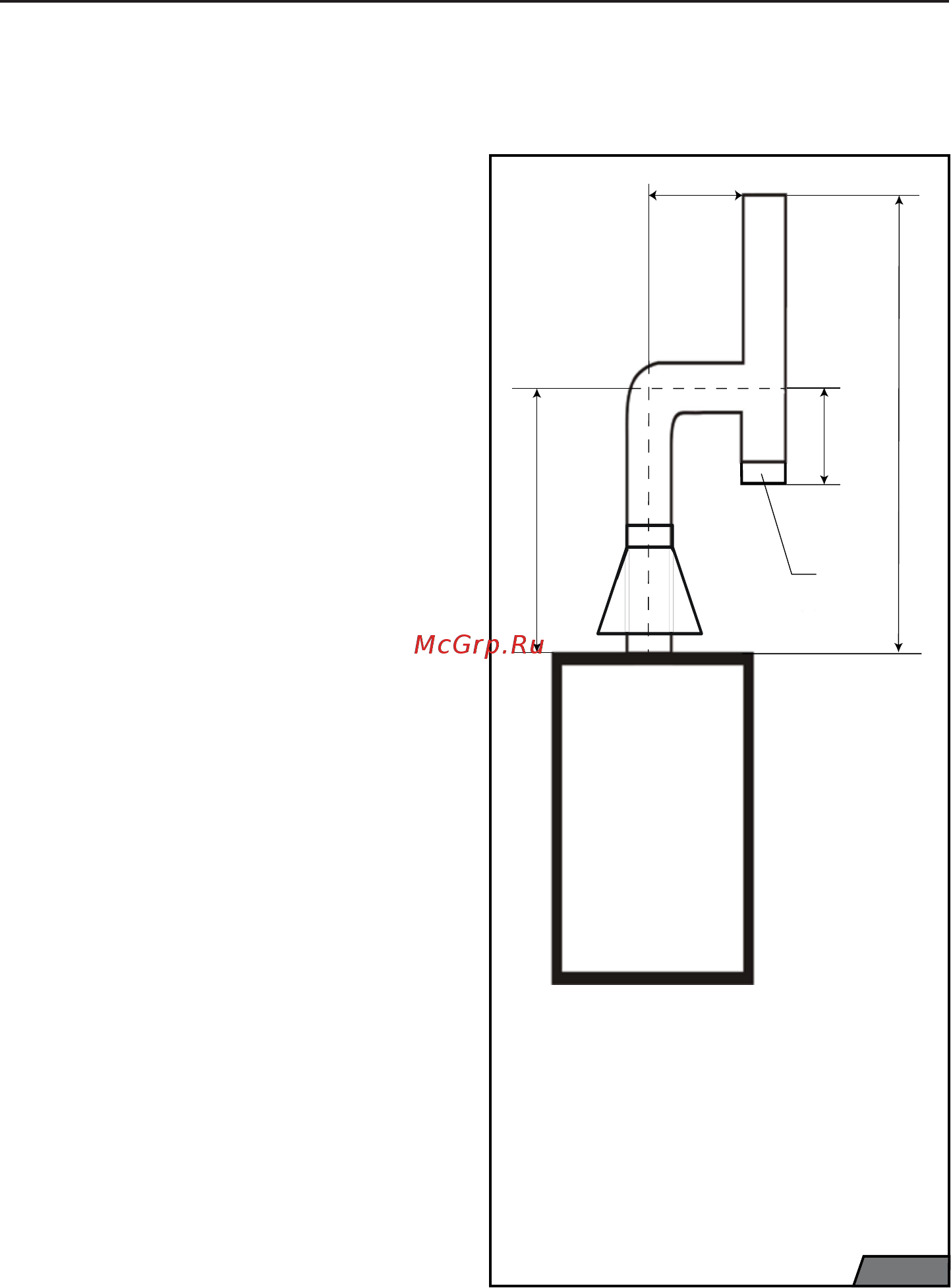

Установка котла
100
см
А
25
см
КОТЕЛ
50 см
Б
рис. 1
Высота дымовой трубы от нижнего уровня
аппарата (размер А) должна быть не менее
5 метров. В нижней части канала дымохода
следует установить заглушку (поз. Б) для
чистки.
