Процесс установки и регулировки
Проверьте входное и выходное давление
газа, используя штуцеры 6 и 7. После изме-
рения давления тщательно заглушите из-
мерительные штуцера соответствующими
винтами. После измерения давления газа
проверьте на герметичность измеритель-
ные штуцеры газовой арматуры.
Настройка максимальной мощности
- Запустите котел в эксплуатацию.
- Поверните регулятор 4 в положение 7.
Полностью заверните винт настройки 2,
а затем постенно выворачивайте его до
достижения требуемого расхода газа. Не
выворачивайте винт более чем на два
оборота после его полного завертывания.
Настройка минимальной мощности
Медленно поверните регулятор 4 по ча-
совой стрелке в положение минимальной
мощности (близко к положению выключе-
ния основной горелки). При повороте винта
3 против часовой стрелки расход газа уве-
личится.
Настройка подачи газа на запальную
горелку
Термопара должна находится в пламени
запальной горелки. Для регулировки
пламени используется винт 5. Регулировка
пламени визуальная. При повороте
винта 5 по часовой стрелке - расход газа
на запальную горелку понижается и
размер пламени, омывающий термопару,
уменьшается.

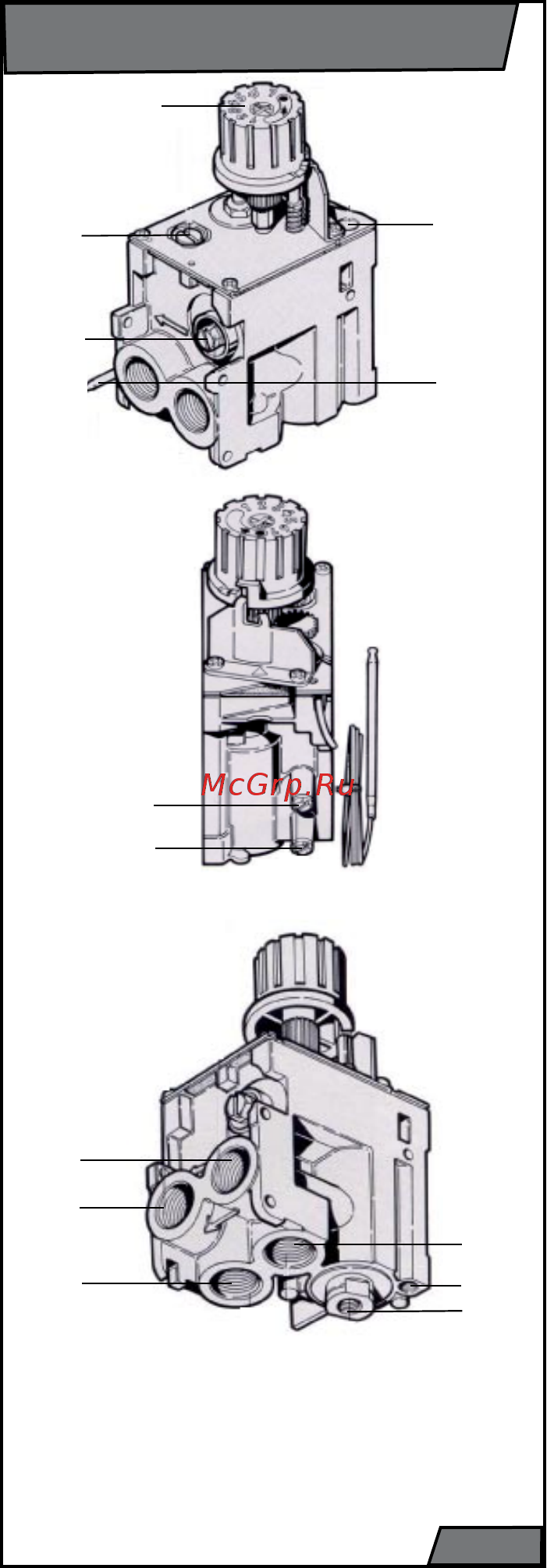

Комбинированная газовая арматура
630 EuroSIT
рис. 4
4
5
3
2
1
7
6
10
11
13
12
8
9
