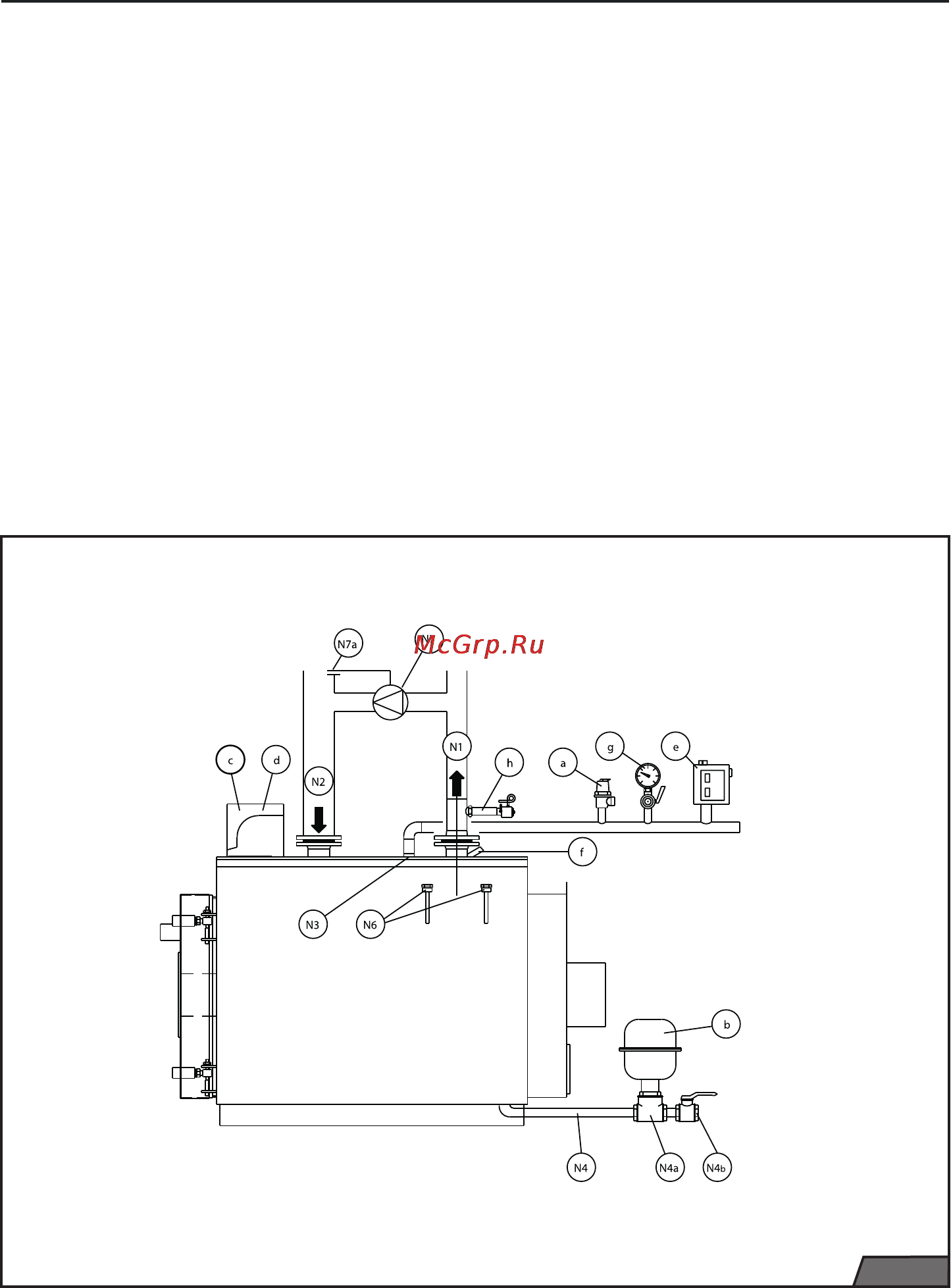

Protherm БИЗОН NО [12/33] Водогрейная тепловая установка с закрытым расширительным баком мощность топки 300 00 ккал ч давление 5 бар рис 1

ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

ВОДОГРЕЙНАЯ ТЕПЛОВАЯ

УСТАНОВКА С ЗАКРЫТЫМ

РАСШИРИТЕЛЬНЫМ БАКОМ –

Мощность топки ≤ 300.000 ккал/ч -

давление 5 бар (Рис. 1)

Котел должен иметь:

a - Предохранительный клапан

b - Расширительный бак (соединенный с

трубой диаметром Ø 18 мм)

c - Регулирующие термостаты

d - Предохранительный термостат

e - Блокировочное реле давления

f - Футляр для контрольного термометра

g - Манометр с фланцем для контрольного

манометра

h - Тепло-дренажный клапан или клапан

перекрывания топлива.

N1 - Подача

N2 - Обратка

N3 - Соединение для приборов

N4 - Нижнее соединение:

N4b соединение расширительного бака

N4c нагрузка/дренаж

N6 - Футляры для колб (термометр,

регулирующий термостат,

предохранительный термостат, термостат

запуска насоса).

N7 - рециркуляционный насос

(антиконденсатный насос)

N7a - Термостат рециркуляционного насоса

рис. 1
