4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Внимание! Не пытайтесь ремонтировать прибор самостоятельно. Все работы по

техническому обслуживанию и ремонту должен выполнять квалифицированный специалисте

соблюдением правил техники безопасности, а так же требованиями, содержащимися

в данном руководстве.

4.1. Слив воды

Необходимо слить воду из водонагревателя, если в месте установки прибора существует вероятность

снижения температуры ниже 0°С.

4.1.1. Отключите электропитание прибора.

4.1.2. Убедитесь, что вода внутри прибора имеет безопасную температуру.

4.1.3. Перекройте подачу холодной воды в водонагреватель.

4.1.4. Откройте кран горячей воды на смесителе для сброса давления внутри бака.

4.1.5. Для обеспечения доступа воздуха в бак, откройте запорный кран на тройнике, установленный

на выходе горячей воды из водонагревателя (помечен красным кольцом). При его отсутствии необходимо

демонтировать подсоединения на выходе из водонагревателя.

4.1.6. Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике,

установленному на входе холодной воды в водонагреватель (помечен синим кольцом) и откройте его.

При его отсутствии дренажный шланг необходимо установить на входе в водонагреватель.

4.1.7. После слива убедитесь в отсутствии воды внутри водонагревателя.

Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам.

В этом случае производитель снимает с себя все гарантийные обязательства.

4.2. Замена внутренних элементов

Перед началом работ отключите прибор от источника электропитания и слейте воду из водонагревателя.

Снимите крышку прибора.

Для замены датчика температуры (К рис. 7 и 8), отсоедините провода (F рис. 7 и 8) и осторожно извлеките

датчик температуры. Для замены основной платы (Z рис. 7 и 8) отсоедините провода (С, Y, F и Р рис. 7 и 8)

и выкрутите винты.

Для замены платы дисплея снимите основную плату (Z рис. 7 и 8). Плата дисплея закреплена двумя

защёлками (А рис. 4A), доступными изнутри.

Для снятия платы дисплея откройте защёлку, используя плоскую отвёртку (А рис. 4B) и выдвиньте

плату вперёд.

Повторите данную процедуру для второй защёлки. Будьте предельно внимательны и аккуратны,

повреждение пластиковых защёлок не позволит корректно установить плату обратно на ее посадочное

место.

После замены, пожалуйста, убедитесь, что все компоненты установлены обратно на их штатные места.

Для замены нагревательного элемента и магниевого анода выкрутите 5 гаек (С рис. 5)

и снимите фланец (F рис. 5). Убедитесь, что фланцы, обозначенные Н.Е.1 и Н.Е.2, устанавливаются на

штатные места, имеющие те же обозначения.

Прокладку фланца (Z рис. 6) рекомендуется заменять каждый раз при повторной сборке.

Перед проведением любой операции по ремонту или обслуживанию отключите прибор

от электрической сети.

Применяйте запасные части, выпускаемые только заводом-изготовителем.

4.3. Регулярное обслуживание

4.3.1. Магниевый анод

Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей

емкости и нагревательного элемента (ТЭНа) от коррозии. Необходимо ЕЖЕГОДНО проверять

состояние магниевого анода. При сильном изнашивании магниевый анод необходимо

заменить. Гарантия на водосодержащую емкость и нагревательный элемент при изношенном

магниевом аноде (остаточный объем менее 30% от первоначального) недействительна.

Необходимо производить замену магниевого анода не реже 1 раза в 24 месяца

(за исключением водонагревателей с водосодержащей емкостью из нержавеющей стали).

Магниевый анод является расходным материалом, и не подлежит замене по гарантии.

2.2. Гидравлическое подключение

Внимание! Установка предохранительного клапана, входящего в комплект поставки, является обязательным

требованием.

Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в

бак, а также блокировать сливное отверстие предохранительного клапана.

Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи разъемных

соединений.

Стандартное подсоединение (рис. 1)

2.2.1. Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды в

водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более чем

на 3-4 оборота, обеспечив герметичность любым водоизолирующим материалом.

2.2.2. Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью трубы

или гибкого шланга.

2.2.3. Подсоедините к выходу горячей воды из водонагревателя (помечен красным ко

льцом) трубу или гибкий шланг

для отвода горячей воды к месту водоразбора.

2.2.4. Для удобства обслуживания рекомендуется установить тройник с запорным краном между входом холодной

воды в водонагреватель и предохранительным клапаном.

Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.

2.2.5. Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным краном

на выходе горячей воды из водонагревателя.

2.2.6. При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном

редуктор для понижения давления.

Подсоединение к открытому резервуару с водой (рис. 2)

2.2.7. Вода поступает в водонагреватель самотеком из резервуара. Для этого тройник развода воды из резервуара на

водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя. При данном варианте

подсоединения предохранительный клапан не обязателен.

2.3. Электрическое подключение

Внимание! Электромонтаж прибора должен выполнять ква

лифицированный специалист с соблюдением

правил техники безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора

вследствие неправильного заземления или неправильных параметров источника электропитания.

2.3.1. После заполнения бака водонагревателя водой и проверки герметичности системы – включите электрическую

вилку водонагревателя в розетку.

2.3.2. Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения

используйте кабель соответствующего типа (тип H05VV-F 3х1,5 мм², Ø 8,5 мм). Проденьте кабель электропитания в

отверстие, находящееся в крышке прибора и присоедините к клеммам на термостате. Затем каждый провод должен

быть зафиксирован соответствующим винтом.

2.3.3. Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета) следует подсоединить к

клемме, обозначенной символом . Закрепите кабель электропитания с помощью кабельных зажимов.

2.3.4. Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам

водонагревателя, указанным на идентификационной табличке.

Контакты

индикаторной

лампы

Заземление

Электропитание

Фланец на 5-ти болтах Автоклавный фланец

ВКЛЮЧЕНИЕ И РАБОТА

3.1. Ввод в эксплуатацию

3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой. Для

этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.

3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие протечек.

При необходимости отцентрируйте его и подтяните гайки на фланце.

3.1.3. Закройте кран горячей воды на смесителе.

3.1.4. Включите прибор в источник электропитания.

3.2. Регулировка температуры

3.2.1. В моделях, оснащенных внешним регулятором температуры, температура нагрева воды может регулировать-

ся ручкой, соединенной с термостатом в соответствии с обозначениями.

3.2.2. Температура устанавливается вращением ручки регулировки по часовой стрелке для увеличения температу-

ры нагрева и против часовой стрелки для ее уменьшения.

3.2.3. Индикаторная лампа будет постоянно гореть во время фазы нагрева и погаснет после достижения заданной

температуры.

3.2.4. Если модель не имеет внешнего регулятора температуры, то ее можно установить, вращая регулировочный

винт термостата в диапазоне, отмеченном знаками "+" и "-". Для этого необходимо отключить водонагреватель от

источника электропитания и снять пластиковую крышку прибора.

3.2.5. Рекомендуется установить регулировочный винт термостата в положение, соответствующее примерно

75% от максимального. В этом случае аппарат работает в экономичном режиме, значительно снижая скорость

образования накипи.

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Внимание! Не пытайтесь ремонтировать прибор самостоятельно. Все работы по техническому

обслуживанию и ремонту должен выполнять квалифицированный специалист с соблюдением правил

техники безопасности, а так же требованиями, содержащимися в данном руководстве.

4.1. Слив воды

Необходимо слить воду из водонагревателя, если в месте установки прибора существует вероятность снижения

температуры ниже 0°С.

4.1.1. Отключите электропитание прибора.

4.1.2. Убедитесь, что вода внутри прибора имеет безопасную температуру.

4.1.3. Перекройте подачу холодной воды в водонагреватель.

4.1.4. Откройте кран горячей воды на смесителе для сброса давления внутри бака.

4.1.5. Для обеспечения доступа воздуха в бак, откройте запорный кран на тройнике, установленный на выходе

горячей воды из водонагревателя (помечен красным кольцом). При его отсутствии необходимо демонтировать

подсоединения на выходе из водонагревателя.

4.1.6. Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике,

установленному на входе холодной воды в водонагреватель (помечен синим кольцом) и откройте его. При его

отсутствии дренажный шланг необходимо установить на входе в водонагреватель.

4.1.7. После слива убедитесь в отсутствии воды внутри водонагревателя.

Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам.

В этом случае производитель снимаете себя все гарантийные обязательства.

4.2. Замена внутренних элементов

Отключите водонагреватель от источника электропитания. Снимите крышку прибора. Для замены термостата,

выдвиньте его из гнезда и отсоедините от цепи питания. Перед началом работ слейте воду из водонагревателя.

Для моделей с автоклавным фланцем, открутите гайку (D рис 3), снимите держатель фланца (S рис. 3) и откройте

фланец (F рис. 3), выдавив его внутрь. Снимите фланец, повернув его вокруг своей оси.

Для моделей с фланцем на 5-ти болтах выкрутите 5 гаек (С рис. 4) и снимите фланец (F рис. 4). Нагревательный

элемент и анод присоединены к фланцу. При сборке прибора не забудьте установить в исходное положение

нагревательный элемент, прокладку фланца и термостат. Прокладку фланца рекомендуется заменять каждый раз

при повторной сборке.

Перед проведением любой операции по ремонту или обслуживанию отключите прибор от

электрической сети.

Применяйте запасные части, выпускаемые только заводом-изготовителем.

4.3. Регулярное обслуживание

4.3.1. Магниевый анод

Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости

от коррозии. Необходимо ЕЖЕГОДНО проверять состояние магниевого анода. При сильном изнаши-

вании магниевый анод необходимо заменить. Гарантия на водосодержащую емкость при изношенном

магниевом аноде (остаточный объем менее 30%) недействительна. Необходимо производить замену

магниевого анода не реже 1 раза в 24 месяца (за исключением водонагревателей с внутренним баком из

нержавеющей стали).

Магниевый анод является расходным материалом, и не подлежит замене по гарантии.

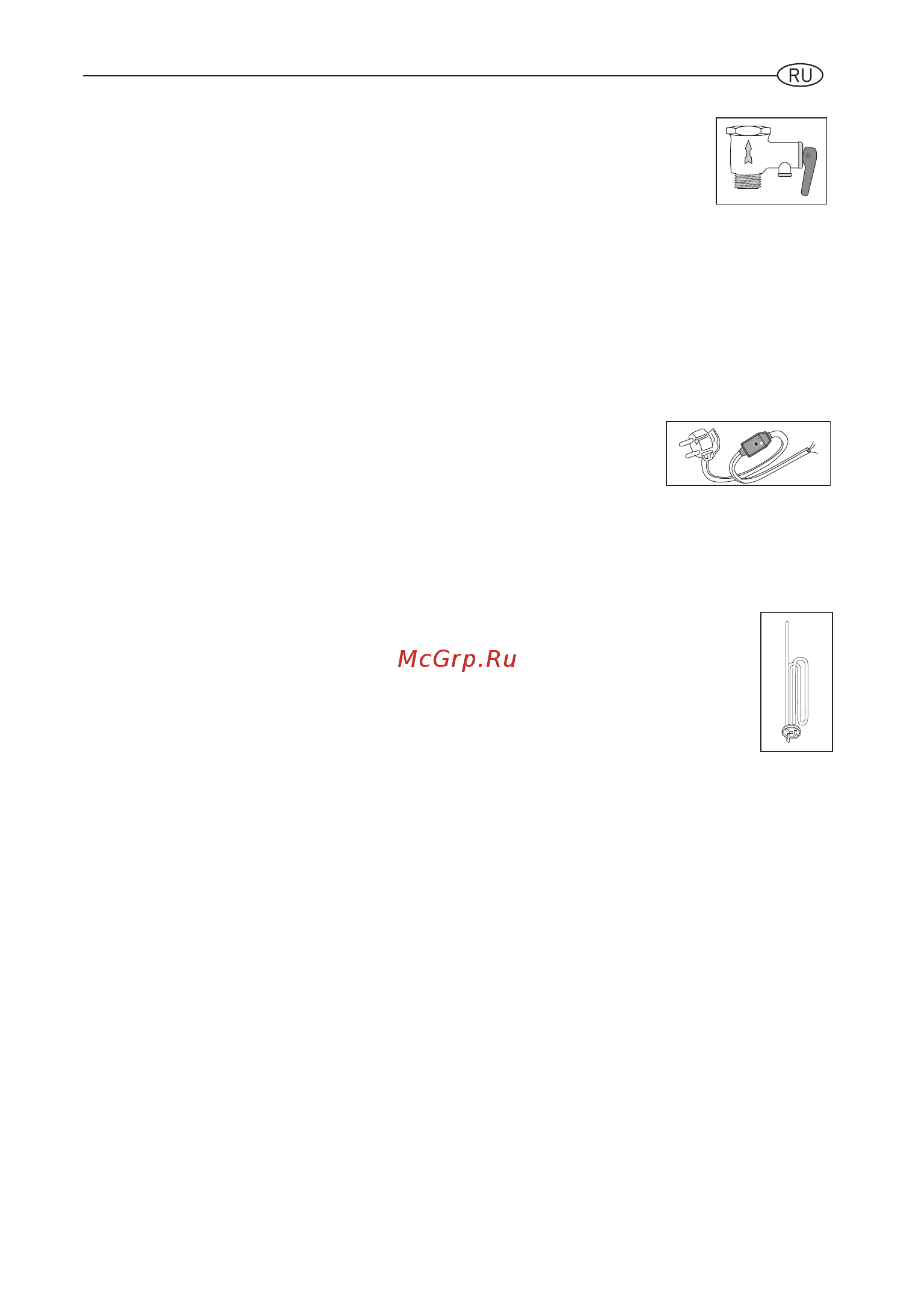

4.3.2. Предохранительный клапан

Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного

давления) не был заблокирован или поврежден. При необходимости замените его или удалите

известковый налет. Если предохранительный клапан оснащен рычагом, поднятие последнего

можно использовать для регулярной проверки исправной работы клапана.

В режиме нагрева из дренажного отверстия предохранительного клапана возможно появление

капель воды. Это является естественным процессом, связанным с тепловым расширением

воды в процессе нагрева. Рекомендуется соединить дренажное отверстие предохранительного клапана с системой

канализации.

4.3.2. Предохранительный клапан

Предохранительный клапан предотвращает возврат воды из водонагревателя

при отсутствии воды в магистрали холодного водоснабжения; обеспечивает сброс

избыточного давления, возникающего во внутреннем баке из-за увеличения объема воды

в результате нагрева, в магистраль холодного водоснабжения (при разнице давления

между внутренним баком и магистралью холодного водоснабжения выше одной

атмосферы) и/или через дренажное отверстие предохранительного клапана.

Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного давления)

не был заблокирован или поврежден. При необходимости замените его или удалите известковый налет.

Если предохранительный клапан оснащен рычагом, поднятие последнего можно использовать

для регулярной проверки исправной работы клапана.

В режиме нагрева из дренажного отверстия предохранительного клапана возможно появление капель

воды. Это является естественным процессом, связанным с тепловым расширением воды в процессе

нагрева. Рекомендуется соединить дренажное отверстие предохранительного клапана с системой

канализации.

При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным

клапаном редуктор давления воды.

4.3.3. УЗО (устройство защитного отключения)

Если прибор поставляется с устройством защитного отключения (УЗО), расположенным

на кабеле электропитания, то после заполнения бака водонагревателя водой

и проверки герметичности системы - включите электрическую вилку водонагревателя

в розетку и выполните следующие действия:

- Нажмите кнопку «RESET» на корпусе УЗО. Загорится индикатор, свидетельствующий о подаче питания.

- Нажмите кнопку «TEST». Напряжение перестанет подаваться и погаснет индикатор питания.

- Снова нажмите кнопку «RESET». Если загорится индикатор питания, это означает, что устройством можно

безопасно пользоваться.

- Если после нажатия кнопки «RESET» индикатор питания не загорится - обратитесь в ближайший

авторизованный сервисный центр.

4.3.4. Нагревательный элемент (ТЭН)

Трубчатый электронагреватель (ТЭН) предназначен для нагрева воды во внутреннем баке

путем преобразования электрической энергии в тепловую.

Образование на его поверхности известкового налета (накипи) может привести к ухудшению

теплоотдачи, перегреву и преждевременному выходу из строя нагревательного элемента.

Регулярно осматривайте и при необходимости удаляйте накипь с его поверхности с помощью

средства для удаления накипи.

Гарантия на нагревательный элемент не действительна при выполнении одного

или нескольких условий:

- жесткость воды превышает 25°F;

- толщина слоя накипи на поверхности ТЭНа составляет более 5 мм;

- остаточный размер магниевого анода составляет менее 30% от первоначального.

4.4. Обратите внимание

4.4.1. Производитель не несёт ответственности за ущерб, причинённый вследствие неправильного

подключения или несоблюдения требований данного руководства.

4.4.2. Сантехническая подводка и запорная арматура должны соответствовать параметрам водопроводной сети.

4.4.3. Водонагреватель является технически сложным электрическим прибором бытового назначения.

4.4.4. Горячая вода свыше 50°С может вызвать сильные ожоги, вплоть до смертельного исхода. Дети,

пожилые люди и люди с ослабленным здоровьем наиболее подвержены риску ожога.

4.4.5. Из водонагревателя может капать вода, поэтому не оставляйте под ним ценные вещи и предметы.

4.4.6. Необходимо слить воду из водонагревателя, если в месте установки прибора существует

вероятность снижения температуры ниже 0°С.

4.4.7. Монтаж и подключение водонагревателя выполняется за счет покупателя.

4.4.8. Следы от термоизоляции на внешнем корпусе изделия являются технологической особенностью

производственного процесса и не являются дефектом.

4.4.9. Все ремонтные работы и обслуживание прибора необходимо проводить только после отключения

водонагревателя от источника электропитания.

4.4.10. Все неисправности устраняются только специалистами ремонтных организаций.

4.4.11. При возникновении неисправности отключите водонагреватель от источника электропитания,

перекройте подачу холодной воды и известите о неисправности сервисную службу.

4.4.12. Прежде, чем обратиться в сервисный центр, убедитесь, что неисправность не связана с перебоями

водоснабжения или электропитания.

По всем вопросам гарантийного обслуживания обращайтесь в ближайший авторизированный

сервисный центр.

4.3.3. ПЗВ (пристрій захисного відключення)

Якщо прилад постачається з пристроєм захисного відключення (ПЗВ), розташованим

на кабелі живлення, то після заповнення бака водонагрівача водою і перевірки

герметичності системи увімкніть вологозахищену електричну вилку водонагрівача в

розетку і виконайте наступні дії:

- Натисніть кнопку «RESET» на корпусі ПЗВ, загориться індикатор, що свідчить про подачу живлення.

- Натисніть кнопку «TEST». Напруга перестане подаватися і згасне індикатор живлення.

- Знову натисніть кнопку «RESET». Якщо індикатор живлення загориться, це означає, що пристрій можна безпечно

використовувати.

- Якщо після натискання кнопки «RESET» індикатор не загориться – зверніться до авторизованого сервісного центру до

кваліфікованого фахівця за консультацією.

4.4. Зверніть увагу

4.4.1.

Виробник не несе відповідальності за шкоду, завдану внаслідок неправильного підключення або недотримання

вимог даного керівництва.

4.4.2.

Сантехнічна підводка і запірна арматура повинні відповідати параметрам водопровідної мережі.

4.4.3.

Водонагрівач є технічно складним електричним приладом побутового призначення.

4.4.4.

Гаряча вода понад 50°С може викликати сильні опіки, в тому числі до смертельного результату. Діти, літні люди та

люди з ослабленим здоров’ям найбільш схильні до ризику отримати опік.

4.4.5.

3 водонагрівача може капати вода, тому не залишайте цінні предмети і обладнання під приладом.

4.4.6.

Якщо в приміщенні, в якому встановлено прилад виникає ймовірність зниження температури нижче 0°С, необхід-

но злити воду з водонагрівача.

4.4.7

. Монтаж і підключення водонагрівача виконується за рахунок покупця.

4.4.8.

Сліди від термоізоляції на зовнішньому корпусі вироби, є технологічною особливістю виробничого процесу і не

є дефектом.

4.4.9.

Усі ремонтні роботи та обслуговування приладу необхідно проводити тільки після відключення водонагрівача від

джерела електроживлення.

4.4.10.

Усі несправності усуваються тільки фахівцями ремонтних організацій.

4.4.11.

При виникненні несправності відключіть водонагрівач від джерела електроживлення, перекрийте подачу холод-

ної води і сповістіть про несправність сервісну службу.

4.4.12

. Перш, ніж звернутися в сервісний центр, переконайтеся, що несправність не пов’язана з перебоями

водопостачання або електроживлення.

З усіх питань гарантійного обслуговування звертайтеся до найближчого авторизований сервісний центр.

4.5. Забороняється

4.5.1.

Змінювати конструкцію водонагрівача.

4.5.2.

Встановлювати вертикальні моделі горизонтально, а горизонтальні - вертикально.

4.5.3.

використовувати водонагрівач не за призначенням.

4.5.4.

Нахиляти, переміщувати або перевертати водонагрівач під час експлуатації.

4.5.5.

Закривати або заглушати зливний отвір запобіжного клапана.

4.5.6.

Підключати електроживлення, якщо водонагрівач не заповнено водою.

4.5.7.

Знімати пластикову кришку приладу при включеному електроживленні.

4.5.8.

Включати водонагрівач при несправному заземленні або його відсутності.

4.5.9.

Використовувати як заземлення трубопроводи опалення або холодного та гарячого водопостачання.

4.5.10.

Застосовувати трійники, подовжувачі та перехідники для підключення до джерела електроживлення.

4.5.11.

Включати водонагрівач при виході з ладу нагрівального елемента або термостата.

4.5.12.

Використовувати водонагрівач без редуктора для зниження тиску при тиску водопровідної мережі вище 3 бар.

4.5.13.

Приєднувати водонагрівач до труб і фітингів, що не розрахованим на температуру більше 80°С при максималь-

ному тиску.

4.5.14.

Підключати у водопровідну мережу водонагрівач без запобіжного клапана або з клапаном, що має інші характе-

ристики, ніж поставляється в комплекті.

4.5.15.

Приєднувати запобіжний клапан до виходу гарячої води водонагрівача.

4.5.16.

Встановлювати прилад в непровітрюваних і сирих приміщеннях.

4.5.17.

Експлуатувати водонагрівач при негативних температурах.

4.5.18.

Піддавати прилад дії прямих сонячних променів.

Виробник залишає за собою право вносити незначні зміни в конструкцію, дизайн, комплектацію та інші

характеристики виробу без попереднього повідомлення.

Даний виріб відповідає вимогам Директиви ЄС 2002/96/ЕС-ЕІІ2002.95. ЕС

Символ перекресленого сміттєвого кошика означає, що у відповідності з діючими нормами чинного законодавства,

даний виріб слід утилізувати окремо від побутових відходів.

Споживач несе відповідальність за правильність утилізації обладнання, сприяючи цим захисту навколишнього середо-

вища і забезпечуючи повторне використання матеріалів, з яких виготовлено виріб.

2.2. Гидравлическое подключение

Внимание! Установка предохранительного клапана, входящего в комплект поставки, является обязательным

требованием.

Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в

бак, а также блокировать сливное отверстие предохранительного клапана.

Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи разъемных

соединений.

Стандартное подсоединение (рис. 1)

2.2.1. Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды в

водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более чем

на 3-4 оборота, обеспечив герметичность любым водоизолирующим материалом.

2.2.2. Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью трубы

или гибкого шланга.

2.2.3. Подсоедините к выходу горячей воды из водонагревателя (помечен красным ко

льцом) трубу или гибкий шланг

для отвода горячей воды к месту водоразбора.

2.2.4. Для удобства обслуживания рекомендуется установить тройник с запорным краном между входом холодной

воды в водонагреватель и предохранительным клапаном.

Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.

2.2.5. Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным краном

на выходе горячей воды из водонагревателя.

2.2.6. При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном

редуктор для понижения давления.

Подсоединение к открытому резервуару с водой (рис. 2)

водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя. При данном варианте

подсоединения предохранительный клапан не обязателен.

2.3. Электрическое подключение

Внимание! Электромонтаж прибора должен выполнять ква

лифицированный специалист с соблюдением

правил техники безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора

вследствие неправильного заземления или неправильных параметров источника электропитания.

2.3.1. После заполнения бака водонагревателя водой и проверки герметичности системы – включите электрическую

вилку водонагревателя в розетку.

2.3.2. Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения

используйте кабель соответствующего типа (тип H05VV-F 3х1,5 мм², Ø 8,5 мм). Проденьте кабель электропитания в

отверстие, находящееся в крышке прибора и присоедините к клеммам на термостате. Затем каждый провод должен

быть зафиксирован соответствующим винтом.

2.3.3. Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета) следует подсоединить к

клемме, обозначенной символом . Закрепите кабель электропитания с помощью кабельных зажимов.

2.3.4. Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам

водонагревателя, указанным на идентификационной табличке.

Контакты

индикаторной

лампы

Заземление

Электропитание

Фланец на 5-ти болтах Автоклавный фланец

ВКЛЮЧЕНИЕ И РАБОТА

3.1. Ввод в эксплуатацию

3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой. Для

этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.

3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие протечек.

При необходимости отцентрируйте его и подтяните гайки на фланце.

3.1.3. Закройте кран горячей воды на смесителе.

3.1.4. Включите прибор в источник электропитания.

3.2. Регулировка температуры

3.2.1. В моделях, оснащенных внешним регулятором температуры, температура нагрева воды может регулировать-

ся ручкой, соединенной с термостатом в соответствии с обозначениями.

3.2.2. Температура устанавливается вращением ручки регулировки по часовой стрелке для увеличения температу-

ры нагрева и против часовой стрелки для ее уменьшения.

3.2.3. Индикаторная лампа будет постоянно гореть во время фазы нагрева и погаснет после достижения заданной

температуры.

3.2.4. Если модель не имеет внешнего регулятора температуры, то ее можно установить, вращая регулировочный

винт термостата в диапазоне, отмеченном знаками "+" и "-". Для этого необходимо отключить водонагреватель от

источника электропитания и снять пластиковую крышку прибора.

3.2.5. Рекомендуется установить регулировочный винт термостата в положение, соответствующее примерно

75% от максимального. В этом случае аппарат работает в экономичном режиме, значительно снижая скорость

образования накипи.

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Внимание! Не пытайтесь ремонтировать прибор самостоятельно. Все работы по техническому

обслуживанию и ремонту должен выполнять квалифицированный специалист с соблюдением правил

техники безопасности, а так же требованиями, содержащимися в данном руководстве.

4.1. Слив воды

Необходимо слить воду из водонагревателя, если в месте установки прибора существует вероятность снижения

температуры ниже 0°С.

4.1.1. Отключите электропитание прибора.

4.1.2. Убедитесь, что вода внутри прибора имеет безопасную температуру.

4.1.3. Перекройте подачу холодной воды в водонагреватель.

4.1.4. Откройте кран горячей воды на смесителе для сброса давления внутри бака.

4.1.5. Для обеспечения доступа воздуха в бак, откройте запорный кран на тройнике, установленный на выходе

горячей воды из водонагревателя (помечен красным кольцом). При его отсутствии необходимо демонтировать

подсоединения на выходе из водонагревателя.

4.1.6. Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике,

установленному на входе холодной воды в водонагреватель (помечен синим кольцом) и откройте его. При его

отсутствии дренажный шланг необходимо установить на входе в водонагреватель.

4.1.7. После слива убедитесь в отсутствии воды внутри водонагревателя.

Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам.

В этом случае производитель снимаете себя все гарантийные обязательства.

4.2. Замена внутренних элементов

Отключите водонагреватель от источника электропитания. Снимите крышку прибора. Для замены термостата,

выдвиньте его из гнезда и отсоедините от цепи питания. Перед началом работ слейте воду из водонагревателя.

Для моделей с автоклавным фланцем, открутите гайку (D рис 3), снимите держатель фланца (S рис. 3) и откройте

фланец (F рис. 3), выдавив его внутрь. Снимите фланец, повернув его вокруг своей оси.

Для моделей с фланцем на 5-ти болтах выкрутите 5 гаек (С рис. 4) и снимите фланец (F рис. 4). Нагревательный

элемент и анод присоединены к фланцу. При сборке прибора не забудьте установить в исходное положение

нагревательный элемент, прокладку фланца и термостат. Прокладку фланца рекомендуется заменять каждый раз

при повторной сборке.

Перед проведением любой операции по ремонту или обслуживанию отключите прибор от

электрической сети.

Применяйте запасные части, выпускаемые только заводом-изготовителем.

4.3. Регулярное обслуживание

4.3.1. Магниевый анод

Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости

от коррозии. Необходимо ЕЖЕГОДНО проверять состояние магниевого анода. При сильном изнаши-

вании магниевый анод необходимо заменить. Гарантия на водосодержащую емкость при изношенном

магниевом аноде (остаточный объем менее 30%) недействительна. Необходимо производить замену

магниевого анода не реже 1 раза в 24 месяца (за исключением водонагревателей с внутренним баком из

нержавеющей стали).

Магниевый анод является расходным материалом, и не подлежит замене по гарантии.

4.3.2. Предохранительный клапан

Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного

давления) не был заблокирован или поврежден. При необходимости замените его или удалите

известковый налет. Если предохранительный клапан оснащен рычагом, поднятие последнего

можно использовать для регулярной проверки исправной работы клапана.

В режиме нагрева из дренажного отверстия предохранительного клапана возможно появление

капель воды. Это является естественным процессом, связанным с тепловым расширением

воды в процессе нагрева. Рекомендуется соединить дренажное отверстие предохранительного клапана с системой

канализации.

Содержание

Похожие устройства
