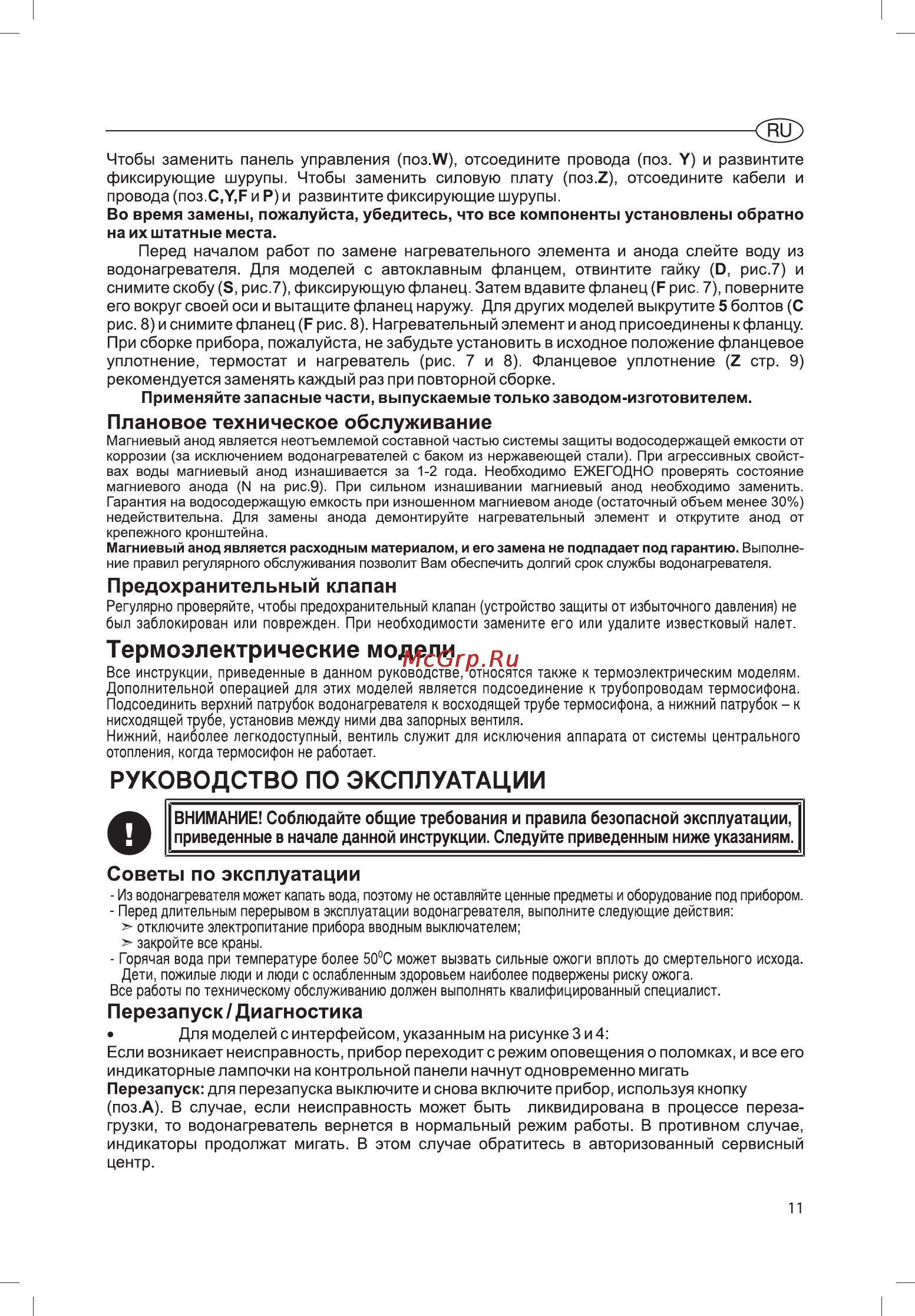

Чтобы заменить панель управления поз отсоедините провода поз У и развинтите фиксирующие шурупы Чтобы заменить силовую плату поз 2 отсоедините кабели и провода поз С У Е и Р и развинтите фиксирующие шурупы Во время замены пожалуйста убедитесь что все компоненты установлены обратно на их штатные места Перед началом работ по замене нагревательного элемента и анода слейте воду из водонагревателя Для моделей с автоклавным фланцем отвинтите гайку О рис 7 и снимите скобу 3 рис 7 фиксирующую фланец Затем вдавите фланец Е рис 7 поверните его вокруг своей оси и вытащите фланец наружу Для других моделей выкрутите 5 болтов С рис 8 и снимите фланец Е рис 8 Нагревательный элемент и анод присоединены к фланцу При сборке прибора пожалуйста не забудьте установить в исходное положение фланцевое уплотнение термостат и нагреватель рис 7 и 8 Фланцевое уплотнение 2 стр 9 рекомендуется заменять каждый раз при повторной сборке Применяйте запасные части выпускаемые только заводом изготовителем Плановое техническое обслуживание Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости от коррозии за исключением водонагревателей с баком из нержавеющей стали При агрессивных свойст вах воды магниевый анод изнашивается за 1 2 года Необходимо ЕЖЕГОДНО проверять состояние магниевого анода Ы на рис 9 При сильном изнашивании магниевый анод необходимо заменить Гарантия на водосодержащую емкость при изношенном магниевом аноде остаточный объем менее 30 недействительна Для замены анода демонтируйте нагревательный элемент и открутите анод от крепежного кронштейна Магниевый анод является расходным материалом и его замена не подпадает под гарантию Выполне ние правил регулярного обслуживания позволит Вам обеспечить долгий срок службы водонагревателя Предохранительный клапан Регулярно проверяйте чтобы предохранительный клапан устройство защиты от избыточного давления не был заблокирован или поврежден При необходимости замените его или удалите известковый налет Термоэлектрические модели Все инструкции приведенные в данном руководстве относятся также к термоэлектрическим моделям Дополнительной операцией для этих моделей является подсоединение к трубопроводам термосифона Подсоединить верхний патрубок водонагревателя к восходящей трубе термосифона а нижний патрубок к нисходящей трубе установив между ними два запорных вентиля Нижний наиболее легкодоступный вентиль служит для исключения аппарата от системы центрального отопления когда термосифон не работает РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ_____________________________ БНИМАНИЕ Соблюдайте общие требования и правила безопасной эксплуатации приведенные в начале данной инструкции Следуйте приведенным ниже указаниям О Советы по эксплуатации Из водонагревателя может капать вода поэтому не оставляйте ценные предметы и оборудование под прибором Перед длительным перерывом в эксплуатации водонагревателя выполните следующие действия отключите электропитание прибора вводным выключателем закройте все краны Горячая вода при температуре более 50 С может вызвать сильные ожоги вплоть до смертельного исхода Дети пожилые люди и люди с ослабленным здоровьем наиболее подвержены риску ожога Все работы по техническому обслуживанию должен выполнять квалифицированный специалист Перезапуск Диагностика Для моделей с интерфейсом указанным на рисунке 3 и 4 Если возникает неисправность прибор переходите режим оповещения о поломках и все его индикаторные лампочки на контрольной панели начнут одновременно мигать Перезапуск для перезапуска выключите и снова включите прибор используя кнопку поз А В случае если неисправность может быть ликвидирована в процессе переза грузки то водонагреватель вернется в нормальный режим работы В противном случае индикаторы продолжат мигать В этом случае обратитесь в авторизованный сервисный центр 11
