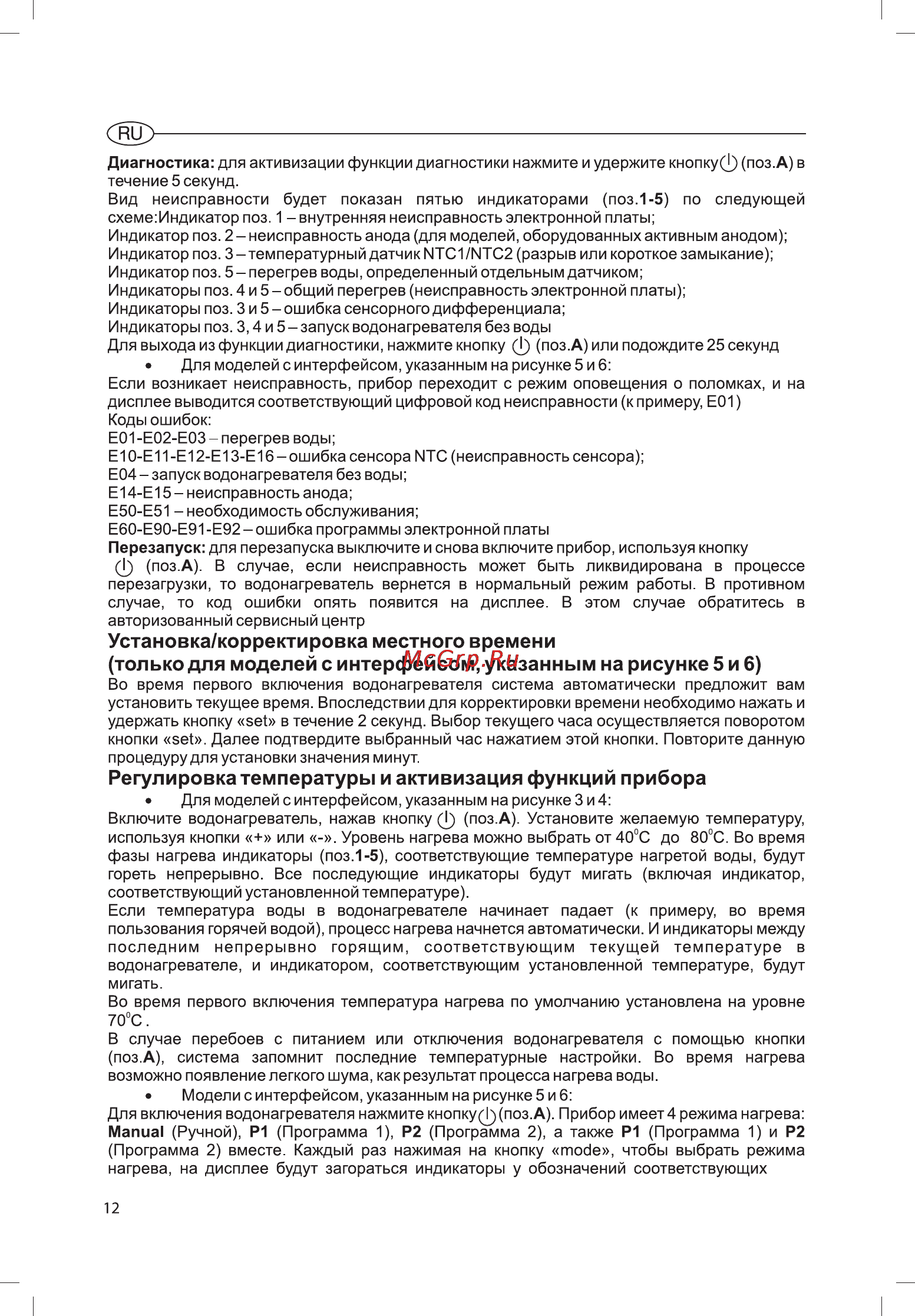

Диагностика для активизации функции диагностики нажмите и удержите кнопкуф поз А в течение 5 секунд Вид неисправности будет показан пятью индикаторами поз 1 5 по следующей схеме Индикатор поз 1 внутренняя неисправность электронной платы Индикатор поз 2 неисправность анода для моделей оборудованных активным анодом Индикатор поз 3 температурный датчик NTC1 NTC2 разрыв или короткое замыкание Индикатор поз 5 перегрев воды определенный отдельным датчиком Индикаторы поз 4 и 5 общий перегрев неисправностьэлектронной платы Индикаторы поз 3 и 5 ошибка сенсорного дифференциала Индикаторы поз 3 4 и 5 запуск водонагревателя без воды Для выхода из функции диагностики нажмите кнопку ф поз А или подождите 25 секунд Для моделей с интерфейсом указанным на рисунке 5 и 6 Если возникает неисправность прибор переходит с режим оповещения о поломках и на дисплее выводится соответствующий цифровой код неисправности к примеру Е01 Коды ошибок Е01 Е02 Е03 перегрев воды Е10 Е11 Е12 Е13 Е16 ошибка сенсора NTC неисправность сенсора Е04 запуск водонагревателя без воды Е14 Е 15 неисправность анода Е50 Е51 необходимость обслуживания Е60 Е90 Е91 Е92 ошибка программы электронной платы Перезапуск для перезапуска выключите и снова включите прибор используя кнопку ф поз А В случае если неисправность может быть ликвидирована в процессе перезагрузки то водонагреватель вернется в нормальный режим работы В противном случае то код ошибки опять появится на дисплее В этом случае обратитесь в авторизованный сервисный центр Установка корректировка местного времени только для моделей с интерфейсом указанным на рисунке 5 и 6 Во время первого включения водонагревателя система автоматически предложит вам установить текущее время Впоследствии для корректировки времени необходимо нажать и удержать кнопку set в течение 2 секунд Выбор текущего часа осуществляется поворотом кнопки set Далее подтвердите выбранный час нажатием этой кнопки Повторите данную процедуру для установки значения минут Регулировка температуры и активизация функций прибора Для моделей с интерфейсом указанным на рисунке 3 и 4 Включите водонагреватель нажав кнопку ф поз А Установите желаемую температуру используя кнопки или Уровень нагрева можно выбрать от 40 С до 80 С Во время фазы нагрева индикаторы поз 1 5 соответствующие температуре нагретой воды будут гореть непрерывно Все последующие индикаторы будут мигать включая индикатор соответствующий установленной температуре Если температура воды в водонагревателе начинает падает к примеру во время пользования горячей водой процесс нагрева начнется автоматически И индикаторы между последним непрерывно горящим соответствующим текущей температуре в водонагревателе и индикатором соответствующим установленной температуре будут мигать Во время первого включения температура нагрева по умолчанию установлена на уровне 70 С В случае перебоев с питанием или отключения водонагревателя с помощью кнопки поз А система запомнит последние температурные настройки Во время нагрева возможно появление легкого шума как результат процесса нагрева воды Модели с интерфейсом указанным на рисунке 5 и 6 Для включения водонагревателя нажмите кнопкуф поз А Прибор имеет4 режима нагрева Manual Ручной Р1 Программа 1 Р2 Программа 2 а также Р1 Программа 1 и Р2 Программа 2 вместе Каждый раз нажимая на кнопку mode чтобы выбрать режима нагрева на дисплее будут загораться индикаторы у обозначений соответствующих 12
