Модули и их функции
9
Logamatic 4321/4322 - Оставляем за собой право на изменения!
66
9.1 Модуль горелки и котлового контура ZM434 (базовая комплектация)
Модуль ZM434 входит в базовую комплектацию
систем управления Logamatic
4321 и 4322.
Переключатели на модуле предназначены только
для проведения сервисных работ и работ по
техническому обслуживанию.
Если выключатели не стоят в положении
автоматического режима, то на дисплей MEC2
выходит соответствующее сообщение, и загорается
индикация неисправности
0.
При ручном режиме функции регулирования
системы продолжают работать.
Функции горелки
Переключатель горелки
]
Положения 0, Рука и max I + II предназначены
только для специалистов сервисной фирмы для
установки особых параметров.
Горелка может включаться непосредственно
переключателем. При этом регулирование
продолжает работать.

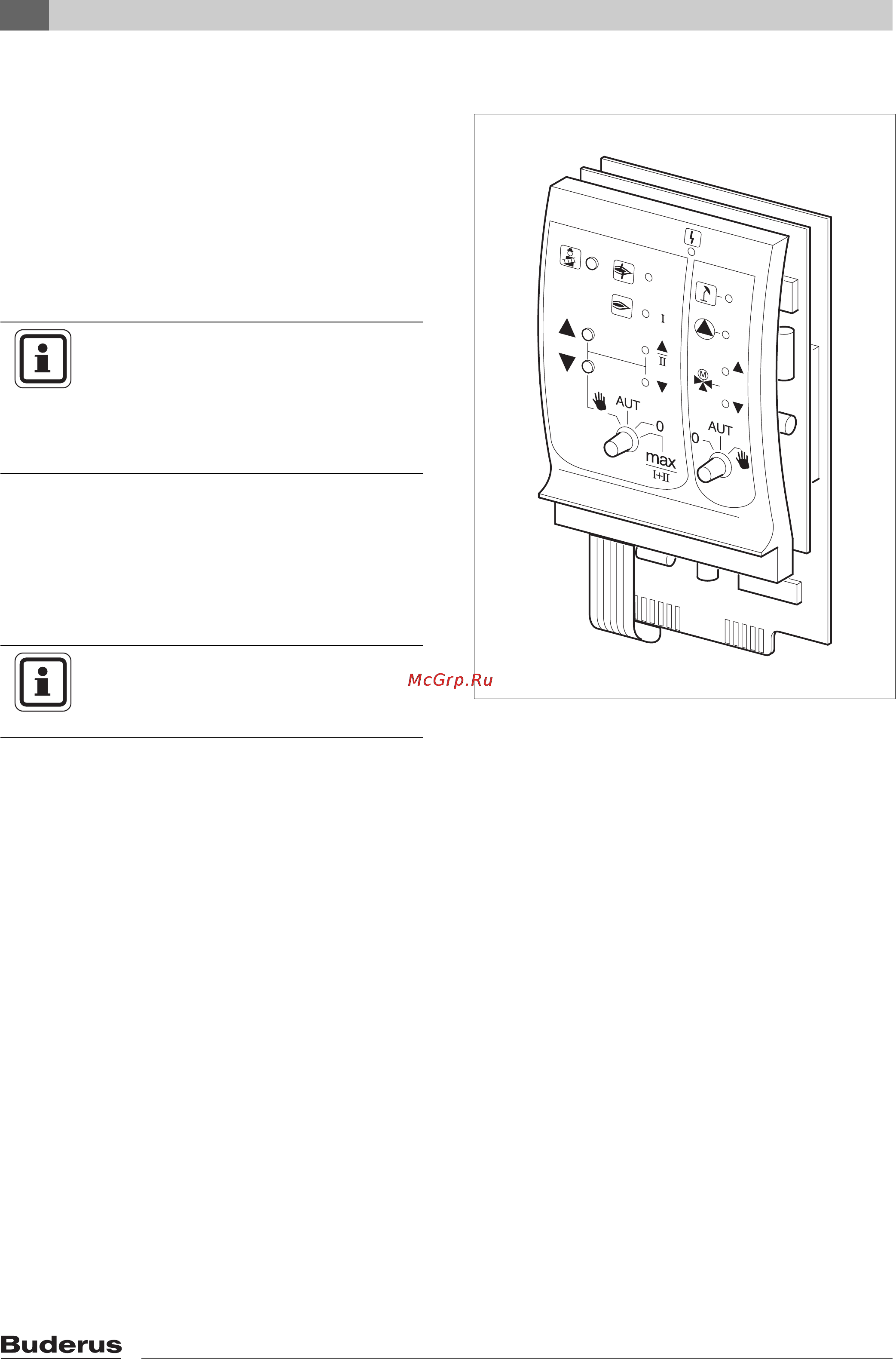

Рис. 21 ZM434
Индикация
0
Общий сигнал неисправности
например, ошибка потребителя, дефект
датчика, внешние неисправности,
ошибка в электропроводке, внутренняя
ошибка модуля, ручной режим.
Сообщения о неисправностях
появляются в виде текста на
пульте управления MEC2.
Светодиоды состояния горелки
Индикация
9
Неисправность горелки
Индикация
A
Горелка работает
Индикация
U
Мощность модуляции повышается /
работает 2 ступень
Индикация
V
Мощность модуляции снижается
Светодиоды функций котлового контура
Индикация
1
Котловой контур в летнем режиме
Индикация
8
Работает насос котлового контура
Индикация
U
Смеситель открывает проход в
направлении к котлу
Индикация
V
Смеситель открывает проход в
направлении к отопительному контуру
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Не используйте переключатели для
отключения установки на время
Вашего отсутствия.
Для этой цели применяйте функцию
Отпуск (Æ
главу 7.16).
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
В нормальном режиме переключатель
должен стоять в положении "AUT" (АВТ).
