Модули и их функции
9
Logamatic 4321/4322 - Оставляем за собой право на изменения!
68
9.2 Функциональный модуль FM441 (дополнительная комплектация)
Модуль FM441 управляет одним отопительным
контуром и одним контуром горячего
водоснабжения.
Переключатели на модуле предназначены только
для проведения сервисных работ и работ по
техническому обслуживанию.
Если переключатели не стоят в положении
автоматического режима, то на пульт управления
MEC2 выходит соответствующее сообщение, и
загорается индикация неисправности
.

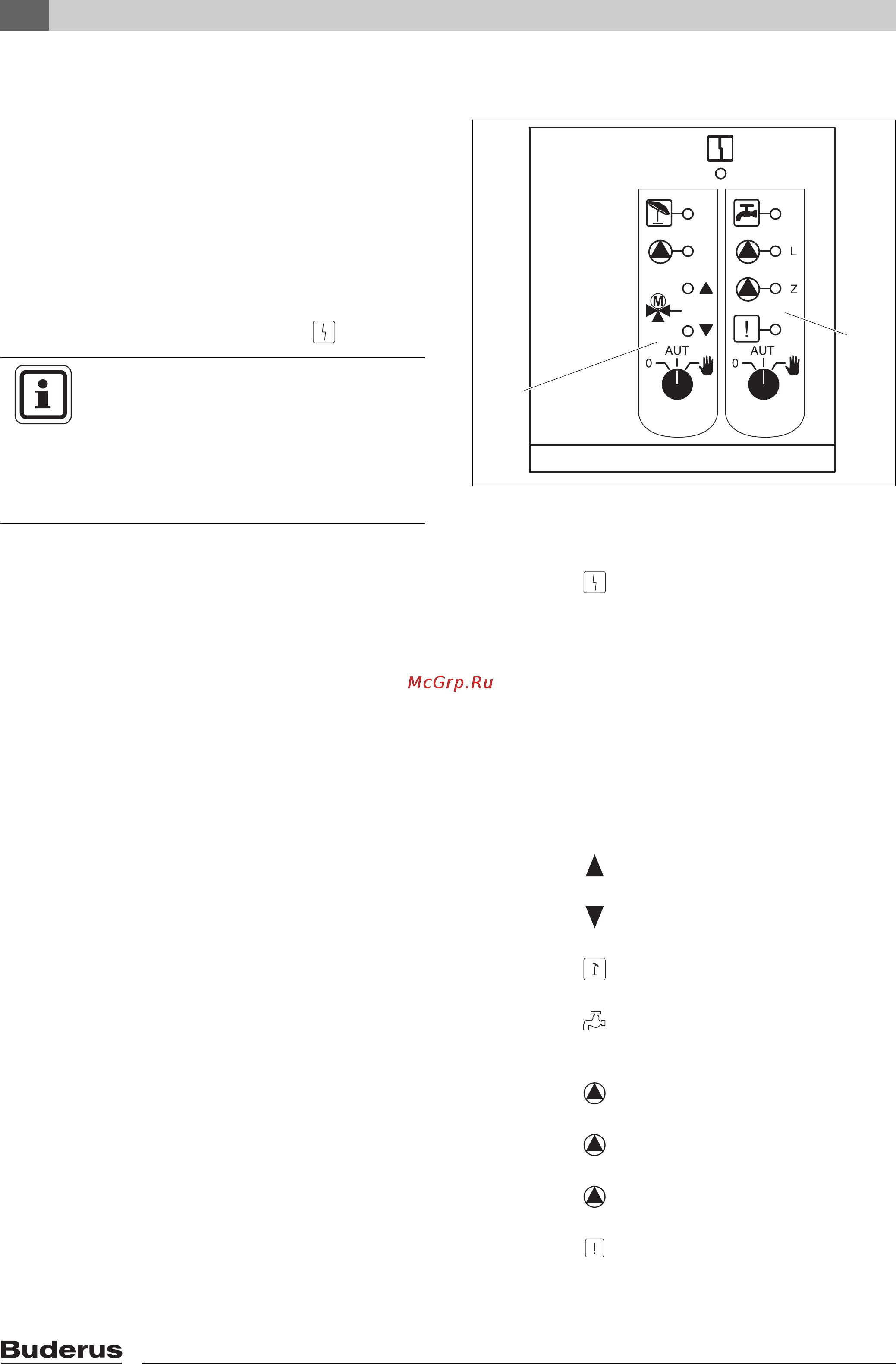

Рис. 22 Функциональный модуль FM441
1 Отопительный контур
2 Горячее водоснабжение
1
2
Индикация Общий сигнал
неисправности, например,
ошибка потребителя,
дефект датчика,
внешние неисправности,
ошибка в электропроводке,
внутренняя ошибка модуля,
ручной режим.
Сообщения о
неисправностях появляются
в виде текста на пульте
управления MEC2.
Светодиоды функций
Индикация Смеситель открывается
(теплее)
Индикация Cмеситель закрывается
(холоднее)
Индикация Отопительный контур в
летнем режиме
Индикация Температура горячей воды в
ночном режиме ниже
заданного
значения
Индикация Работает насос
отопительного контура
Индикация - L Работает загрузочный насос
бака-водонагревателя
Индикация - Z Работает циркуляционный
насос
Индикация Термическая дезинфекция
активна
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Не используйте переключатели для
отключения установки на время
Вашего отсутствия.
Для этой цели применяйте функцию
Отпуск (Æ
главу 7.16).
