Модули и их функции
9
Logamatic 4321/4322 - Оставляем за собой право на изменения!
70
9.3 Функциональный модуль FM442 (дополнительная комплектация)
Модуль FM442 управляет двумя независимыми друг
от друга отопительными контурами со смесителем.
В систему управления могут быть установлены
несколько модулей FM442.
Переключатели на модуле предназначены только
для проведения сервисных работ и работ по
техническому обслуживанию.
Если переключатели не стоят в положении
автоматического режима, то на пульт управления
MEC2 выходит соответствующее сообщение, и
загорается индикация неисправности
.
Функция отопительного контура
Переключатель отопительного контура ,
например, для отопительного контура 1 или 2
Позиции 0 и 3 (ручной режим) предназначены
только для специалистов сервисной службы для
установки особых параметров.
Светодиоды отражают текущие функции.

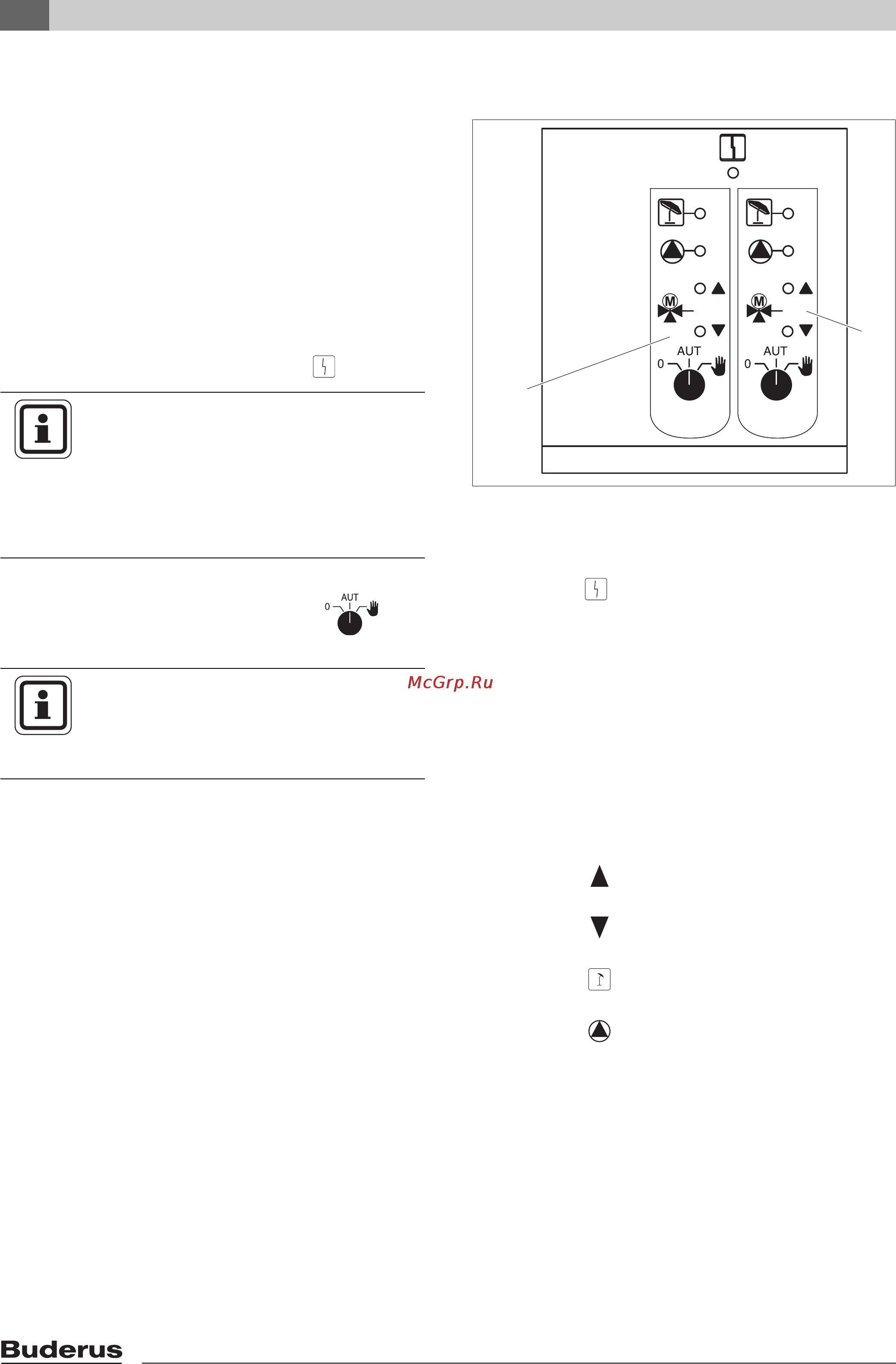

Рис. 24 Функциональный модуль FM442
1 Отопительный контур x
2 Отопительный контур y
1
2
Индикация Общий сигнал
неисправности, например,
ошибка потребителя,
дефект датчика, внешние
неисправности, ошибка в
электропроводке,
внутренняя ошибка модуля,
ручной режим.
Сообщения о
неисправностях появляются
в виде текста на пульте
управления MEC2.
Светодиоды функций
Индикация Смеситель открывается
(теплее)
Индикация Смеситель закрывается
(холоднее)
Индикация Отопительный контур в
летнем режиме
Индикация Работает насос
отопительного контура
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Не используйте переключатели для
отключения установки на время
Вашего отсутствия.
Для этой цели применяйте функцию
Отпуск (Æ
главу 7.16).
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
В нормальном режиме переключатель
должен стоять в положении "AUT"
(АВТ).
3:
Насос отопительного контура включен.
Смеситель обесточен, его управление
может происходить вручную.
AUT
(АВТ):
Отопительный контур работает в
автоматическом режиме.
0:
Выключен насос отопительного контура.
Смеситель обесточен. Функции
регулирования остаются в силе.
