Элементы управления и пульт управления MEC2
5
Logamatic 4323 - Оставляем за собой право на изменения!
14
5.2 Пульт управления MEC2
Пульт MEC2 является основным прибором,
с
помощью которого осуществляется управления
системой Logamatic
4323.
Экран
На экране (Æ рис. 6, [4]) высвечиваются функции
и рабочие параметры, например, измеренная
температура в помещении.
Ручка управления
Ручкой управления (Æ рис. 6, [5]) можно вводить
новые значения или пролистывать меню.
Кнопки
Нажимая кнопки, можно управлять функциями,
при
этом на экране появляется соответствующая
информация. Удерживая нажатой кнопку, можно
изменять значения вращением ручки управления.
После отпускания кнопки новое значение
принимается системой управления и сохраняется.
Некоторые функции, например, дневную и ночную
температуры в помещении, температуру горячей
воды или автоматический режим отопления, можно
установить просто нажимая на соответствующие
кнопки (Æ
рис. 6, [1] – [3] и [6]).
Под крышкой системы управления (Æ рис. 6, [7])
находятся кнопки для других настроек, например,
ввод дней недели или времени.
Если в течение некоторого времени не были
введены новые значения, то система управления
автоматически переключается на стандартную
индикацию.

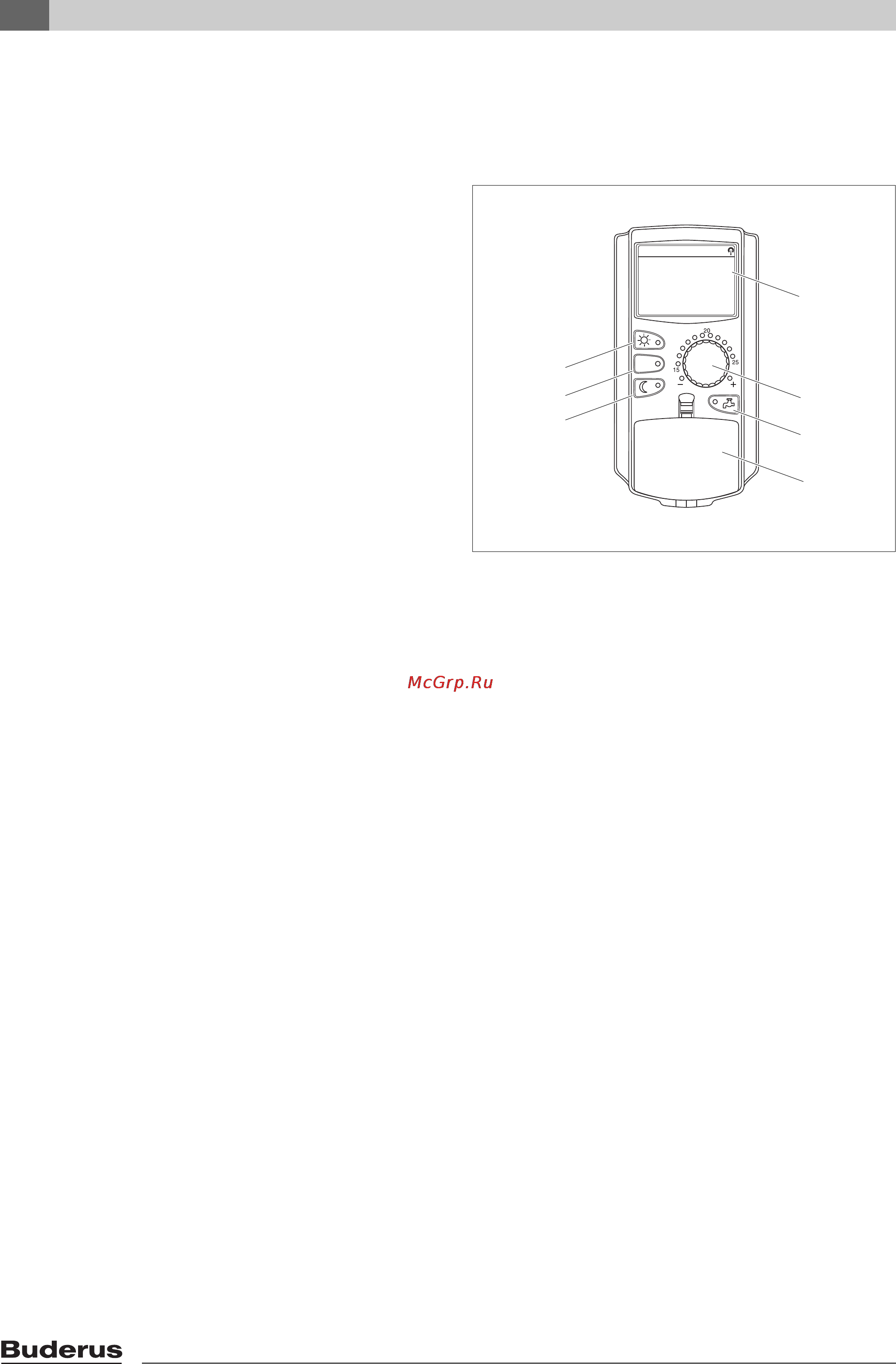

Рис. 6 Пульт управления MEC2
1 Режим постоянного отопления с пониженной
температурой
2 Автоматический режим отопления по таймеру
3 Режим постоянного отопления
4 Экран
5 Ручка управления
6 Ввод температуры горячей воды/дозагрузка
7 Крышка, закрывающая кнопки управления 2-го уровня
Tag Zeit Temp
Urlaub Auswahl So/Wi
Anzeige Heizkreis Zurück
AUT
1
2
3
6
4
5
7
