Модули и их функции
9
Logamatic 4323 - Оставляем за собой право на изменения!
67
9.1 Центральный модуль ZM433 (базовая комплектация)
Модуль ZM433 управляет бустерным насосом,
чтобы при необходимости подавать тепло
в
отопительную систему от внешнего
теплогенератора. Кроме того, модуль регулирует
отопительный контур со смесителем.
Выключатели на модуле предназначены только для
проведения сервисных работ и работ по
техническому обслуживанию.
Если переключатели не стоят в положении
автоматического режима, то на пульт управления
MEC2 выходит соответствующее сообщение,
и
загорается индикация неисправности .

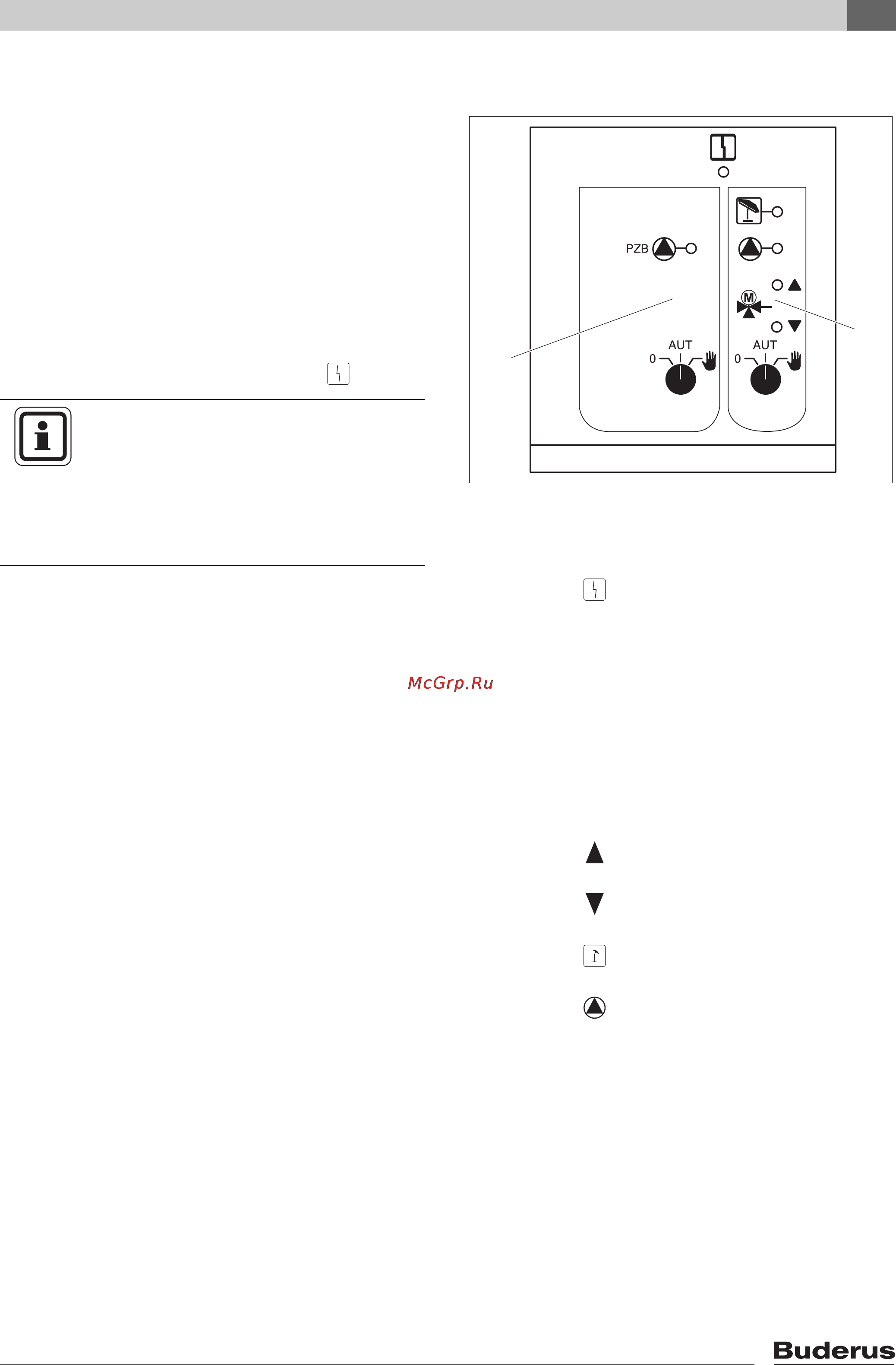

Рис. 21 Центральный модуль ZM433
1 Управление бустерным насосом
2 Отопительный контур со смесителем
1
2
Индикация Неисправность общего
характера, например,
ошибка потребителя,
дефект датчика,
внешние неисправности,
ошибка в электропроводке,
внутренняя ошибка модуля,
ручной режим. Сообщения
о неисправностях
появляются в виде текста
на пульте управления MEC2.
Светодиоды функций
Индикация смеситель открывается
(теплее)
Индикация смеситель закрывается
(холоднее)
Индикация отопительный контур
в летнем режиме
Индикация работает бустерный насос
или насос отопительного
контура
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Не используйте переключатели для
отключения установки на время
Вашего отсутствия.
Для этой цели применяйте функцию
Отпуск (Æ
главу 7.16).
