Что нужно знать об отопительной установке
2
Logamatic 4323 - Оставляем за собой право на изменения!
6
На рис. 1 показан отопительный контур с насосом:
горелка [2] нагревает воду в котле [1]. Насос [3]
перекачивает эту котловую воду по подающей
линии
[4] к отопительным приборам [6]. Вода
проходит через отопительные приборы и отдает
при
этом часть своего тепла. По обратной линии (7)
вода возвращается в котел и затем вновь
циркулирует по
отопительному контуру.
С помощью термостатических вентилей [5] на
отопительных приборах можно отрегулировать
температуру в помещениях по индивидуальным
потребностям. Все отопительные приборы
снабжаются водой с одинаковой температурой
подающей линии. Количество тепла, поступающего
в помещение, зависит от площади поверхности
отопительных приборов и от расхода воды,
проходящей через них. Это количество тепла можно
изменять термостатическими вентилями.
От чего зависит теплопотребность помещения?
В основном, теплопотребность помещения зависит
от следующих факторов:
– от наружной температуры
– от желаемой комнатной температуры
– от конструкции и теплоизоляции здания
– от ветрового режима
– от инсоляции
– от внутренних источников тепла (открытый огонь
в камине, люди, лампы и др.)
– от закрытых или открытых окон
Эти воздействия должны учитываться для
обеспечения комфортной температуры в помещении.

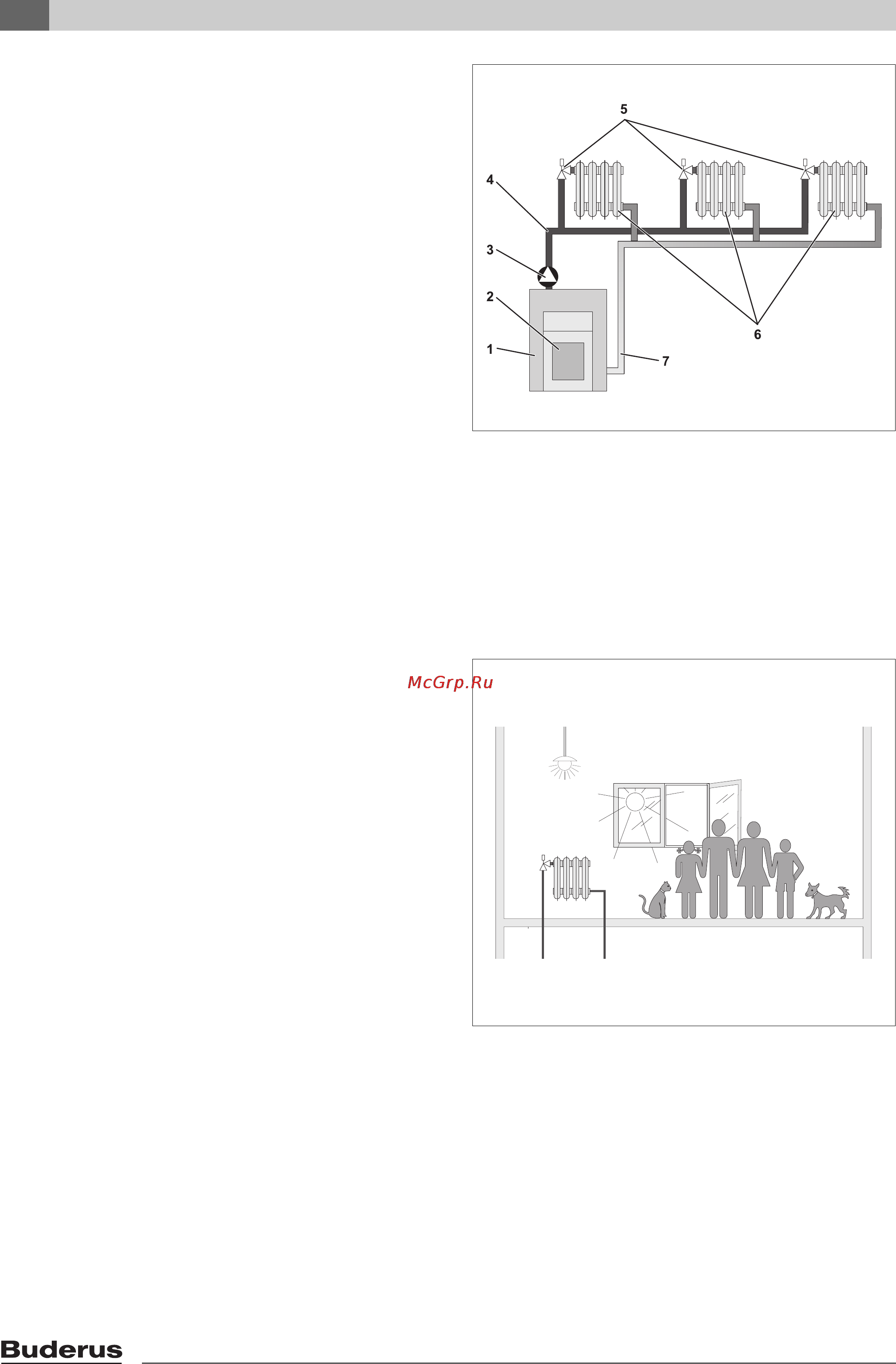

Рис. 1 Схема системы отопления с насосом
1 Отопительный котел
2 Горелка
3 Насос
4 Подающая линия
5 Термостатические вентили отопительных приборов
6 Отопительные приборы
7 Обратная линия
Рис. 2 Факторы, влияющие на микроклимат
в помещении
