18

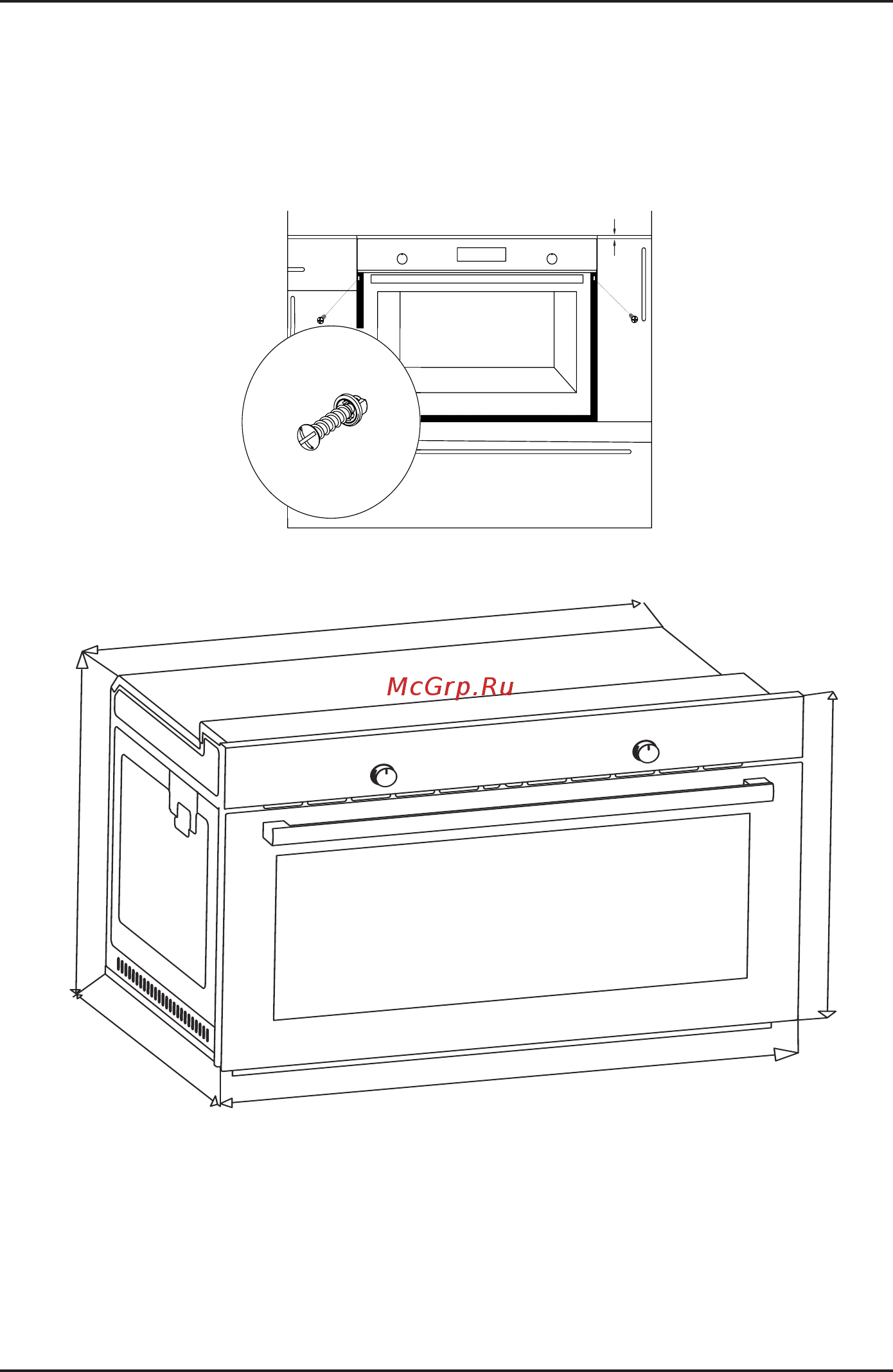

• Закрепите печь к мебели при помощи болтов, поставляемых вместе с прибором. Болты следует
вкручивать, продев их в пластиковые крепежи, установленные на раме прибора, как показано на
(Рис. 4).
• Закручивайте болты без чрезмерного усилия. В противном случае резьба может быть повреждена.
• После установки убедитесь, что печь не двигается. Если установка печи выполнена не в соответ-
ствии с инструкциями, существует риск опрокидывания во время использования.
21
CONTROL PANEL
WARNING: The control panel above is only for illustration purposes.
Consider the control panel on your device.
Figure 5
A
1. Function button
2. Mechanical or digital timer
3. Thermostat
1 2 3
Рис. 4
19
Figure 2
810
30
30
870
600
35
840
545
565
896
595
Figure 3
840
545
595
896
565
