Haier HVX-W671ATQBB [6/65] Установка
![Haier HVX-W671ATQBB [6/65] Установка](/views2/1730112/page6/bg6.png)

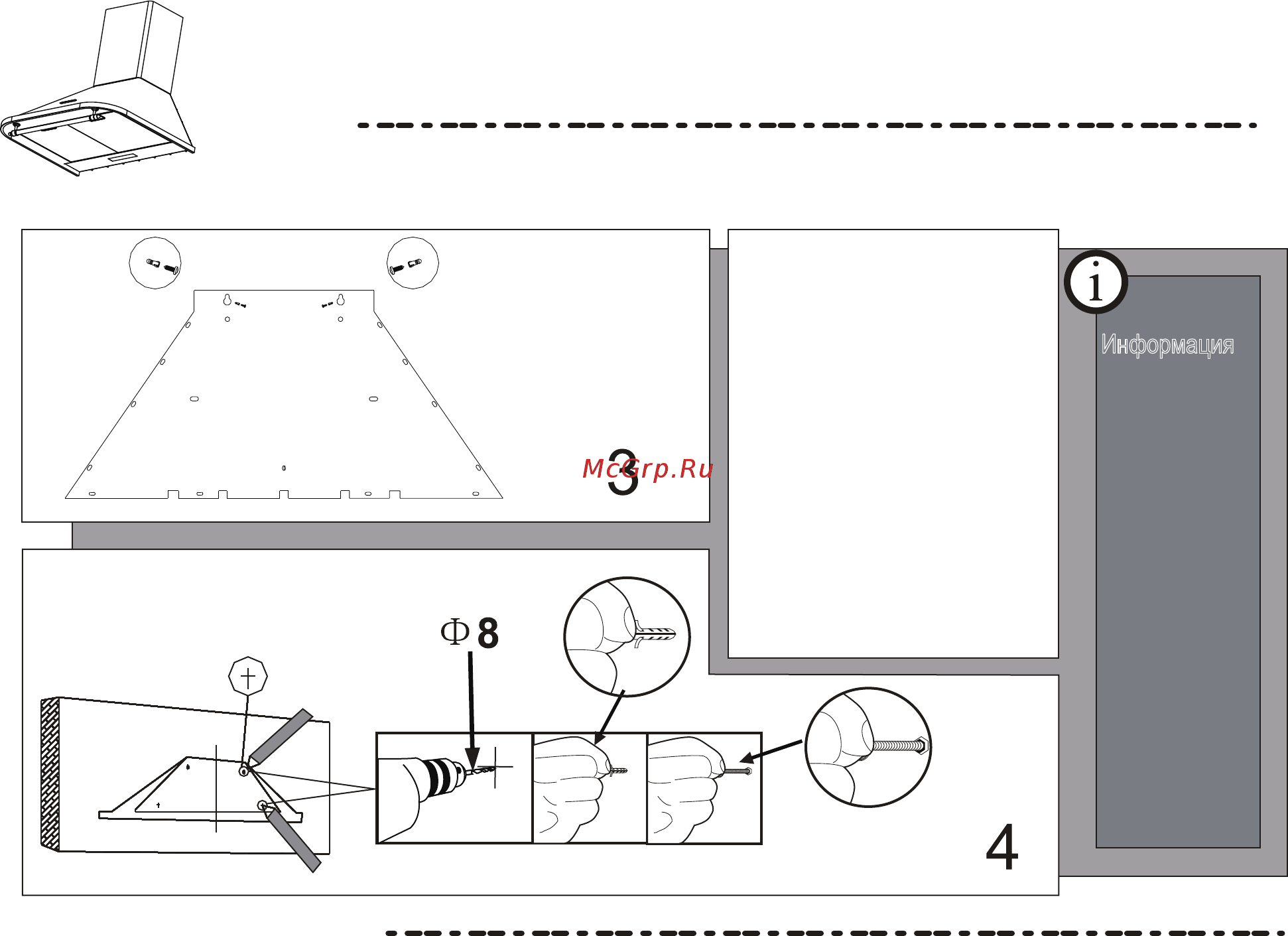

Установка
Перед началом установки убедитесь в том, что электропитание отключено.
В соответствии с
рисунком 3 убедитесь в
том, что положение
вытяжки на стене
правильное. Затем с
помощью трафарета
просверлите на стене
четыре отверстия Ф8.
Закрепите четыре комп-
лекта расширяющихся
заглушек с предназна-
ченными для них
винтами в четырех
отверстиях.
Информация
При
проведении
резки или
сверления в
стене или
на потолке
не допус-
кайте пов-
реждения
электро-
проводки
или других
скрытых
коммуника-
ций.
