13
150
90
30
100
A
Глубина цокольной выемки
4
1
2

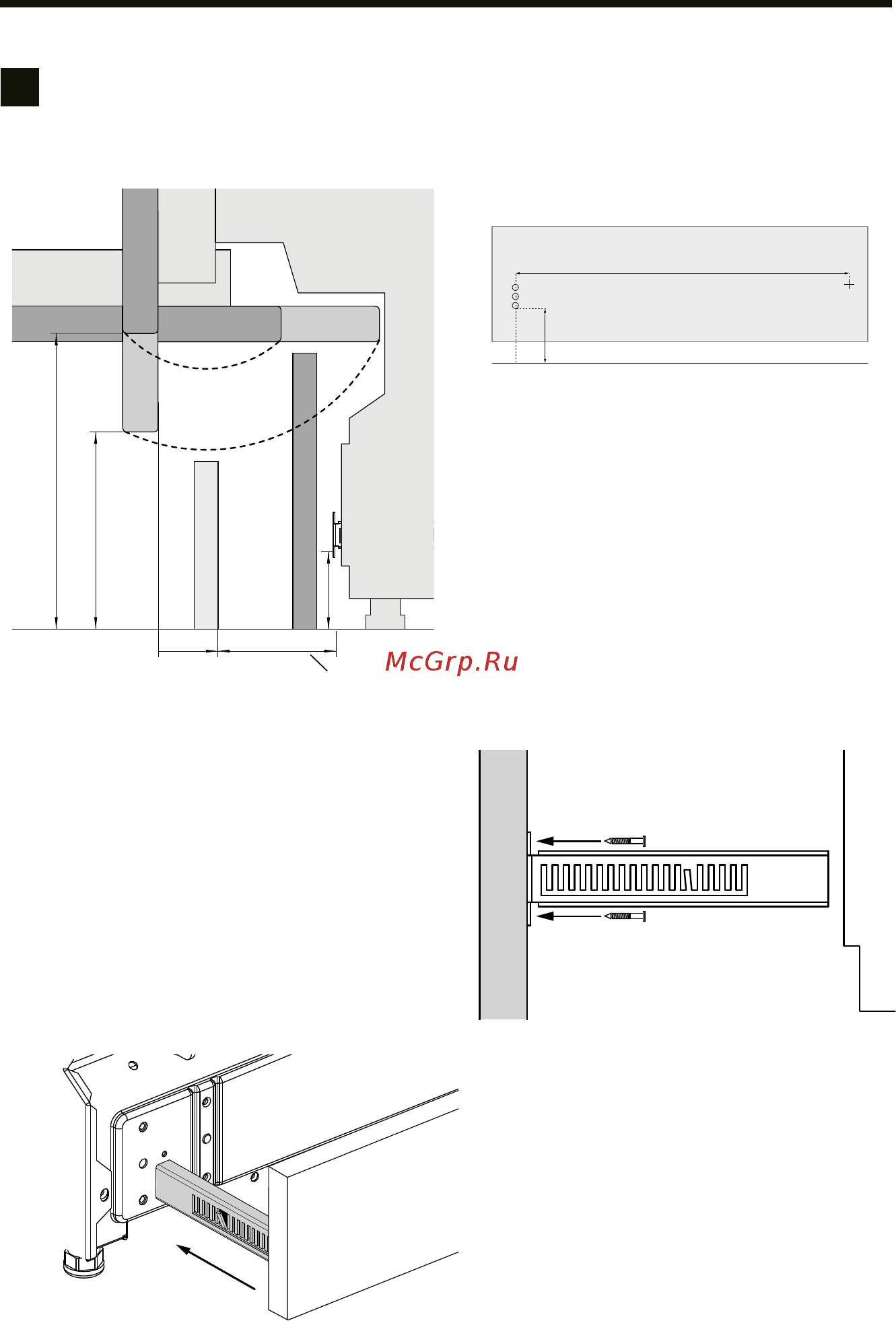

Установка цокольной панели
A
237 Центр
3
6
Отдельная цокольная панель
Установка посудомоечной машины
Отметьте позиции расположения направляю-
щих отверстий для каждого кронштейна.
Чтобы определить высоту, на которой будет
закреплен кронштейн, измерьте расстояние от
пола до самого нижнего отверстия кронштей-
на. Снимите кронштейн с прибора и наметьте
расположение других отверстий относительно
выполненного измерения. Обратите внимание
на свес и размах поворота двери.
Прикрепите кронштейны к панели с помощью
винтов Ø 3,5 x 12 мм. Вставьте цокольную
панель в прибор и отметьте желаемую глубину
выемки на зубцах кронштейнов. Снимите
панель с прибора. С помощью отвертки
согните отмеченные зубцы на обоих кронштей-
нах, чтобы препятствовать дальнейшему
проходу цоколя в продукт.
С силой задвиньте цоколь в пазы с
обеих сторон рамы посудомоечной
машины, чтобы зафиксировать его.
