Монтаж

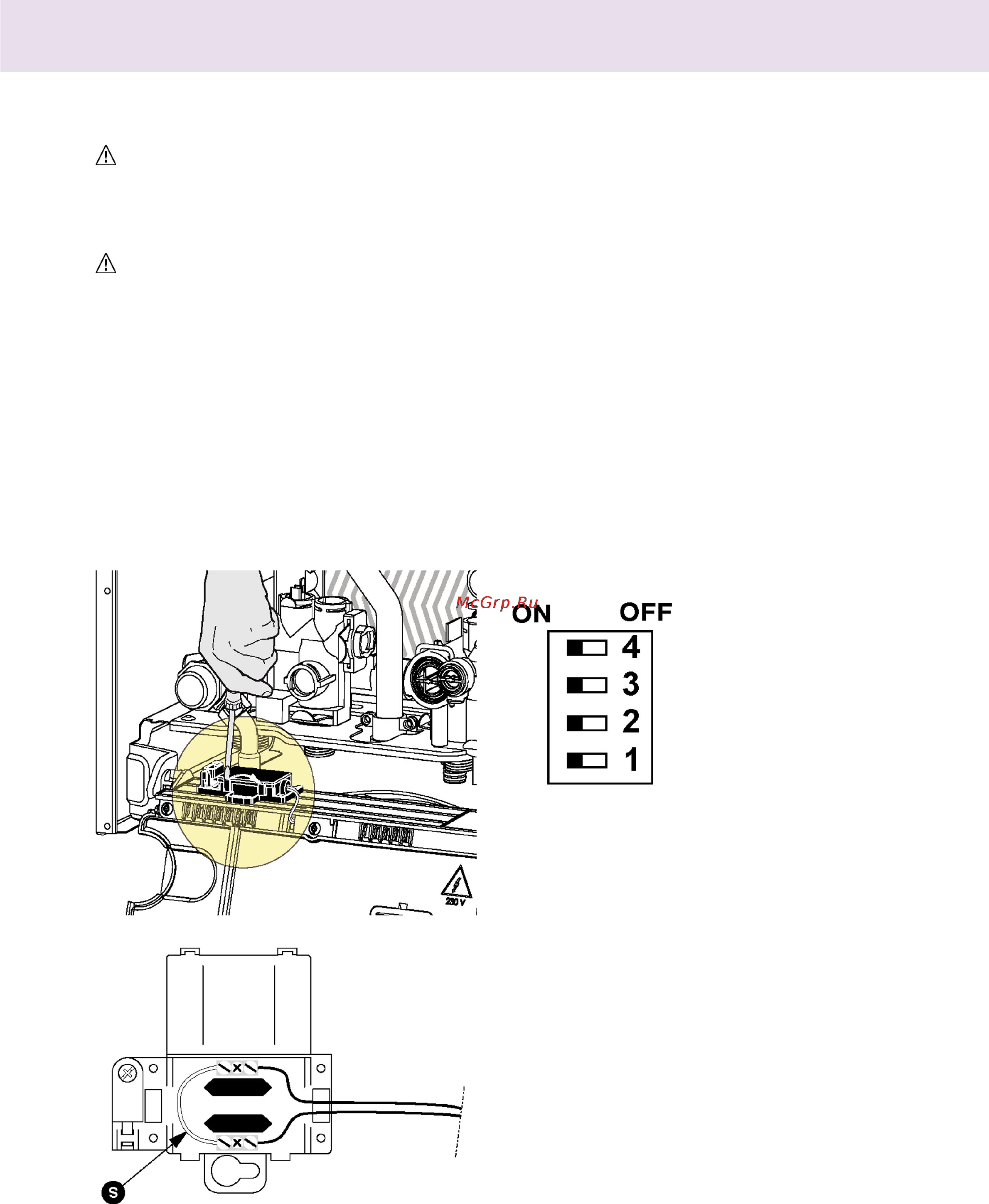

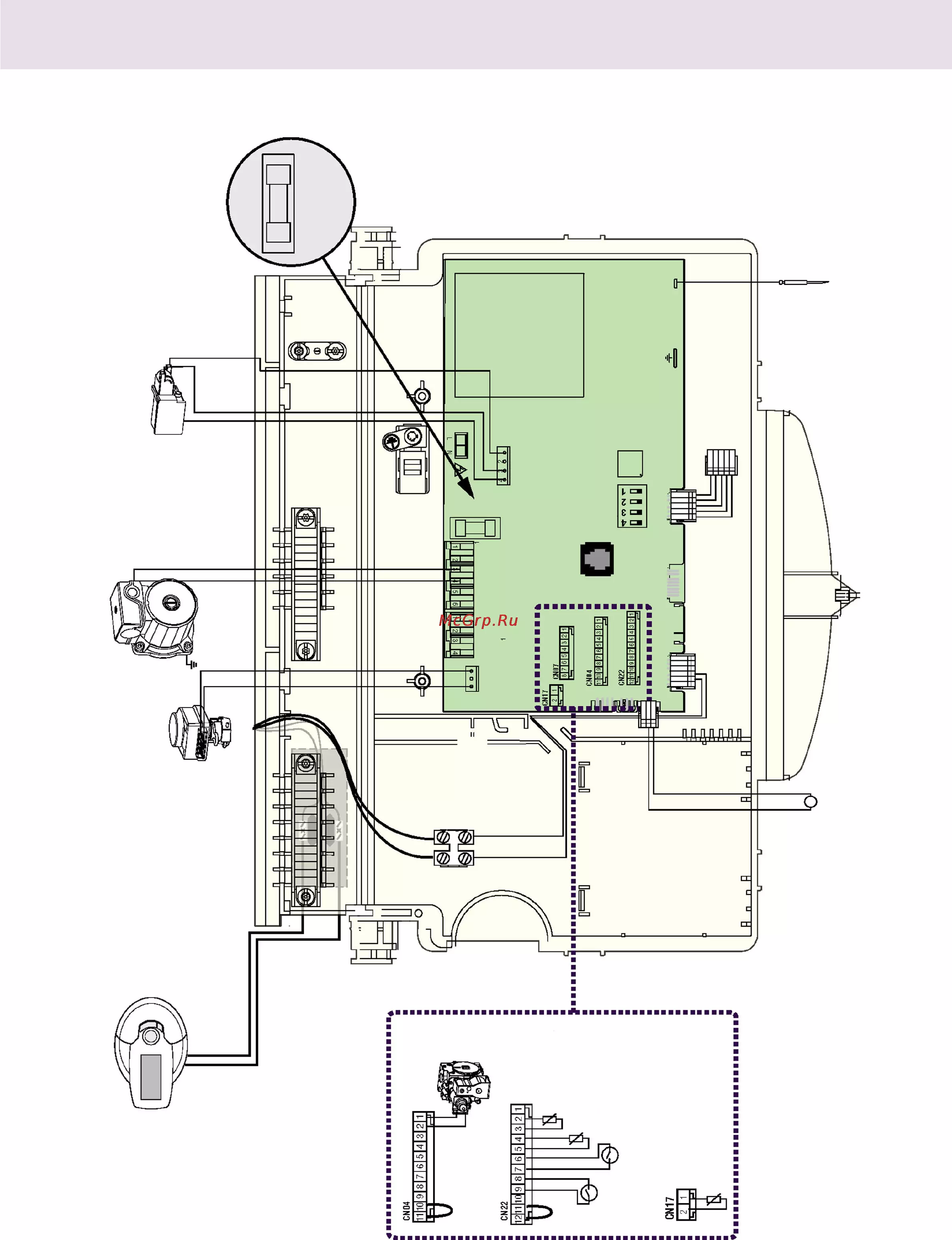

Электрические соединения
Прежде чем приступать к любой
работе, отключите котел от электри-
ческой сети. Для этого переведите
наружный двухпозиционный
выключатель в положение «ВЫКЛ.».
Обязательно соблюдать полярность
(фаза/ноль).
Электропитание осуществляется от сети
230 В, 50 Гц (L, N + PE) с соблюдением
полярности и заземляющим проводом. Для
подключения используется 3-х жильный
провод (L, N + PE) идущий в комплекте
поставки, который присоединен к основной
плате управления.
Подключение комнатного термостата
Контакты для подключения комнатного
термостата находятся внутри коробки,
расположенной за пультом управления.
Чтобы выполнить подключение нужно:
– отключить котел от электрической сети
– открыть панель управления (см.
п. «Инструкции по демонтажу кожуха и
внутреннему осмотру.»).
– с помощью отвертки открыть коробку.
– предварительно сняв перемычку «S»,
присоединить провода термостата.
– закрыть крышку, вернуть панель управ-
ления в исходное положение и устано-
вить обратно лицевую панель кожуха.
В случае подключения электрических
проводов дополнительной аппаратуры
руководствоваться инструкциями
соответствующих устройств.
DIP-выключатель (см. электрическую
схему)
1. Задержка розжига на отопление
ON= 2 минуты — заводская установка
OFF = 0 минут
2. Выбег насоса после отбора воды ГВС
ON= 5 секунд — заводская установка
OFF = 3 минуты
3. НЕ ИЗМЕНЯТЬ
4. НЕ ИЗМЕНЯТЬ
D
I
P
-
в
ы
к
л
ю
ч
а
т
е
л
ь
