Chaffoteaux ALIXIA 24 CF [13/36] Общий вид гидравлическая схема
![Chaffoteaux ALIXIA 24 CF [13/36] Общий вид гидравлическая схема](/views2/1073025/page13/bgd.png)
описание продукта

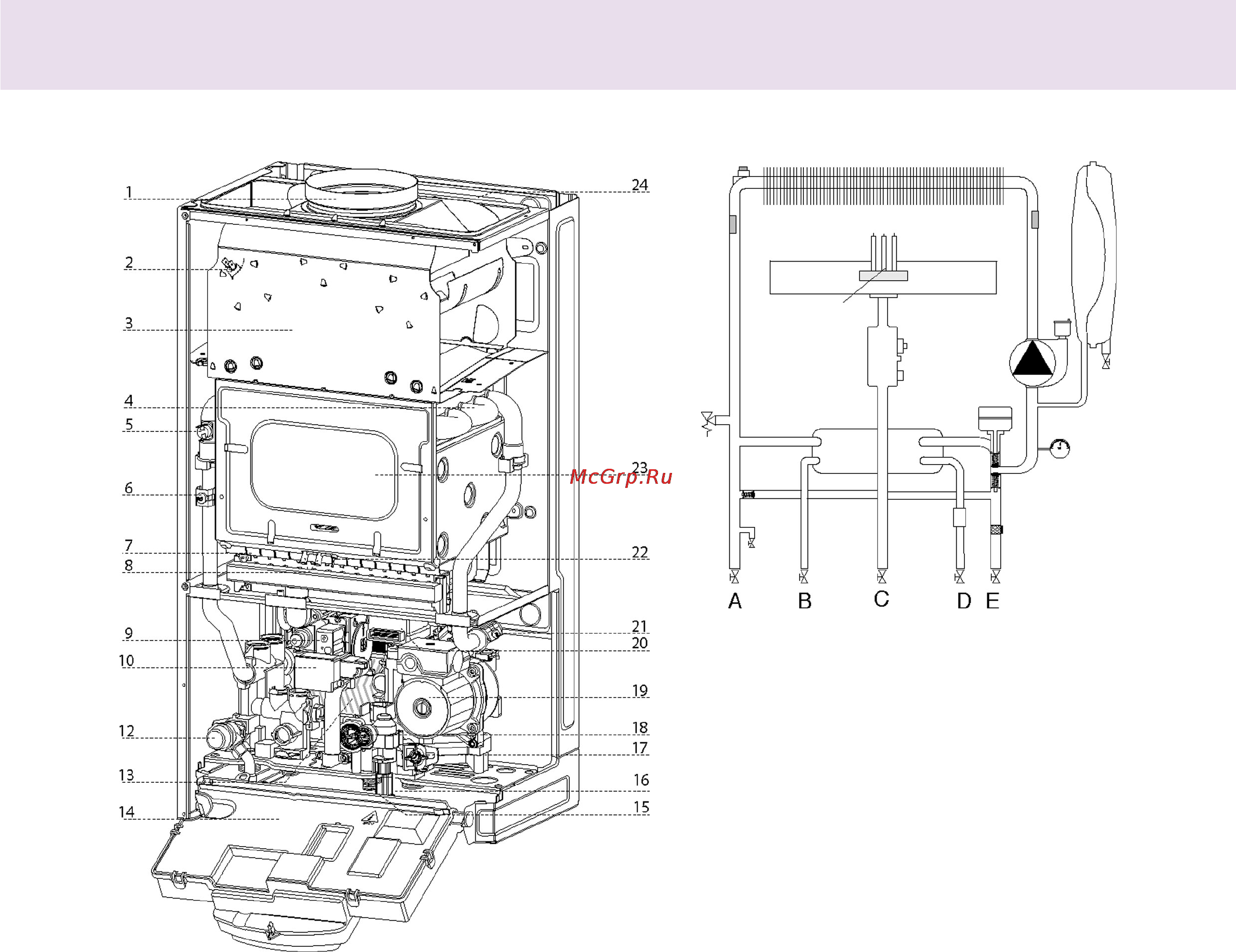

Общий вид Гидравлическая схема
A. Подающий трубопровод системы
отопления 3/4"
B. Выход горячей воды 1/2"
C. Вход газа 3/4"
D. Вход холодной воды 1/2"
E. Обратный трубопровод системы
отопления 3/4"
Экспликация
1. Выпускной коллектор дымовых газов
2. Датчик тяги
3. Коллектор дымовых газов
4. Первичный теплообменник
5. Термостат перегрева
6. Датчик температуры подающего трубопровода системы отопления
7. Горелка
8. Электрод розжига
9. Газовый клапан
10. Устройство розжига
12. Предохранительный клапан 3 бар
13. Вторичный теплообменник
14. Пульт управления
15. Сливной вентиль
16. Кран заполнения системы отопления
17. Фильтр отопительного контура
18. Реле протока ГВС
19. Модуляционный циркуляционный насос с воздухоотделителем
20. Трехходовой электроклапан
21. Датчик температуры обратного трубопровода системы отопления
22. Электрод контроля пламени
23. Камера сгорания
24. Расширительный бак
