Общие сведения
Присоединение к дымоходу
Котел должен быть подключен к системе
дымоудаления, которая соответствует
действующим нормам. Проверить качество
дымоудаления продуктов сгорания,
замеряя содержание СО
2
во время работы
котла при номинальной мощности. Данное
значение не должно превышать величины,
приведенной в таблице технических данных
(стр. 27). Если данная величина превыше-
на, необходимо проверить работоспособ-
ность системы дымоудаления. Если не
удается понизить уровень CO
2
до значения,
указанного в таблице технических данных,
продолжать эксплуатацию котла
запрещается.
ВНИМАНИЕ:
Трубопроводы системы дымоудаления не
должны соприкасаться с горючими мате-
риалами или находиться рядом с ними, они
не должны проходить через строительные
конструкции или перегородки из таких
материалов.
ВНИМАНИЕ!
Удостоверьтесь, что дымоходы и
воздуховоды свободны от каких-либо
препятствий. Удостоверьтесь, что из
дымоходов нет утечек.
Электрические соединения
В целях обеспечения максимально возмож-
ной безопасности рекомендуется тщатель-
но проверить силами квалифицированных
специалистов все электрическое
оборудование.
Производитель оборудования не несет
ответственности за ущерб, причиненный по
причине отсутствия заземления котла или
вследствие аномалий энергоснабжения.
Необходимо удостовериться, что система
электроснабжения способна обеспечить
максимальную потребляемую мощность
котла (указана на шильдике).
Подключение к электрической сети
должно быть выполнено в виде пос-
тоянного соединения (а не переносной
вилкой). Следует также предусмотреть
двухполюсное расцепляющее устройст-
во, с разводом контактов не менее 3 мм.
Проверить, что выбрано правильное
сечение проводов, которое, в любом
случае, должно быть не менее 0,75 кв.мм.
Выполненное с соблюдением правил
подключение к работоспособной системе
заземления является гарантией безопас-
ности котла.

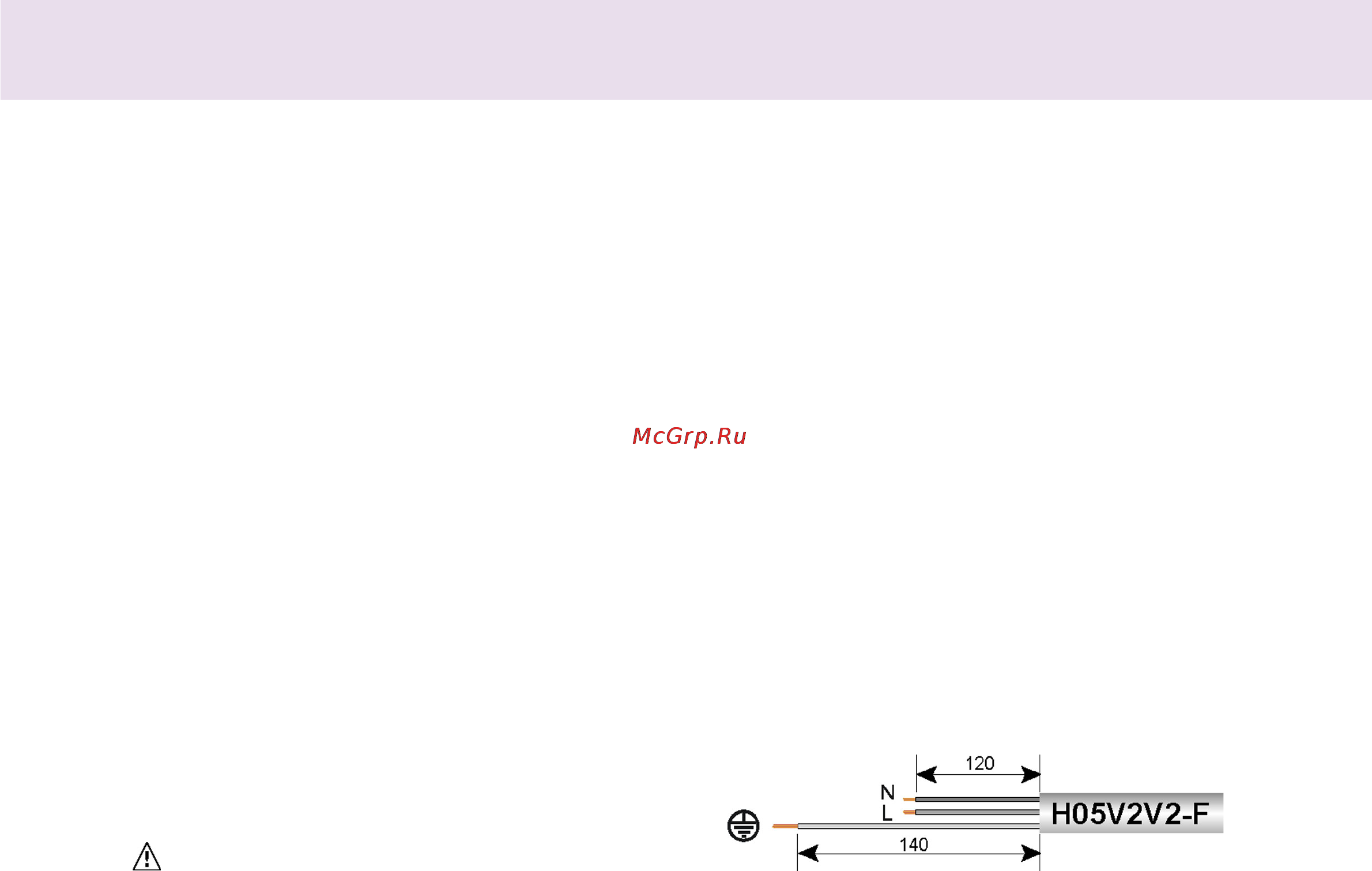

Питающий провод подключается к сети с
напряжением 230 В – 50 Гц. При этом
должна быть соблюдена полярность L-N и
выполнено заземление.
В случае замены питающего кабеля сле-
дует обращаться к квалифицированному
специалисту. При подключении к котлу
проводник заземления (желто-зеленый)
должен быть длиннее рабочих (N-L).
Важно: В случае замены питающего кабеля
обращаться в сервисный центр производи-
теля или к квалифицированному
специалисту.
Запрещается использовать многоместные
розетки, удлинители или переходники.
Запрещается использовать водо- или газо-
проводные трубы для заземления агрегата.
В котле не предусмотрено молниезащиты.
Если возникает необходимость заменить в
сети предохранители, использовать
быстродействующие плавкие предохра-
нители, рассчитанные на силу тока в 2 А.
