76
5.1. Общий вид электроплиты с указанием основных частей, показан на рис. 1.
5.2. На столе электроплиты смонтированы 4 (3, 2) конфорки.
5.3. Сигнальная лампочка конфорок рис. 2 загорается при включении на любую ступень
мощности.

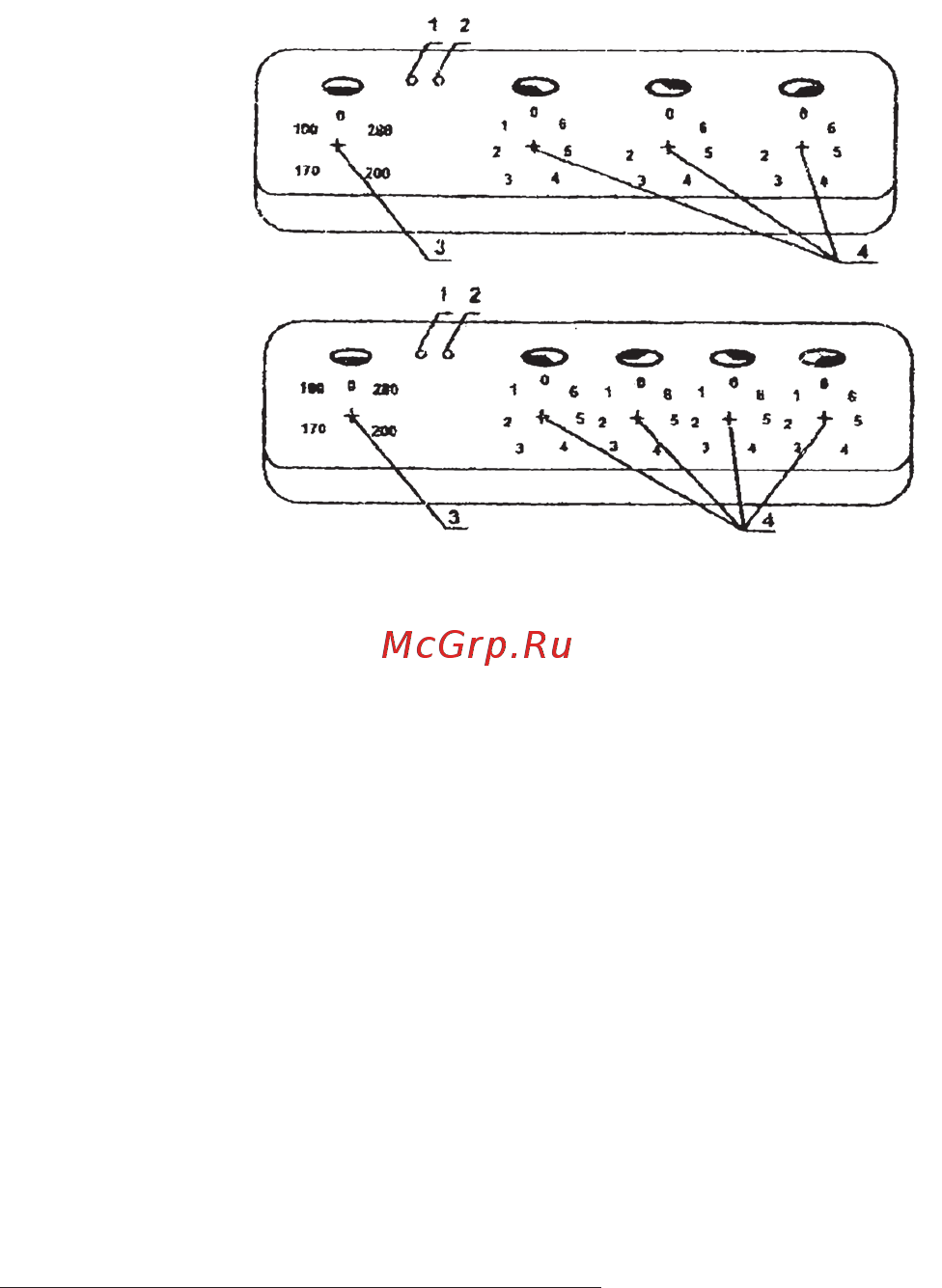

Рис. 2. Панель электроплиты (трех и четырехконфорочная)
1 – сигнализация включения жарочного шкафа;
2 – сигнализация включения электроконфорок;
3 – ручка управления жарочным шкафом;
4 – ручки управления электроконфорками.
5.4. Регулировка мощности электроконфорок осуществляется при помощи переключате-
лей, ручки которых расположены на панели управления электроплиты рис. 2.
5.5. В средней части электроплиты расположен жарочный шкаф (рис. 1). Нагрев рабоче-
го пространства жарочного шкафа осуществляется двумя трубчатыми электронагревателями,
один из которых расположен в верхней части шкафа, второй – под днищем шкафа.
Жарочный шкаф имеет пять пар направляющих пазов, предназначенных для установки на
желаемом уровне жаровни или решетки.
5.6. Сигнальная лампочка жарочного шкафа рис. 2 загорается при включении его на любую
ступень мощности.
5.7. Регулирование мощности трубчатых электронагревателей жарочного шкафа произво-
дится переключателем мощности, ручка которого расположена на панели управления электро-
плиты, рис. 2.
5.8. Дверца жарочного шкафа застеклена двойным термостойким стеклом, что позволяет
визуально контролировать приготовление пищи.
Использование стеклокерамического стола
Поверхность стола представляет собой стеклокерамическую пластину, с внутренней сторо-
ны которой расположены нагревательные элементы различной мощности.
Не допускайте, чтобы зона нагрева работала без посуды, так как при этом температура на-
грева резко возрастает, что может привести к выходу из строя нагревательных элементов.
Внимание! Запрещается разогревать пищу в алюминиевой фольге или тарелочках из фоль-
ги. При контакте с горячей поверхностью стола, фольга плавится и прикипает к столу.
Внимание! Во избежание перегрева и разрушения стеклокерамического стола используйте
посуду с ровным дном и размерами соответствующим диаметру зоны нагрева. Запрещается
использовать посуду с изогнутым дном и диаметром посуды меньше диаметра зоны нагрева.
Запрещается устанавливать посуду со смещением относительно зоны нагрева.
Внимание! При эксплуатации плиты, если поверхность треснула, - отключите прибор для
предотвращения поражения электрическим током.
Не допускать попадания холодной воды на поверхность плиты, когда она еще горячая. Воз-
никающий пар может привести к ожогам и внезапный обмен температуры может привести к
повреждению на поверхности плиты.
6
ГАРАНТИЙНЫЙ ТАЛОН
ООО «Каневской завод газовой аппаратуры»
353730, cт. Каневская, Краснодарского края,
промзона, (86164) 7-30-11, 7-06-41, 7-04-06
ТАЛОН №_________ на гарантийный ремонт
(техническое обслуживание)_________________________
______________________________________________________
Дата выпуска___________________________________________
дата изготовления изделия
Заводской № _______________________________________________
Продажа магазином №_______________________________________
___________________________________________________________
наименование торга
«_____»______________________20___ г.
Штамп магазина________________________________________
личная подпись
ВЛАДЕЛЕЦ и его адрес____________________________________
___________________________________________________________
___________________________________________________________
личная подпись
Выполнены работы по устранению неисправностей:
______________________________________________________
______________________________________________________
«______»__________________________ 20_____ г.
Работы выполнены в полном объеме. Изделие проверено в
присутствии владельца. Претензии к работе механика от-
сутствуют.
Мастер________________________________________________
личная подпись
Владелец______________________________________________
личная подпись
УТВЕРЖДАЮ:
Руководитель________________________________________________
___________________________________________________________
наименование ремонтной службы
Штамп
«_____»________________ 20_____ г.
______________________________________________________
личная подпись
Примечание:
К О Р Е Ш О К Т А Л О Н А №__________
НА ГАРАНТИЙНЫЙ РЕМОНТ__________________________________________________________________________________________________
(ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ)___________________________________________________________________________________________
(наименование изделия)
Изъят «____»________________20___г. Сервисный центр_____________________________________________________________
Мастер______________________________________________________________________
( фамилия, личная подпись)
ЛИНИЯ ОТРЕЗА
19
ГАРАНТИЙНЫЙ ТАЛОН
ООО «Каневской завод газовой аппаратуры»
353730, cт. Каневская, Краснодарского края,
промзона, (86164) 7-30-11, 7-06-41, 7-04-06
ТАЛОН №_________ на гарантийный ремонт
(техническое обслуживание)_________________________
______________________________________________________
Дата выпуска___________________________________________
дата изготовления изделия
Заводской № _______________________________________________
Продажа магазином №_______________________________________
___________________________________________________________
наименование торга
«_____»______________________20___ г.
Штамп магазина________________________________________
личная подпись
ВЛАДЕЛЕЦ и его адрес____________________________________
___________________________________________________________
___________________________________________________________
личная подпись
Выполнены работы по устранению неисправностей:
______________________________________________________
______________________________________________________
«______»__________________________ 20_____ г.
Работы выполнены в полном объеме. Изделие проверено в
присутствии владельца. Претензии к работе механика от-
сутствуют.
Мастер________________________________________________
личная подпись
Владелец______________________________________________
личная подпись
УТВЕРЖДАЮ:
Руководитель________________________________________________
___________________________________________________________
наименование ремонтной службы
Штамп
«_____»________________ 20_____ г.
______________________________________________________
личная подпись
Примечание:
К О Р Е Ш О К Т А Л О Н А №__________
НА ГАРАНТИЙНЫЙ РЕМОНТ__________________________________________________________________________________________________
(ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ)___________________________________________________________________________________________
(наименование изделия)
Изъят «____»________________20___г. Сервисный центр_____________________________________________________________
Мастер______________________________________________________________________
( фамилия, личная подпись)
ЛИНИЯ ОТРЕЗА
