22
регулирование
работал на минимальной мощности, нажмите
кнопку
. На дисплее высвечивается «t_».
Отсоедините провод от регулятора давления
(модулятора). Давление газа на входе должно
соответствовать указанному для дан¬ного
типа газа в сводной таблице параметров
в зависимости от типа газа. В противном
случае отрегулируйте его винтом «4» (рис.
d).
4. По окончании проверки затяните винт «2» и
убедитесь, что он затянут плотно.
5. Подключите провод к регулятору давления.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» через
10 мин автоматически либо немедленно по
нажатии кнопки
.
Регулировка максимальной мощности в
режиме отопления
Данный параметр ограничивает полезную
мощность котлоагрегата.
Чтобы проверить максимальную мощность
обогрева, перейдите к меню 2/ подменю 3/
параметр 1, проверьте и, если необходимо,
измените значение, указанное в секции
Давление газа отопления.
Проверка мощности в режиме розжига
Данный параметр ограничивает полезную
мощность котлоагрегата в фазе зажигания.
Этот параметр изменяется, если давление
на выходе клапана газа в фазе зажигания
(измеренное при активном режиме сантехники
котла) не совпадает со значениями, указанными
в Сводной газовой таблице.
Чтобы проверить мощность медленного
зажигания, перейдите к меню 2/ подменю 2/
параметр 0.
Если необходимо, измените значение параметра
до получения соответствующего давления.
Регулировка задержки розжига
Данный параметр (меню 2/ подменю 3 /
параметр 5) позволяет задавать ручной (0) или
автоматический (1) режим установки времени
задержки очередного розжига горелки после
достижения заданной температуры по датчику
температуры на подаче в контур отопления.
В режиме ручной настройки можно с помощью
соответствующего параметра (меню 2/ подменю
3 /параметр 6) задавать задержку в диапазоне
от 0 до 7 мин.
В автоматическом режиме (AUTO) электронная
плата управления котла задает задержку в
зависимости от заданной температуры.

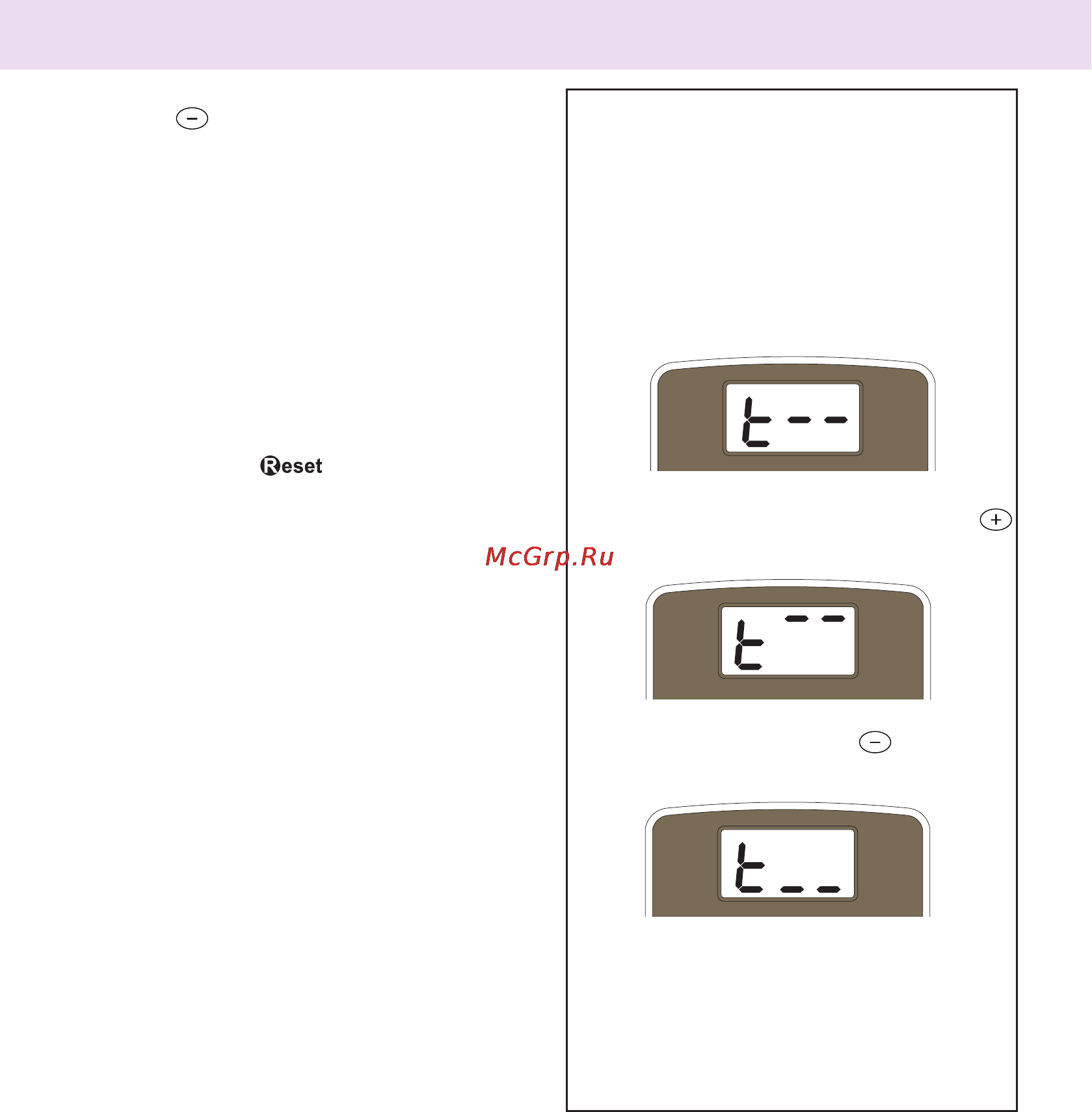

Режим «Трубочист»
Электронный блок управления позволяет
принудительно переводить котел на
максимальную или на минимальную
мощность в режиме отопления.
Чтобы перевести котел в режим «Трубочист»,
нажмите кнопку Reset и удерживайте
её нажатой 10 с. Котел переходит на
максимальную мощность в режиме отопления,
дисплей принимает такой вид:
Чтобы перевести котел в режим максимальной
мощности в режиме ГВС, нажмите кнопку
. Дисплей принимает такой вид:
Чтобы перевести котел в режим минимальной
мощности, нажмите кнопку
. Дисплей
принимает такой вид:
Котел выходит из режима «Трубо¬чист»
автоматически через 10 мин или немедленно
по нажатии кнопки RESET.
Примечание. Перевести котел в режим
максимальной или минимальной мощности
можно также с помощью меню 7 (см. раздел
«Настройки, регулировки и диагностика»).
