34
Tехническое обслуживание

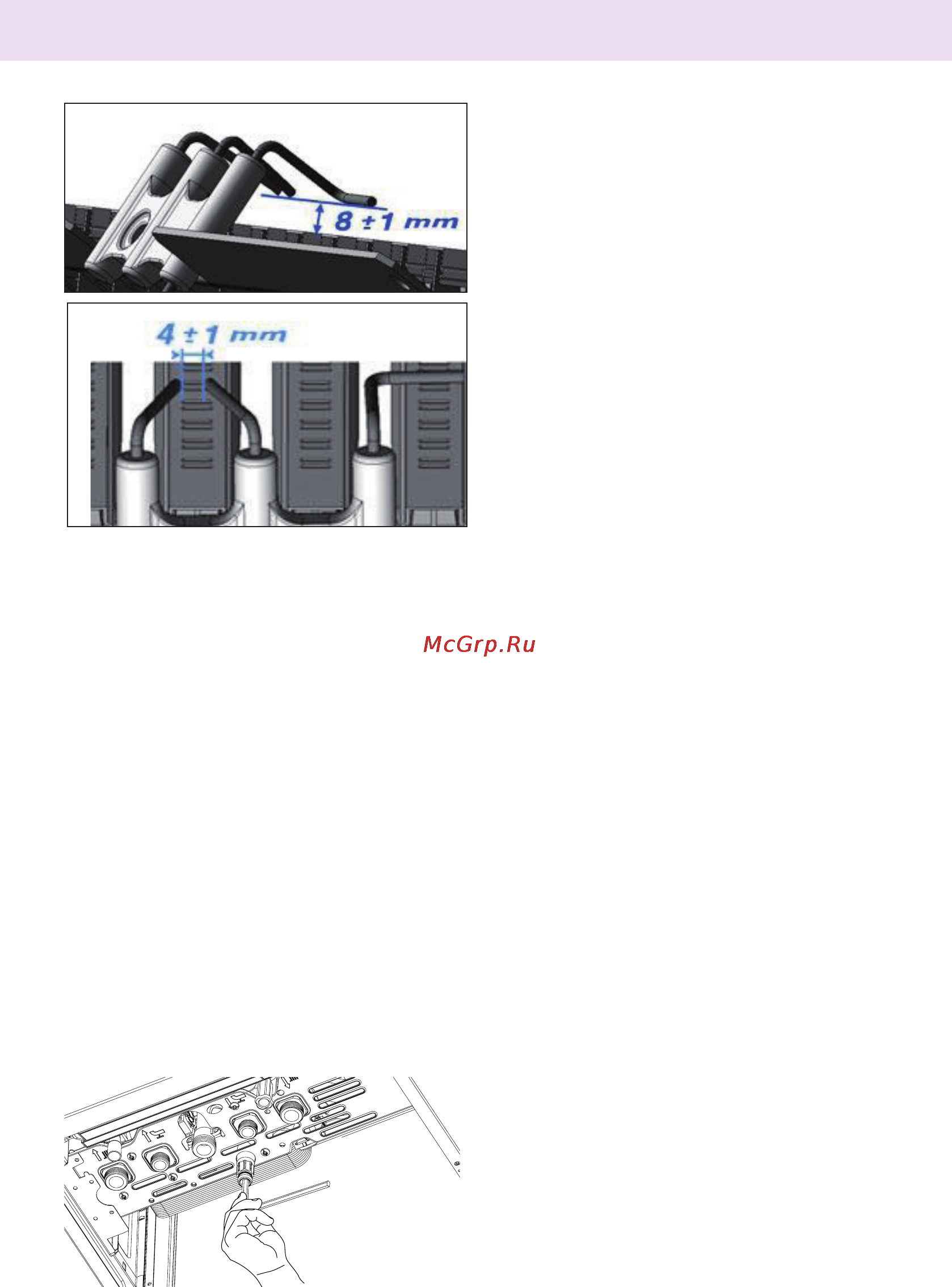

Расположение электродов
− электрод контроля пламени (ионизации).
10. Проверьте эффективность процесса
нагрева воды для ГВС (проверьте расход и
температуру).
11. Произведите проверку основных
параметров функционирования котла.
12. Удалите продукты окисления с электрода
контроля пламени.
Операции по опорожнению и
использованию антифриза
Дренаж системы отопления выполняется в
следующем порядке:
-
выключите котлоагрегат и переместите внешний
двухполярный рубильник в положение ВЫКЛ,
после чего закройте кран газа;
- ослабьте автоматический вантузный
клапан;
- откройте кран опорожнения, используя
фигурный ключ 8
- слейте воду из самых нижних точек системы
(где они предусмотрены).
Использование незамерзающих
теплоносителей
Мы не рекомендуем использовать
незамерзающие теплоносители для контура
отопления с использованием газовых настенных
котлов нашего производства, т.к. это может
привести к нежелательным последствиям.
ОСТОРОЖНО!
Перед перемещением котла опорожните
все внутренние объемы, в которых может
содержаться горячая вода , остерегайтесь
ожогов.
Удаление накипи с элементов котла производите
в соответствии с указаниями мер безопасности,
в проветриваемом помещении, используя
спецодежду, избегая смешения различных
реагентов и обеспечив защиту котла, окружающих
предметов, людей и животных.
Все соединения, используемые для измерения
давления газа и регулировки газовой части
котла, должны быть надёжно закрыты.
Убедитесь, что котел может работать на газе
имеющегося типа и что диаметр форсунок
соответствующий.
При появлении запаха гари или дыма из котла,
а также запаха газа, отсоедините котел от
электросети, перекройте газовый кран, откройте
все окна и обратитесь за технической помощью к
квалифицированному специалисту.
Обучение пользователя
Проинформируйте владельца (пользователя) о
порядке работы с котлом.
Передайте владельцу «Руководство по
эксплуатации» и предупредите о необходимости
хранить его в непосредственной близости от
котла.
Изложите владельцу следующее:
− Необходимость периодически проверять
давление воды в контуре отопления;
порядок подпитки и удаления воздуха из
контура отопления.
− Порядок установки температуры в контуре
отопления и использования регулирующих
устройств для обеспечения надлежащего и
экономичного режима работы.
− Необходимость периодического
технического обслуживания котла в
соответствии с действующими нормами
и правилами, а также требованием
производителя (не реже 1 раза в год).
− Запрещено вносить какие бы то ни было
изменения в настройки соотношения
подачи воздуха и газа.
− Запрещено производить ремонт
самостоятельно.
