9
Инструкция
пользователя/
Руководство по
установке
Руководство по использованию инфракрасного пульта
дистанционного управления не входит в этот набор
инструкций. Если не доступны все функции кондиционера,
пожалуйста, проверьте внутренний дисплей и пульт
дистанционного управления приобретенного вами
устройства.
Другие особенности
● Автоматический перезапуск
(некоторые устройства)
Если кондиционер остается без
электропитания, то он автоматически
перезагрузится с прежними настройками как
только будет восстановлено электропитание.
● Анти-плесень (некоторые устройства)
При выключении устройства из режима
«COOL» (охлаждение), «AUTO (COOL)»
(авто-охлаждения) или «DRY» (понижение
влажности) кондиционер будет продолжать
работать при очень низкой мощности,
чтобы высушить сконденсированную воду и
предотвратить рост плесени.
● Беспроводное управление (некоторые
устройства)
Беспроводное управление позволяет
управлять кондиционером с помощью
мобильного телефона и беспроводного
соединения.
Для доступа к USB-устройству, замены,
технического обслуживания операции
должны выполняться профессиональным
персоналом.
● Память угла жалюзи (некоторые
устройства)
При включении устройства жалюзи
автоматически вернутся в прежнее
положение.
● Обнаружение утечки хладагента
(некоторые устройства)
При обнаружении утечки хладагента
внутренний блок автоматически отображает
«EC» или «EL0C» или мигает светодиодами
(зависит от устройства).
● Работа в режиме «Sleep» (сна)
Функция «SLEEP» (сна) используется для снижения
энергопотребления во время вашего сна (и не нуждается
в одинаковых настройках температуры, для поддержания
комфорта). Эта функция может быть активирована только
с помощью пульта дистанционного управления. Функция
сна не доступна в режиме «FAN» (вентиляции) или «DRY»
(понижения влажности).
Нажмите кнопку «SLEEP» (сон), когда вы будете
готовриться идти спать. В режиме «COOL» (охлаждения),
кондиционер увеличит температуру на 1°C (2°F) через 1
час, и увеличит дополнительный 1°C (2°F) еще через час.
В режиме «HEAT» (обогрева), кондиционер уменьшит
температуру на 1°C (2°F) после 1 часа, и уменьшит
дополнительный 1°C (2°F) еще через час.
Функция сна прекратит свое действие через 8 часов, и
система продолжит работать в соответствии с ситуацией.

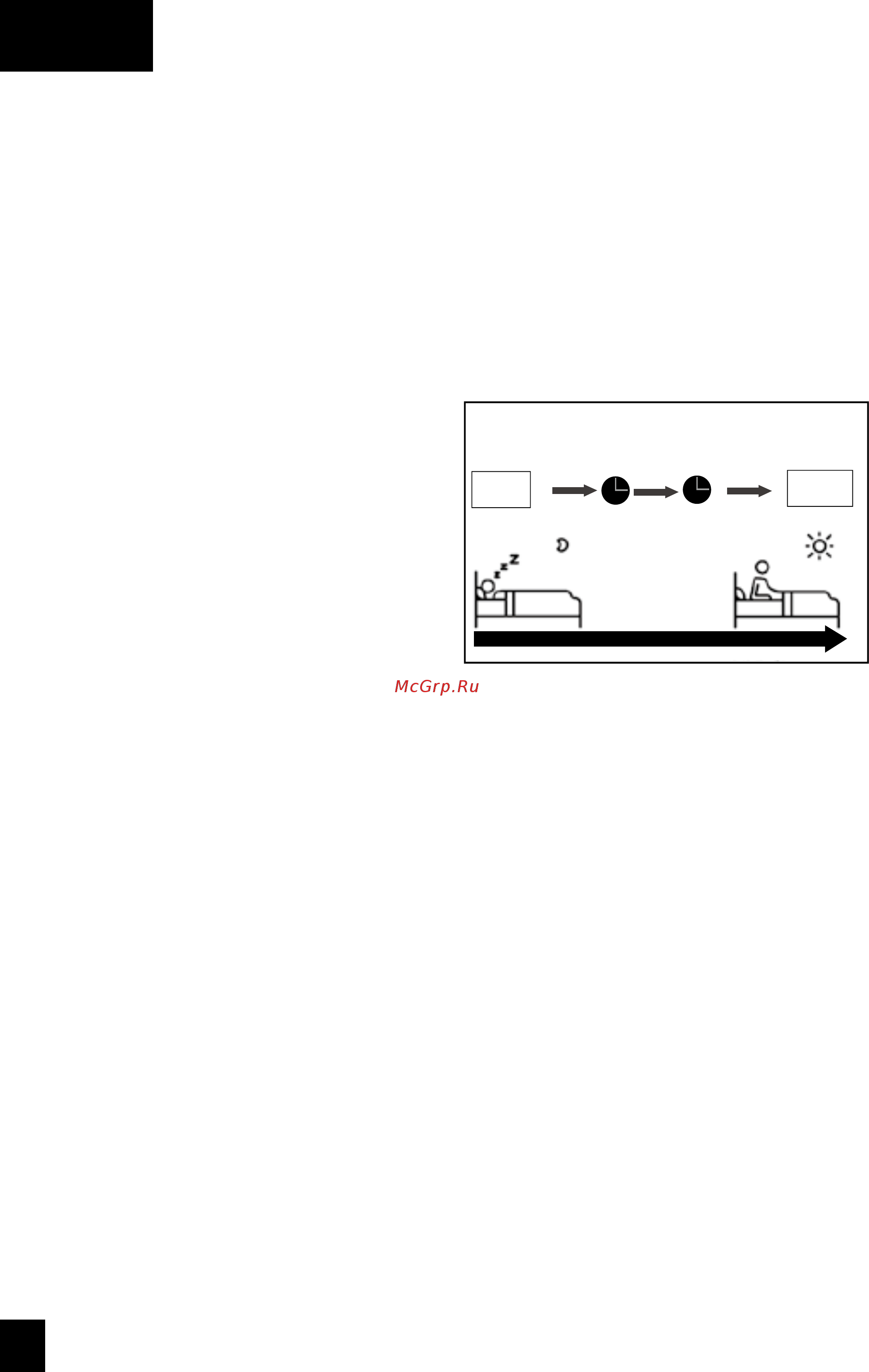

Работа в режиме «SLEEP» (сна)
Экономия энергии во время сна
Установка
температуры
Продолжает
работать
Режим охлаждения (+1°C/2°F) в час в
течение первых двух часов
Режим нагрева (-1°C/2°F) в час в
течение первых двух часов
1 час
1 час
