11
Инструкция
пользователя/
Руководство по
установке
Уход и техническое
обслуживание
Очистка внутреннего блока
кондиционера
ПЕРЕД ЧИСТКОЙ ИЛИ
ОБСЛУЖИВАНИЕМ
ВСЕГДА ВЫКЛЮЧАЙТЕ КОНДИЦИОНЕР
И ОТКЛЮЧАЙТЕ ЕГО ПИТАНИЕ
ПЕРЕД ЧИСТКОЙ ИЛИ ТЕХНИЧЕСКИМ
ОБСЛУЖИВАНИЕМ.
ОСТОРОЖНО
Для очистки устройства используйте только мягкую
сухую ткань. Если кондиционер особенно грязный, для
его очистки вы можете использовать ткань, смоченную в
теплой воде.
●
Не
используйте химические вещества или
химически обработанные ткани для очистки
устройства
●
Не
используйте бензол, растворитель,
полировочный порошок или другие растворители
для очистки устройства. Они могут привести к
тому, что пластиковая поверхность треснет или
деформируется.
●
Не
используйте для очистки передней панели
воду горячей 40°C (104°F). Это может привести к
деформации или обесцвечиванию панели.
Очистка воздушного фильтра
Засоренный кондиционер может снизить эффективность
охлаждения вашего устройства, это также может плохо
отразиться на вашем здоровье. Обязательно очищайте
фильтр один раз в две недели.

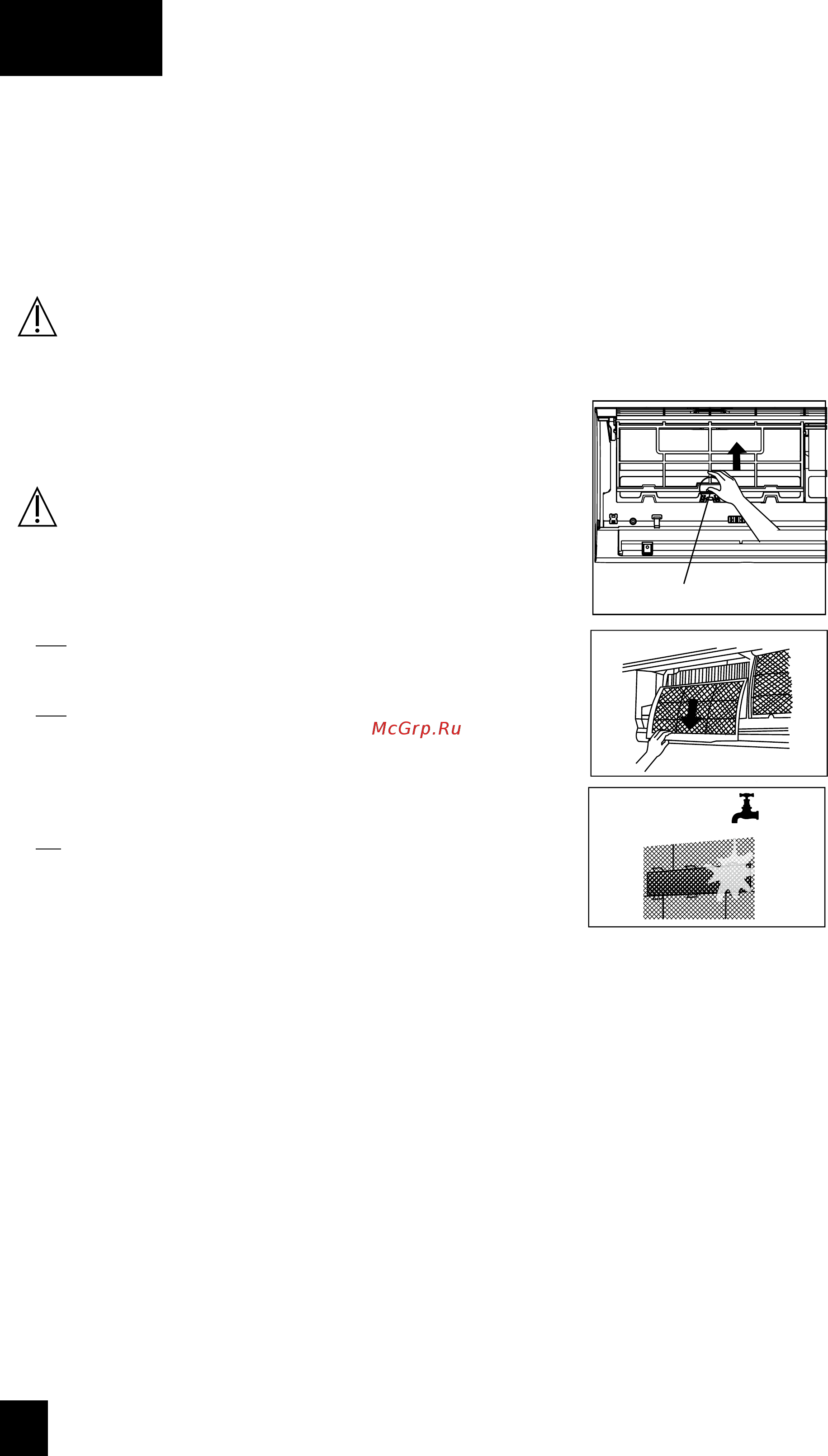

1. Поднимите переднюю панель внутреннего
блока кондиционера.
2. Сначала нажмите на язычок на конце фильтра,
чтобы ослабить пряжку, поднимите ее вверх, а
затем потяните ее к себе.
3. Теперь вытащите фильтр.
4. Если ваш фильтр имеет небольшой
дополнительный фильтр для освежения
воздуха, отсоедините его от большего фильтра.
Очистите этот фильтр для освежения воздуха с
помощью ручного пылесоса.
5. Очистите большой воздушный фильтр
используя теплую, мыльную воду. Обязательно
используйте мягкое моющее средство.
6. Промойте фильтр свежей водой, затем
стряхните лишнюю воду.
7. Высушите его в прохладном, сухом месте
и воздержитесь от воздействия прямых
солнечных лучей.
8. После высыхания снова закрепите фильтр для
освежения воздуха на более крупном фильтре,
а затем вставьте его обратно в внутренний блок.
9. Закройте переднюю панель внутреннего блока.
Вкладка фильтра
