30
Инструкция
пользователя/
Руководство по
установке

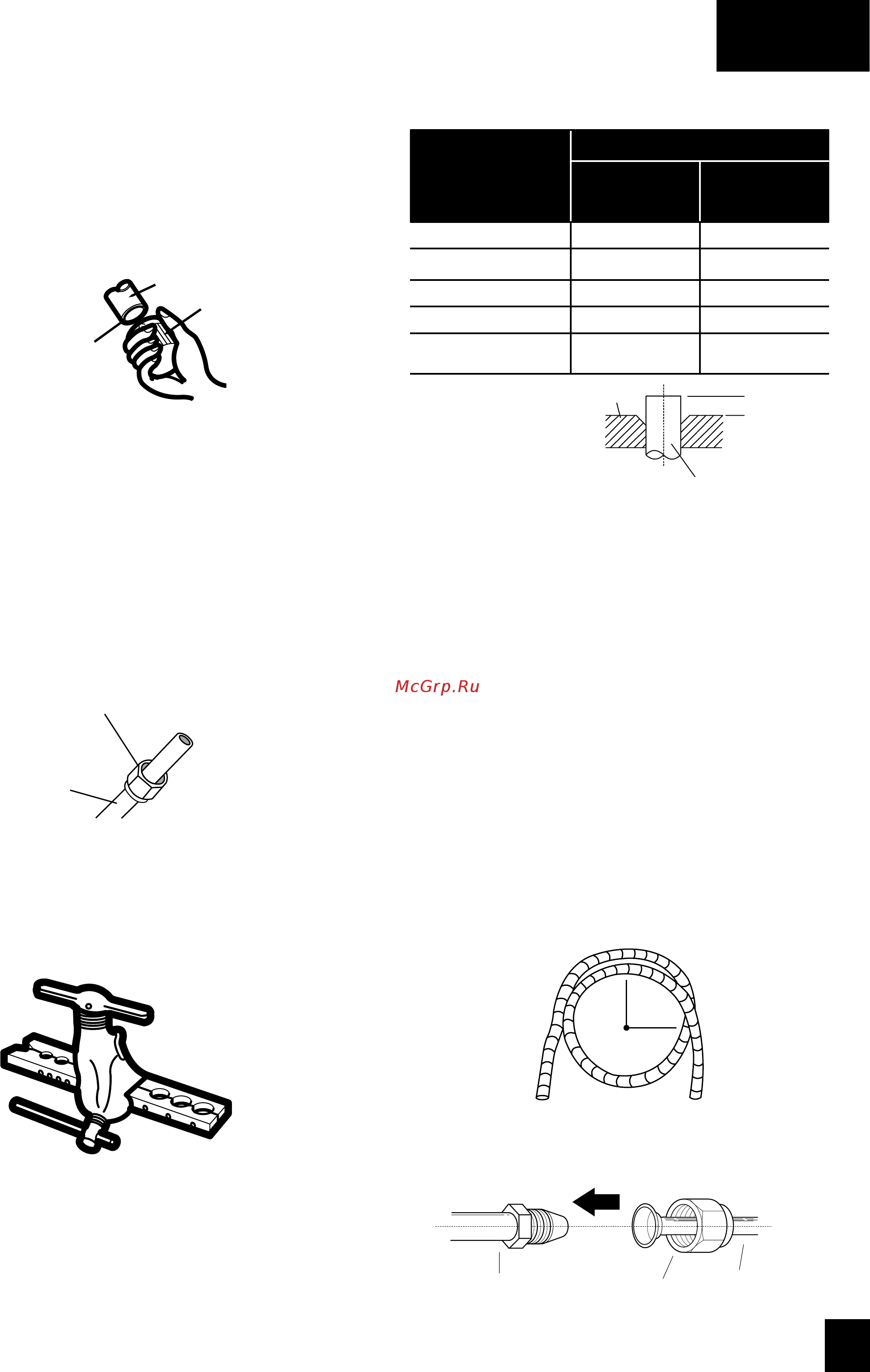

Шаг 2: Удаление заусениц
Заусенцы могут влиять на герметичность
соединения трубопроводов хладагента. Они должны
быть полностью удалены.
1. Держите трубу под углом вниз, чтобы
предотвратить попадание заусенцев в трубу.
2. С помощью развертки или инструмента для
снятия заусенцев удалите все заусенцы с
отрезанного участка трубы.
Труба
Фрезер-расширитель
Сглаживание
Шаг 3: Вальцовка труб
Правильная развальцовка имеет важное значение
для достижения герметичности уплотнения.
1. После удаления заусенцев из отрезанной
трубы, запечатайте концы ПВХ-лентой, чтобы
предотвратить попадание в трубу посторонних
материалов.
2. Обшейте трубу изоляционным материалом.
3. Поместите конические гайки на обоих концах
трубы. Убедитесь, что они направлены в
правильном направлении, потому что вы
не сможете их надеть или изменить их
направление после развальцовки.
Коническая гайка
Медная
труба
4. Снимите ПВХ-ленту с концов трубы, когда
будете готовы к выполнению развальцовки.
5. Зажмите коническую форму на конце
трубы. Конец трубы должен выходить за
край конической формовки в соответствии с
размерами, указанными в таблице ниже.
РАСШИРЕНИЕ ТРУБ ЗА ПРЕДЕЛАМИ
КОНИЧЕСКОЙ ФОРМОВКИ
Наружный
диаметр
трубы (мм)
А (мм)
Мин. Макс.
ø6.35 (ø0.25”) 0.7 (0.0275”) 1.3 (0.05”)
ø9.52 (ø0.375”) 1.0 (0.04”) 1.6 (0.063”)
ø12.7 (ø0.5”) 1.0 (0.04”) 1.8 (0.07”)
ø16 (ø0.63”) 2.0 (0.078”) 2.2 (0.086”)
ø19 (ø0.75”) 2.0 (0.078”) 2.4 (0.094”)
A
Коническая формовка
Труба
6. Инструмента для развальцовки труб на
формовку.
7. Поверните ручку инструмента для развальцовки
труб по часовой стрелке, пока труба полностью
не раскроется.
8. Снимите инструмент для развальцовки труб и
коническую формовку, затем осмотрите конец
трубы на наличие трещин или конического
сжигания.
Шаг 4: Соединение труб
При соединении труб хладагента будьте осторожны,
чтобы не использовать чрезмерный крутящий
момент или не деформировать трубопроводы
каким-либо образом. Сначала вы должны
подключить трубу низкого давления, а затем трубу
высокого давления.
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА
При изгибе соединительного трубопровода
хладагента минимальный радиус изгиба составляет
10 см.
Радиус ≥10cm (4
дюйма)
Инструкция по подключению труб к внутреннему
блоку кондиционера
1. Выровняйте центр двух труб, которые вы будете
соединять.
Трубопровод
внутреннего блока
Коническая
гайка
Труба
