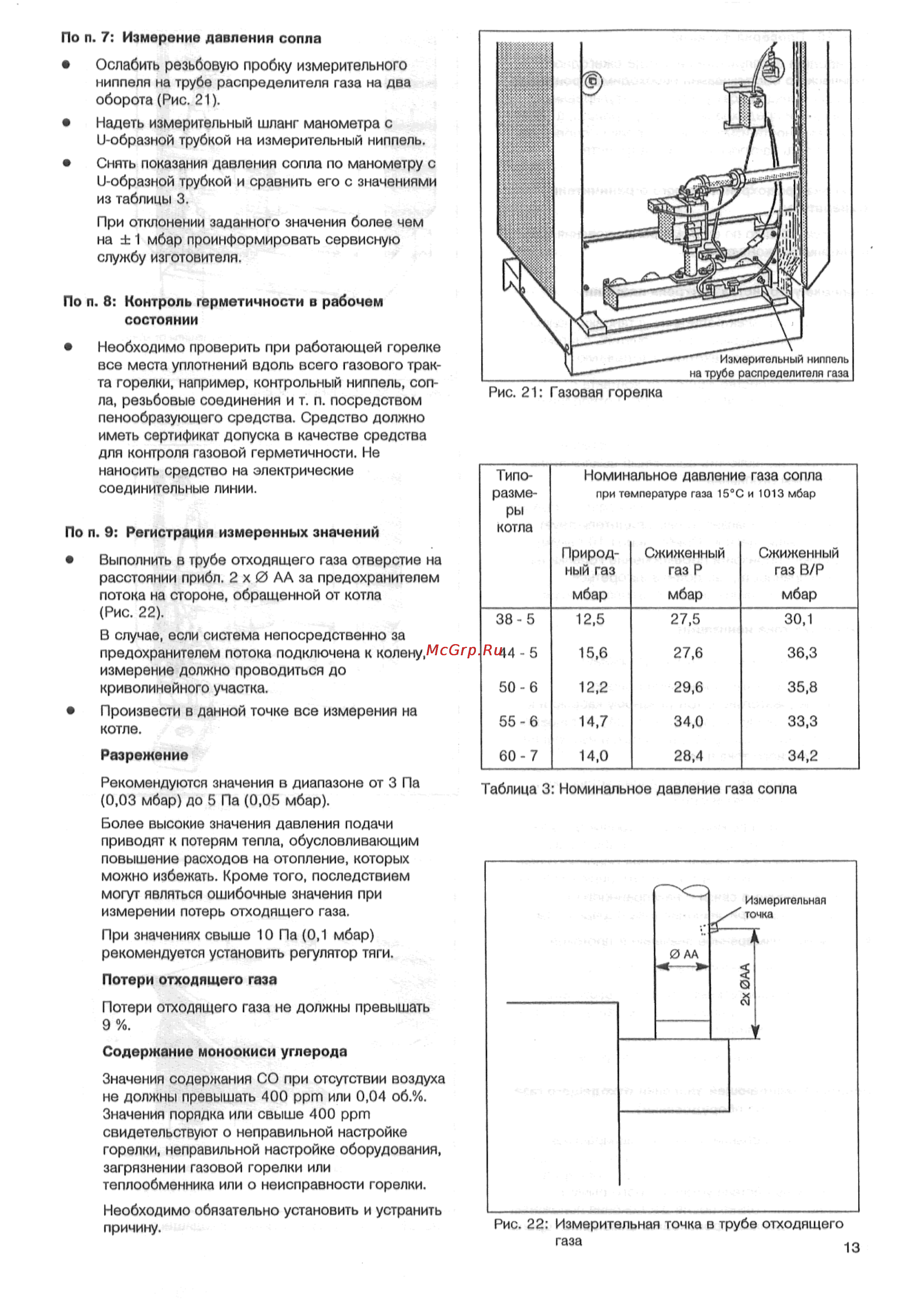

По п 7 Измерение давления сопла Ослабить резьбовую пробку измерительного ниппеля на трубе распределителя газа на два оборота Рис 21 Надеть измерительный шланг манометра с U образной трубкой на измерительный ниппель Снять показания давления сопла по манометру с U образной трубкой и сравнить его с значениями из таблицы 3 При отклонении заданного значения более чем на 1 мбар проинформировать сервисную службу изготовителя По п 8 Контроль герметичности в рабочем состоянии Необходимо проверить при работающей горелке все места уплотнений вдоль всего газового трак та горелки например контрольный ниппель соп ла резьбовые соединения и т п посредством пенообразующего средства Средство должно иметь сертификат допуска в качестве средства для контроля газовой герметичности Не наносить средство на электрические соединительные линии По п 9 Регистрация измеренных значений Выполнить в трубе отходящего газа отверстие на расстоянии прибл 2 х 0 АА за предохранителем потока на стороне обращенной от котла Рис 22 В случае если система непосредственно за предохранителем потока подключена к колену измерение должно проводиться до криволинейного участка Произвести в данной точке все измерения на котле Разрежение Рекомендуются значения в диапазоне от 3 Па 0 03 мбар до 5 Па 0 05 мбар Рис 21 Газовая горелка Типо разме ры котла Номинальное давление газа сопла при температуре газа 15 С и 1013 мбар Природ ный газ Сжиженный газ Р Сжиженный газ В Р мбар мбар мбар 38 5 12 5 27 5 30 1 44 5 15 6 27 6 36 3 50 6 12 2 29 6 35 8 55 6 14 7 34 0 33 3 60 7 14 0 28 4 34 2 Таблица 3 Номинальное давление газа сопла Более высокие значения давления подачи приводят к потерям тепла обусловливающим повышение расходов на отопление которых можно избежать Кроме того последствием могут являться ошибочные значения при измерении потерь отходящего газа При значениях свыше 10 Па 0 1 мбар рекомендуется установить регулятор тяги Потери отходящего газа Потери отходящего газа не должны превышать 9 Содержание моноокиси углерода Значения содержания СО при отсутствии воздуха не должны превышать 400 ppm или 0 04 об Значения порядка или свыше 400 ppm свидетельствуют о неправильной настройке горелки неправильной настройке оборудования загрязнении газовой горелки или теплообменника или о неисправности горелки Необходимо обязательно установить и устранить причину Рис 22 Измерительная точка в трубе отходящего газа
