Buderus LOGANO G234 [4/28] Монтаж

Содержание

• Buderus 1
• Инструкция по монтажу и техническому обслуживанию 1
• Специальный отопительный котел 3234 x на газовом топливе 1
• Возможности применения котла 2
• Документы 2
• Предписания нормативные 2
• Содержание 2
• Подключения со стороны подачи газа и системы отопления 3
• Размеры 3
• Размеры и подключения 3
• Комплект поставки 4
• Монтаж 4
• Установка котла 4
• И монтаж устройства регулирования 5
• Электрическое подключение 5
• Включение 8
• Подготовка к эксплуатации 8
• Протокол ввода в эксплуатацию 9
• Работы по вводу в эксплуатацию 10
• Выключение 15
• Обслуживанию 18
• Работы по техническому 18
• Другой тип газа 21
• Переоборудование в пределах семейства природных газов 21
• Переоборудование на 21
• Переоборудование на другое семейство газов 21
• Устранение неисправностей 24
• Для фирмы установившей оборудование 25
• Основные данные и передача оборудования в пользование 25
• Технические данные 27

Похожие устройства

• Bort BWS-1400N Инструкция по эксплуатации
• Buderus LOGANO G234 WS Инструкция по эксплуатации
• Bort BWS-1200U-SR Инструкция по эксплуатации
• Buderus LOGANO G124 WS Инструкция по эксплуатации
• Bort BWS-1100U-S Инструкция по эксплуатации
• Buderus LOGANO SK645 Инструкция по эксплуатации
• Bort BWS-900U-R Инструкция по эксплуатации
• Buderus LOGANO SK745 Инструкция по эксплуатации
• Bort BWS-751N Инструкция по эксплуатации
• Bort BWS-900U Инструкция по эксплуатации
• Dekok UKA-1115 Инструкция по эксплуатации
• Buderus LOGANO S111-2 Инструкция по эксплуатации
• Bort BWS-905-R Инструкция по эксплуатации
• Dekok UKA-1227 Инструкция по эксплуатации
• Buderus LOGANO G221 Инструкция по эксплуатации
• Bort BWS-600U Инструкция по эксплуатации
• Dekok UKA-1321 Инструкция по эксплуатации
• Buderus LOGAMAX E213 Инструкция по эксплуатации
• Bort BWS-500-P Инструкция по эксплуатации
• Buderus LOGAMATIC 4121 Инструкция по эксплуатации

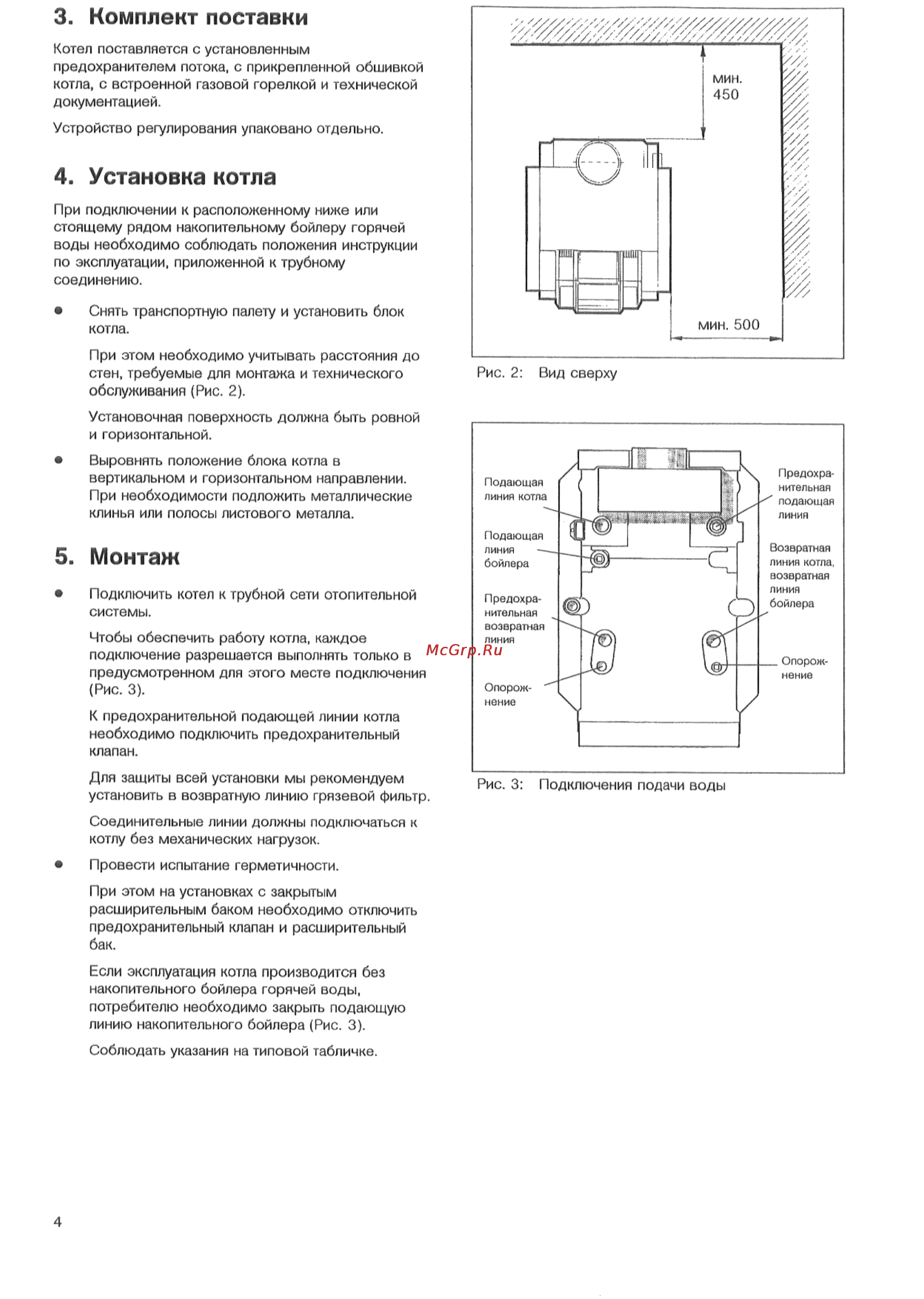

3 Комплект поставки Котел поставляется с установленным предохранителем потока с прикрепленной обшивкой котла с встроенной газовой горелкой и технической документацией Устройство регулирования упаковано отдельно 4 Установка котла При подключении к расположенному ниже или стоящему рядом накопительному бойлеру горячей воды необходимо соблюдать положения инструкции по эксплуатации приложенной к трубному соединению Снять транспортную палету и установить блок котла При этом необходимо учитывать расстояния до стен требуемые для монтажа и технического обслуживания Рис 2 Рис 2 Вид сверху Установочная поверхность должна быть ровной и горизонтальной Выровнять положение блока котла в вертикальном и горизонтальном направлении При необходимости подложить металлические клинья или полосы листового металла 5 Монтаж Подключить котел к трубной сети отопительной системы Чтобы обеспечить работу котла каждое подключение разрешается выполнять только в предусмотренном для этого месте подключения Рис 3 Подающая линия котла Подающая линия бойлера Предохра нительная возвратная линия Соединительные линии должны подключаться к котлу без механических нагрузок Провести испытание герметичности При этом на установках с закрытым расширительным баком необходимо отключить предохранительный клапан и расширительный бак Если эксплуатация котла производится без накопительного бойлера горячей воды потребителю необходимо закрыть подающую линию накопительного бойлера Рис 3 Соблюдать указания на типовой табличке 4 Зозвратная пиния котла зозвратная пиния бойлера Опорож нение Опорож нение К предохранительной подающей линии котла необходимо подключить предохранительный клапан Для защиты всей установки мы рекомендуем установить в возвратную линию грязевой фильтр Предохра нительная подающая линия Рис 3 Подключения подачи воды
