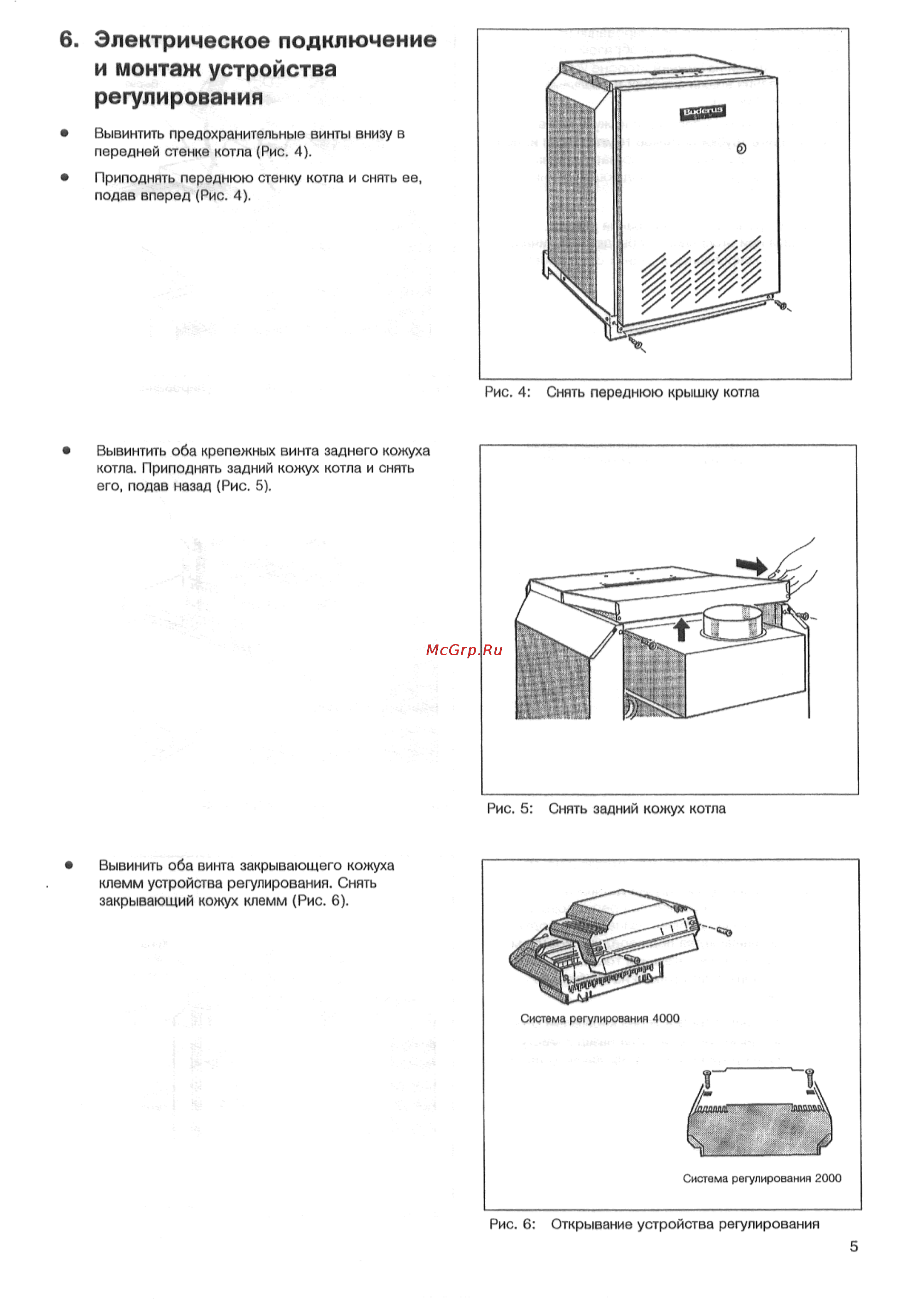

6 Электрическое подключение и монтаж устройства регулирования Вывинтить предохранительные винты внизу в передней стенке котла Рис 4 Приподнять переднюю стенку котла и снять ее подав вперед Рис 4 Рис 4 Снять переднюю крышку котла Вывинтить оба крепежных винта заднего кожуха котла Приподнять задний кожух котла и снять его подав назад Рис 5 Вывинить оба винта закрывающего кожуха клемм устройства регулирования Снять закрывающий кожух клемм Рис 6 Рис 6 Открывание устройства регулирования 5
