Buderus LOGANO G234 [18/28] Обслуживанию

Содержание

• Buderus 1
• Инструкция по монтажу и техническому обслуживанию 1
• Специальный отопительный котел 3234 x на газовом топливе 1
• Возможности применения котла 2
• Документы 2
• Предписания нормативные 2
• Содержание 2
• Подключения со стороны подачи газа и системы отопления 3
• Размеры 3
• Размеры и подключения 3
• Комплект поставки 4
• Монтаж 4
• Установка котла 4
• И монтаж устройства регулирования 5
• Электрическое подключение 5
• Включение 8
• Подготовка к эксплуатации 8
• Протокол ввода в эксплуатацию 9
• Работы по вводу в эксплуатацию 10
• Выключение 15
• Обслуживанию 18
• Работы по техническому 18
• Другой тип газа 21
• Переоборудование в пределах семейства природных газов 21
• Переоборудование на 21
• Переоборудование на другое семейство газов 21
• Устранение неисправностей 24
• Для фирмы установившей оборудование 25
• Основные данные и передача оборудования в пользование 25
• Технические данные 27

Похожие устройства

• Bort BWS-1400N Инструкция по эксплуатации
• Buderus LOGANO G234 WS Инструкция по эксплуатации
• Bort BWS-1200U-SR Инструкция по эксплуатации
• Buderus LOGANO G124 WS Инструкция по эксплуатации
• Bort BWS-1100U-S Инструкция по эксплуатации
• Buderus LOGANO SK645 Инструкция по эксплуатации
• Bort BWS-900U-R Инструкция по эксплуатации
• Buderus LOGANO SK745 Инструкция по эксплуатации
• Bort BWS-751N Инструкция по эксплуатации
• Bort BWS-900U Инструкция по эксплуатации
• Dekok UKA-1115 Инструкция по эксплуатации
• Buderus LOGANO S111-2 Инструкция по эксплуатации
• Bort BWS-905-R Инструкция по эксплуатации
• Dekok UKA-1227 Инструкция по эксплуатации
• Buderus LOGANO G221 Инструкция по эксплуатации
• Bort BWS-600U Инструкция по эксплуатации
• Dekok UKA-1321 Инструкция по эксплуатации
• Buderus LOGAMAX E213 Инструкция по эксплуатации
• Bort BWS-500-P Инструкция по эксплуатации
• Buderus LOGAMATIC 4121 Инструкция по эксплуатации

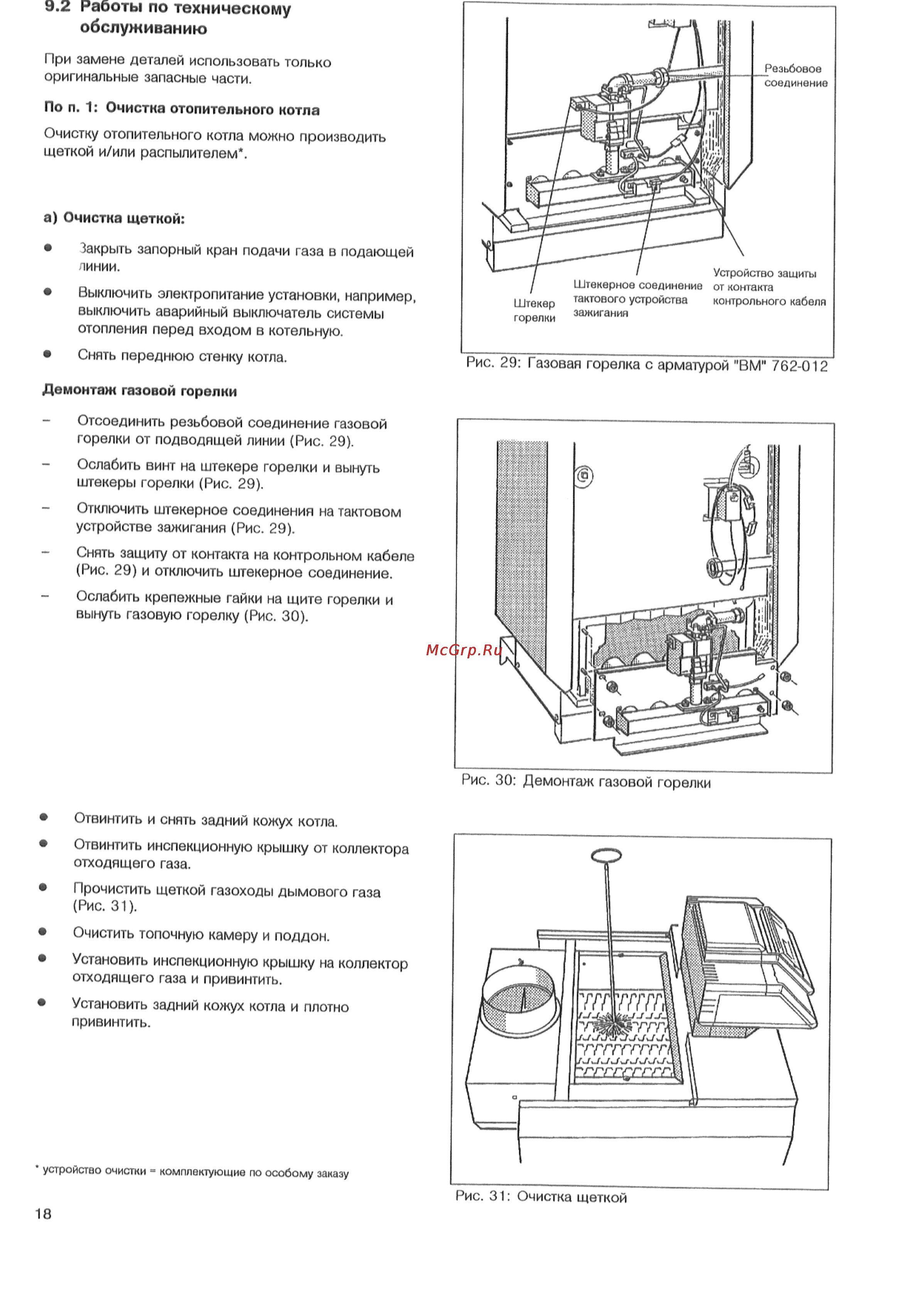

9 2 Работы по техническому обслуживанию При замене деталей использовать только оригинальные запасные части По п 1 Очистка отопительного котла Очистку отопительного котла можно производить щеткой и или распылителем а Очистка щеткой Закрыть запорный кран подачи газа в подающей линии Выключить электропитание установки например выключить аварийный выключатель системы отопления перед входом в котельную Снять переднюю стенку котла Демонтаж газовой горелки Отсоединить резьбовой соединение газовой горелки от подводящей линии Рис 29 Ослабить винт на штекере горелки и вынуть штекеры горелки Рис 29 Отключить штекерное соединения на тактовом устройстве зажигания Рис 29 Снять защиту от контакта на контрольном кабеле Рис 29 и отключить штекерное соединение Ослабить крепежные гайки на щите горелки и вынуть газовую горелку Рис 30 Рис 30 Демонтаж газовой горелки Отвинтить и снять задний кожух котла Отвинтить инспекционную крышку от коллектора отходящего газа Прочистить щеткой газоходы дымового газа Рис 31 Очистить топочную камеру и поддон Установить инспекционную крышку на коллектор отходящего газа и привинтить Установить задний кожух котла и плотно привинтить устройство очистки комплектующие по особому заказу Рис 31 Очистка щеткой 18
