Условия монтажа
- получение разрешения на по-
требление соответственной
максимальной мощности,
- исправная и выполненная со-
гласно обязывающим нормам.
электрическая проводка,
- отопительная проводка в систе-
мах закрытого и открытого типа
должна быть оснащена рас-
ширительным баком согласно
обязывающим нормам,
- перед установкой котла ото-
пительная проводка должна
быть основательно промыта,
- kотел следует предохранить
Все монтажные работы
следует осуществлять
при отключенном элек-
тропитании и закрытой
подачей воды.

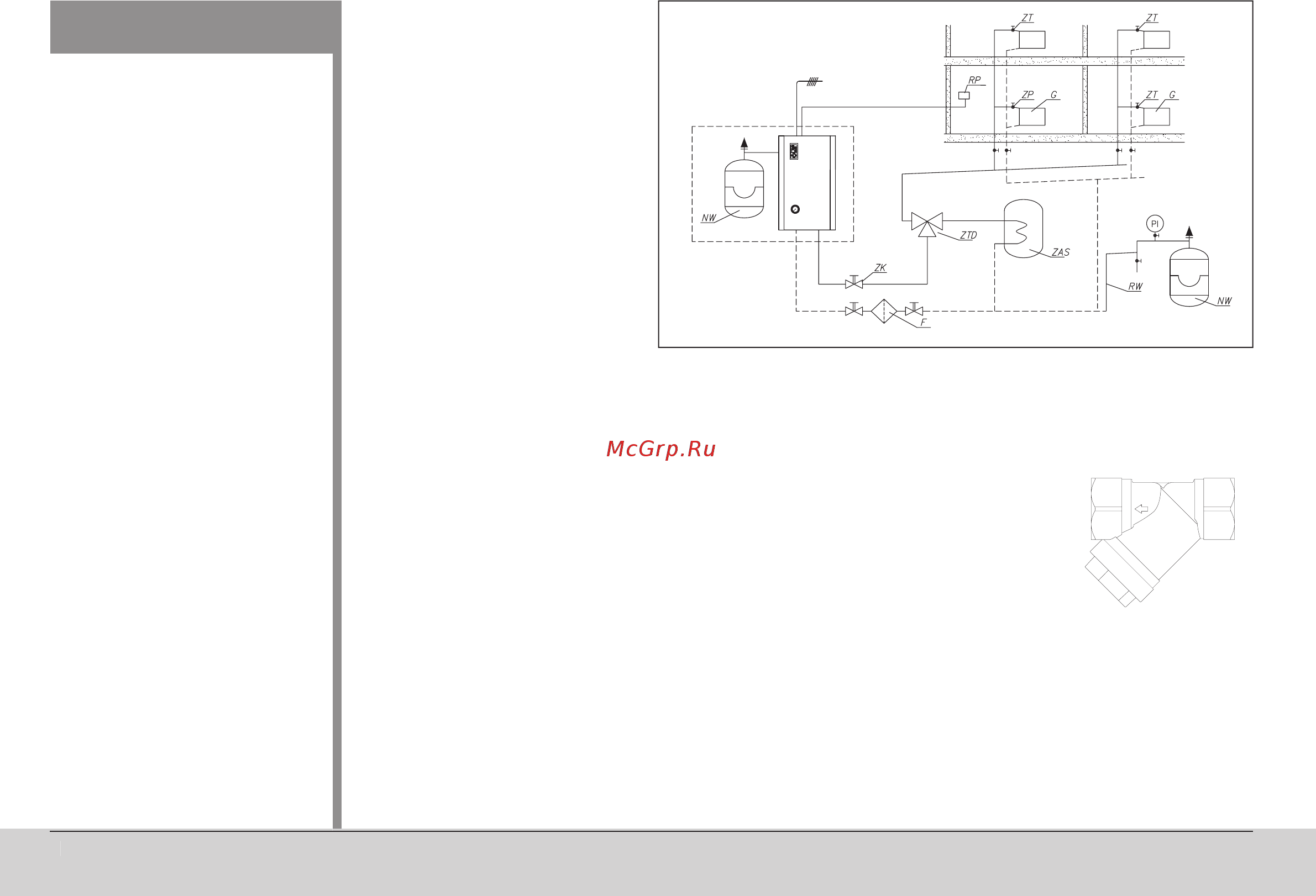

Рис.3a Схемаотопительнойпро-
водкиEKCO.L1
PI - манометр
ZK - отсечнойкран
F - фильтр
RW - расширительнаятруба
NW - мембранныйрасширитель-
ныйбак
ZT - термостатическийклапан
ZP - проходнойклапан
G - радиатор
RP - комнатный регулятор
температуры
Версиястеплообменником:
ZTD - трехходовойкран
ZAS - теплообменник
3a
Монтаж
8
Руководство для монтажника
от засорения сетчатым фильтром с магнитным вкладышем (входит в комплект поставки),
- на выходе из клапана безопасности [4] (рис.1 и 2) нельзя устанавливать запoрную арматуру (напр. краны)
- прибор нельзя устанавливать во влажных и взрывоопасных помещениях.
Фильтр следует установить на возврате из отопительной проводки. Фильтр
должен быть установлен горизонтально с обращенной вниз камерой магнитного
вкладыша, направление протока должно соответствовать стрелке на корпусе
фильтра.
Котел типа EKCO.L1...p и EKCO.L1N...p предназначен для отопительных проводок типа теплый пол.
Система управления позволяет регулировать температуру теплоносителя в диапазоне от 20
0
C до 60
0
C.
Такая отопительная система не требует установки смешивающих кранов и дополнительной арматуры,
что значительно обнижает инвестиционную стоимость.
