Извлечение и установка компонентов
Нижняя крышка
Снятие нижней крышки
1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2 Для снятия нижней крышки выполните следующее:

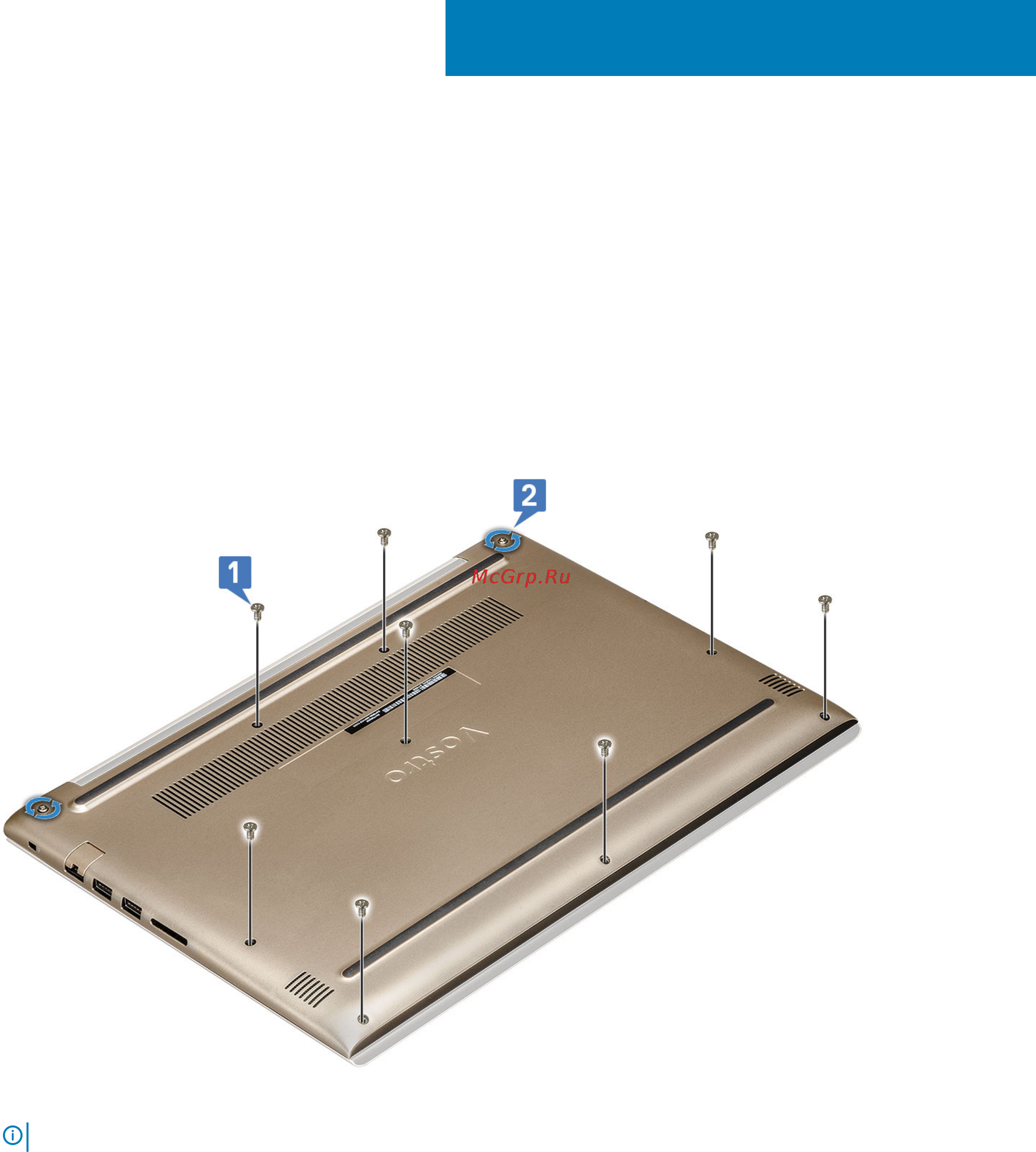

a Выверните восемь винтов M2,5 x 6 [1].
b Ослабьте два винта M2,5 x 6 [2].
c Подденьте нижнюю крышку за край [1].
ПРИМЕЧАНИЕ: Чтобы подцепить края крышки, может потребоваться пластиковая палочка.
d Поднимите и снимите нижнюю крышку с корпуса [2].
