Dell Vostro 5471-7196 [31/85] Установка дисплея в сборе

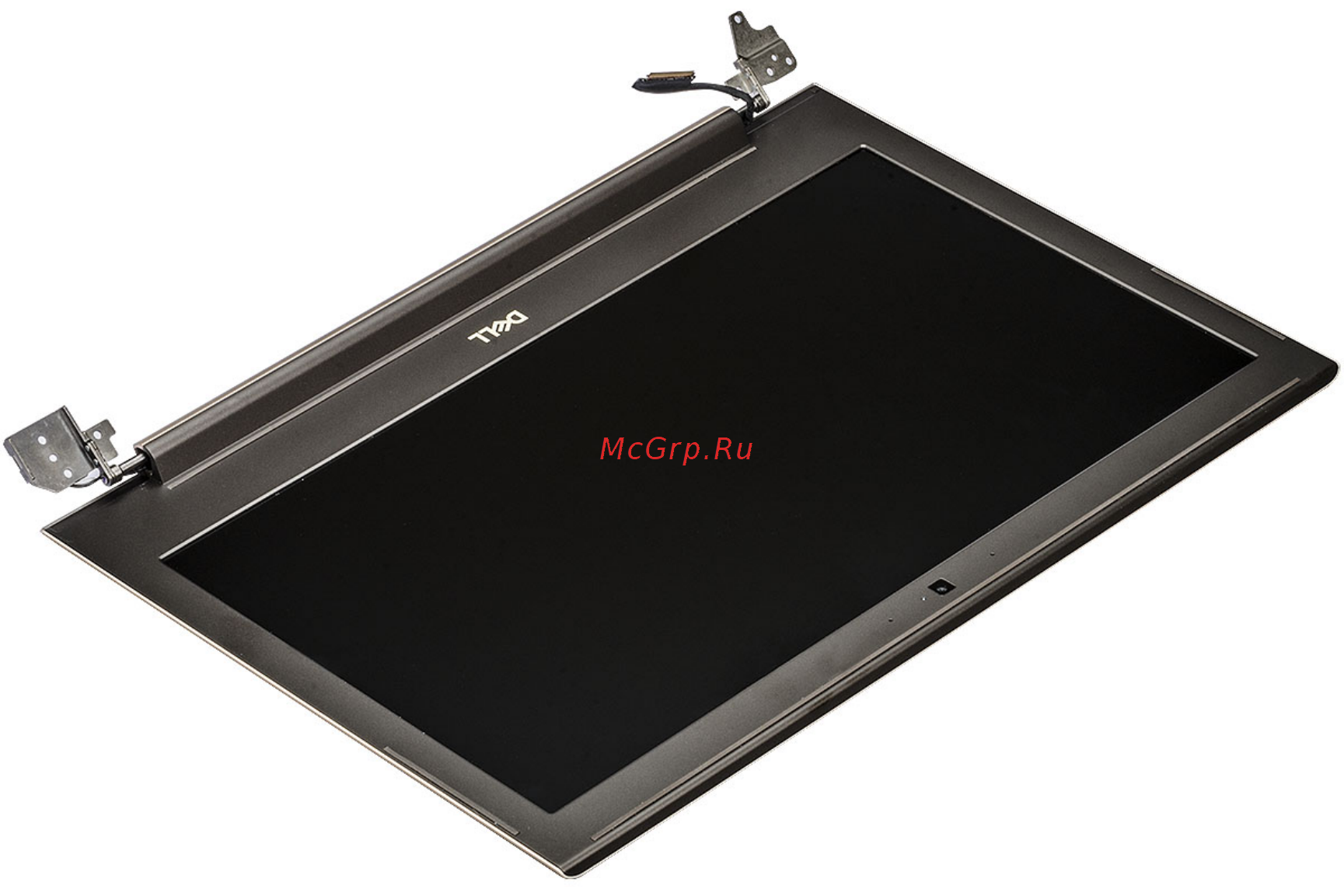

Установка дисплея в сборе

1 Выровняйте и установите дисплей в сборе в системе.

2 Установите консоль шарнира на корпус и установите винты, которыми дисплей в сборе крепится к корпусу.

3 Подключите кабель eDP к разъему на системной плате.

4 Установите:

a Плата WLAN

b нижняя крышка

5 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Лицевая панель дисплея

Снятие лицевой панели дисплея

1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2 Снимите:

a нижняя крышка

b Плата WLAN

c дисплей в сборе

3 Снятие лицевой панели дисплея:

a С помощью пластмассовой палочки подденьте наружные края, чтобы освободить лицевую панель дисплея от

дисплея в сборе [1, 2].

Извлечение и установка компонентов 31
