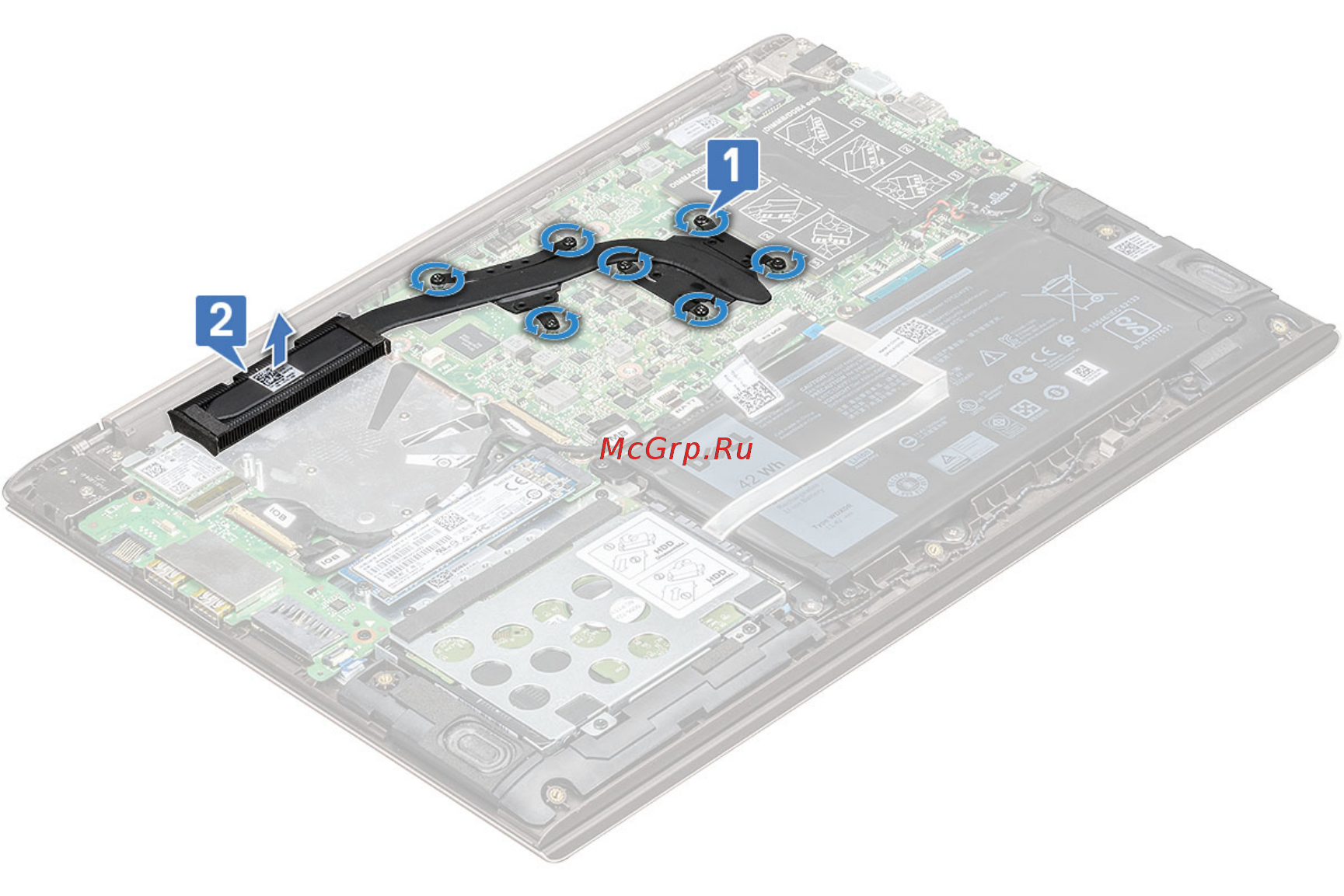

Установка радиатора
1 Разместите радиатор в слоте системной платы.
2 Затяните семь винтов M2,0 x 3 для крепления радиатора к системной плате.
3 Установите:
a системный вентилятор
b нижняя крышка
4 Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Плата ввода-вывода
Извлечение платы ввода-вывода
1 Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2 Снимите:
a нижняя крышка
b Плата WLAN
3 Извлечение платы ввода-вывода:
a Поднимите фиксатор и отсоедините кабель ввода-вывода от разъема на плате ввода-вывода [1,2].
b Потяните и отсоедините кабель IOB от платы ввода-вывода [3].
c Поднимите защелку и отсоедините кабель считывателя отпечатков пальцев платы ввода-вывода [4].
Извлечение и установка компонентов 21
