также известные как USB 2.0 и 1.1. Однако эти более медленные режимы по-прежнему работают на соответствующих

скоростях 480 и 12 Мбит/с и сохранены только для обратной совместимости.

Стандарт USB 3.0/USB 3.1 Gen 1 обеспечивает намного более высокую производительность за счет технических изменений,

перечисленных ниже.

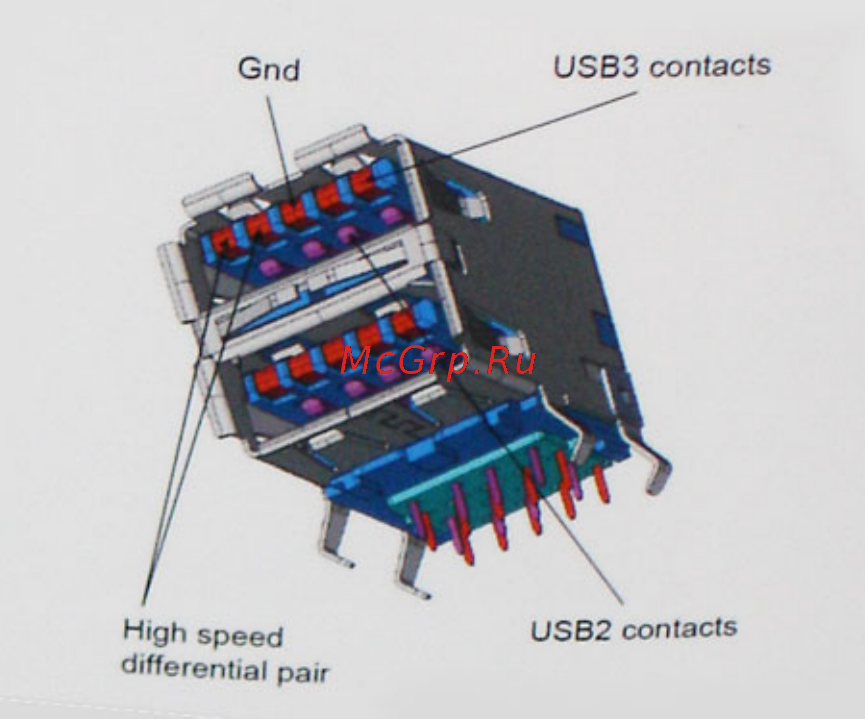

• Дополнительная физическая шина, добавленная параллельно существующей шине USB 2.0 (см. рисунок ниже).

• В USB 2.0 было четыре провода (питание, заземление и одна дифференциальная пара для передачи данных); в

USB 3.0/USB 3.1 Gen 1 было добавлено еще четыре провода, т. е. две пары дифференциальных сигналов (передача и

прием), что в общей сложности составило восемь соединений в разъемах и кабелях.

• В отличие от полудуплексного режима в USB 2.0, в USB 3.0/USB 3.1 Gen 1 используется двунаправленный интерфейс

передачи данных. Это увеличивает теоретическую пропускную способность в 10 раз.

Из-за постоянно растущих требований к скорости передачи данных, распространения видеоматериалов высокой четкости,

терабайтных накопительных устройств, цифровых камер высокого разрешения и т. д. производительности USB 2.0 может

быть недостаточно. Кроме того, подключение USB 2.0 никогда не сможет даже приблизиться к теоретической

максимальной пропускной способности в 480 Мбит/с; реальная пропускная способность составляет не более 320 Мбит/с

(40 Мбайт/с). Аналогичным образом подключения USB 3.0/USB 3.1 Gen 1 никогда не достигнут скорости 4,8 Гбит/с.

Максимальная скорость передачи данных составит немногим более 400 Мбайт/с. При такой скорости USB 3.0/USB 3.1 Gen 1

оказывается в 10 раз быстрее USB 2.0.

Область применения

Стандарт USB 3.0/USB 3.1 Gen 1 открывает возможности для более эффективной работы с устройствами. И если прежде

стандарт USВ был неприемлем при работе с видеоматериалами с точки зрения максимального разрешения, времени

задержки и степени сжатия, то сейчас можно легко представить работу видеосистем по USB с пропускной способностью,

которая превышает прежние значения скорости в 5–10 раз. Одноканальному DVI-разъему требуется пропускная

способность до 2 Гбит/с. Пропускная способность 480 Мбит/с накладывала существенные ограничения, однако скорость

5 Гбит/с открывает новые перспективы. Обеспечивая заявленную пропускную способность 4,8 Гбит/с, новый стандарт USB

получит распространение в тех областях, где раньше такой интерфейс не применялся, например во внешних RAID-

системах хранения данных.

Ниже перечислены некоторые из имеющихся на рынке устройств с поддержкой SuperSpeed USB 3.0/USB 3.1 Gen 1.

• Внешний рабочий стол USB 3.0 / USB 3.1 Gen 1 Жесткие диски

• Портативные USB 3.0 / USB 3.1 Gen 1 жесткие диски

• USB 3.0 / USB 3.1 Gen 1 Док-станции и адаптеры для дисков

• USB 3.0 / USB 3.1 Gen 1 Флэш-накопители и ридеры

• Твердотельные накопители USB 3.0 / USB 3.1 Gen 1

• USB 3.0 / USB 3.1 Gen 1 RAID

• Приводы оптических носителей

• Мультимедийные устройства

• сетей

• USB 3.0 / USB 3.1 Gen 1 Адаптерные карты и концентраторы
