Dell Vostro 5590-7798 [57/120] Плата светодиодных индикаторов
![Dell Vostro 5590-7798 [57/120] Плата светодиодных индикаторов](/views2/1734607/page57/bg39.png)
Следующие действия
1. Установите аккумулятор.
2. Установите на место нижнюю крышку.
3. Установите карту памяти microSD.
4. Выполните процедуру, приведенную в разделе После работы с внутренними компонентами компьютера.
плата светодиодных индикаторов
Извлечение платы светодиодных индикаторов
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти microSD.
3. Снимите нижнюю крышку.
4. Извлеките батарею.
5. Извлеките динамик.
Действия

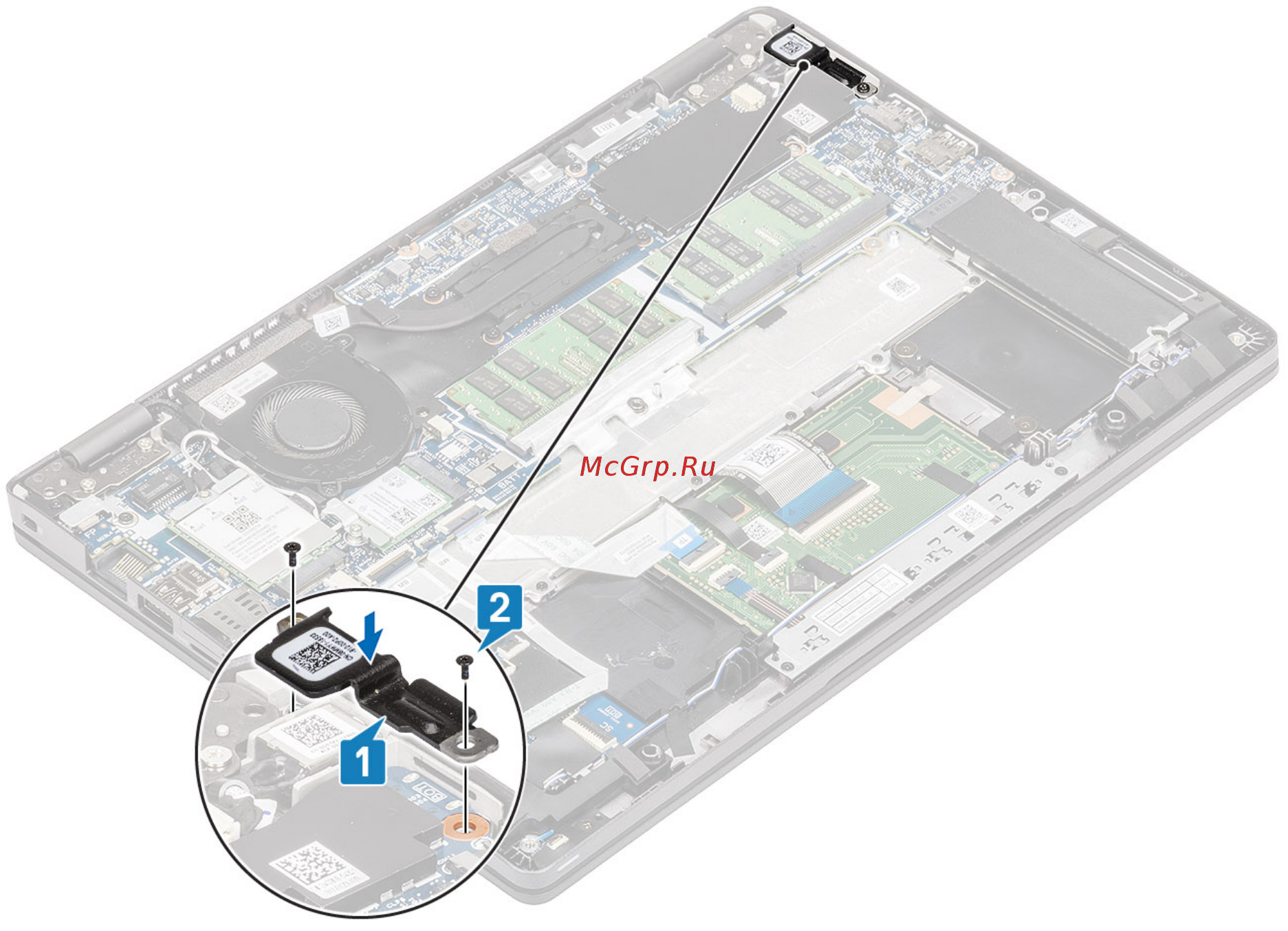

1. Отсоедините кабель платы LED от разъема на системной плате [1].
2. Извлеките кабель платы LED [2].
Разборка и сборка 57
