Установка системной платы
Действия

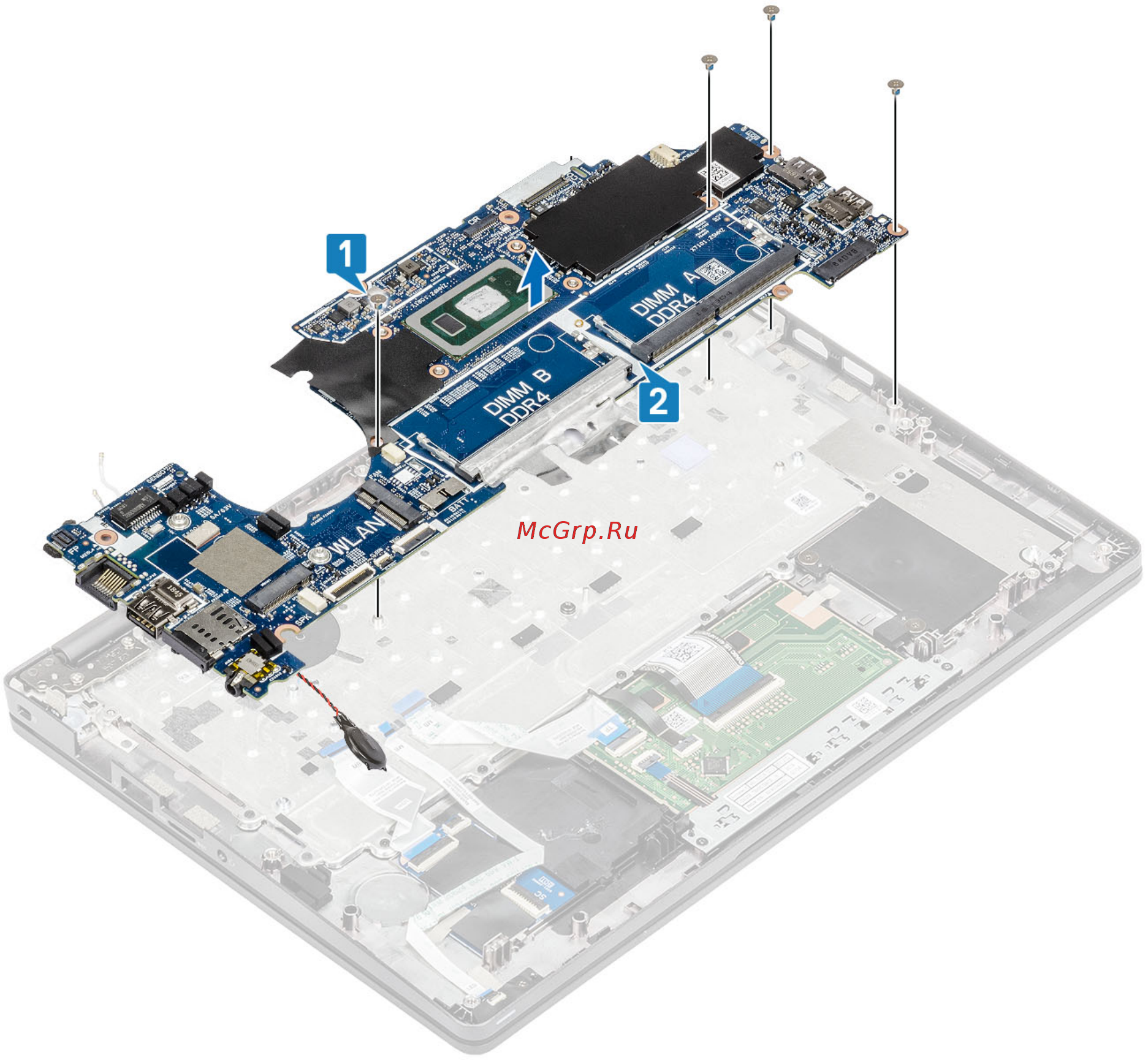

1. Выровняйте и установите системную плату на упор для рук [1].
2. Заверните три винта (M2x2) и один винт (М2,5х4), которыми системная плата крепится к упору для рук [2].
Разборка и сборка 71
