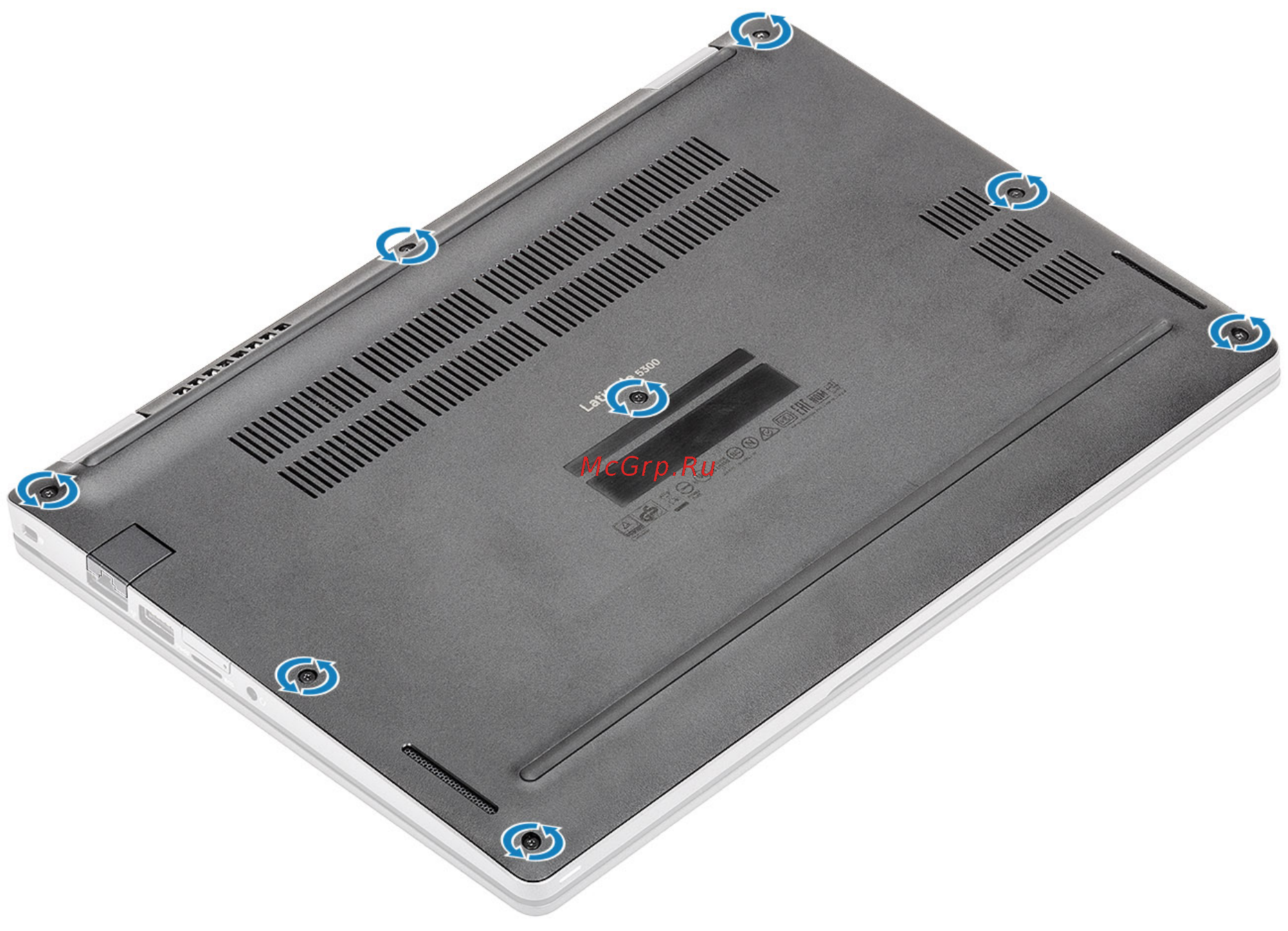

2. С помощью пластмассовой палочки [1] подденьте нижнюю крышку за верхний левый угол и продолжайте действовать
со всех сторон, чтобы открыть нижнюю крышку [2].
24 Разборка и сборка
