Dell Vostro 5590-7798 Инструкция по эксплуатации онлайн [30/120] 567738
![Dell Vostro 5590-7798 Инструкция по эксплуатации онлайн [30/120] 567738](/views2/1734607/page30/bg1e.png)

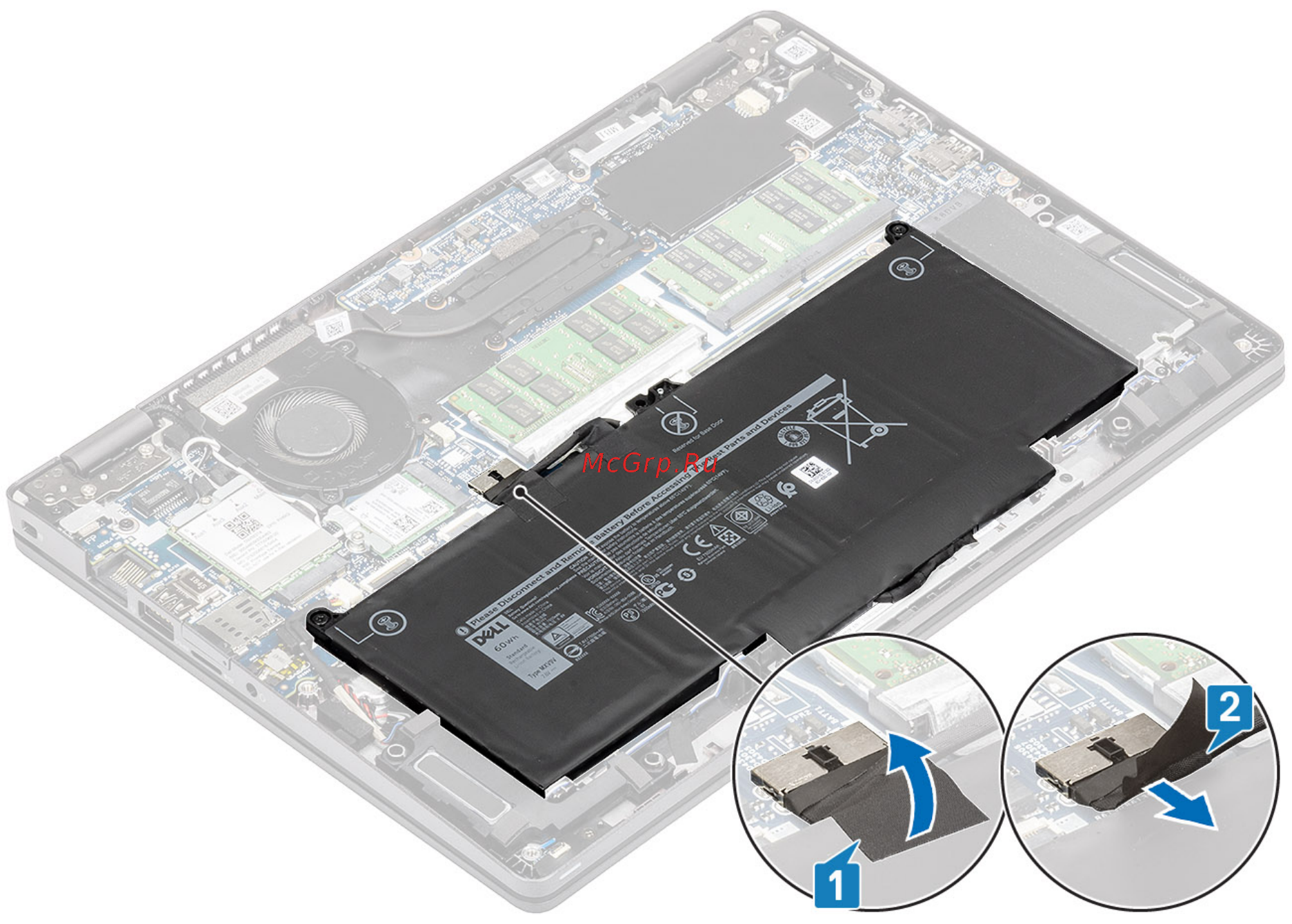

3. Ослабьте два невыпадающих винта, которыми аккумулятор крепится к упору для рук [1].
4. Сдвиньте аккумулятор внутрь и снимите его с упора для рук [2].
30 Разборка и сборка
