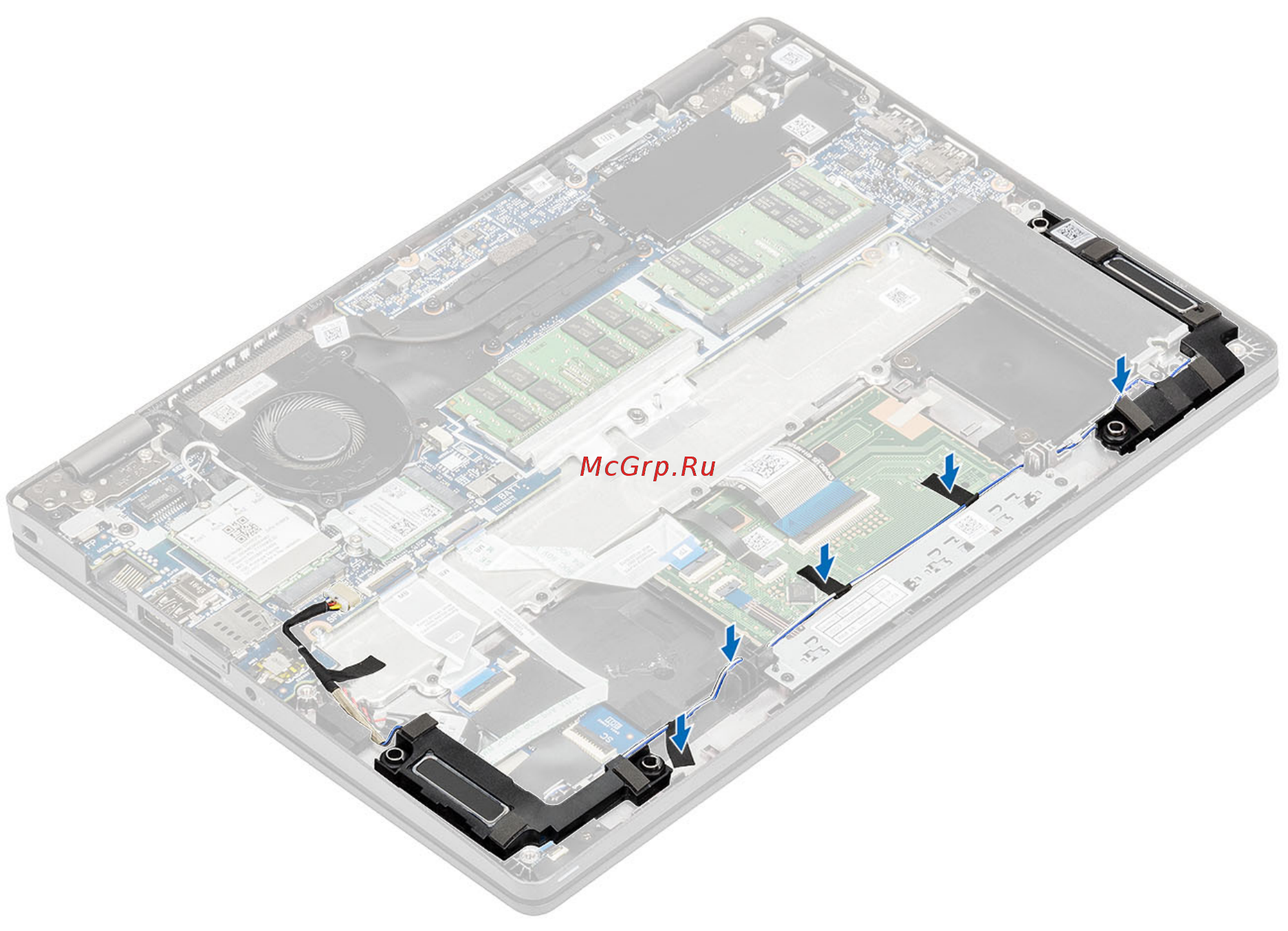

3. Закрепите клейкую ленту, чтобы прикрепить кабель динамика к упору для рук [1].
4. Подключите кабель динамика к разъему на системной плате [2].
Разборка и сборка 47
