Drazice OKHE 125-SMART [11/24] Рисунок 7 1 печатная плата 2 тепловой предохранитель 3 нагревательный элемент

- 11 -

ВНИМАНИЕ! При этом подключении следует правильно выбирать рабочий режим. Если

вы хотите нагревать воду только с помощью системы управления

энергопотреблением (сниженный тариф электроэнергии), нужно выбрать режим HDO

или SMART HDO. В этих режимах ток по дорогому тарифу обеспечивает лишь питание

управляющей электроники, и его расход минимален. Остальные режимы в случае

активации оплачиваются по высокому тарифу на электроэнергию. РАСХОДЫ НА

НАГРЕВАНИЕ ВОДЫ ПРИ ЭТОМ УВЕЛИЧИВАЮТСЯ! Преимуществом этого подключения

является то, что на дисплее изображаются все параметры и вне периода выключения

тока управления энергопотреблением (сниженный тариф на электроэнергию).

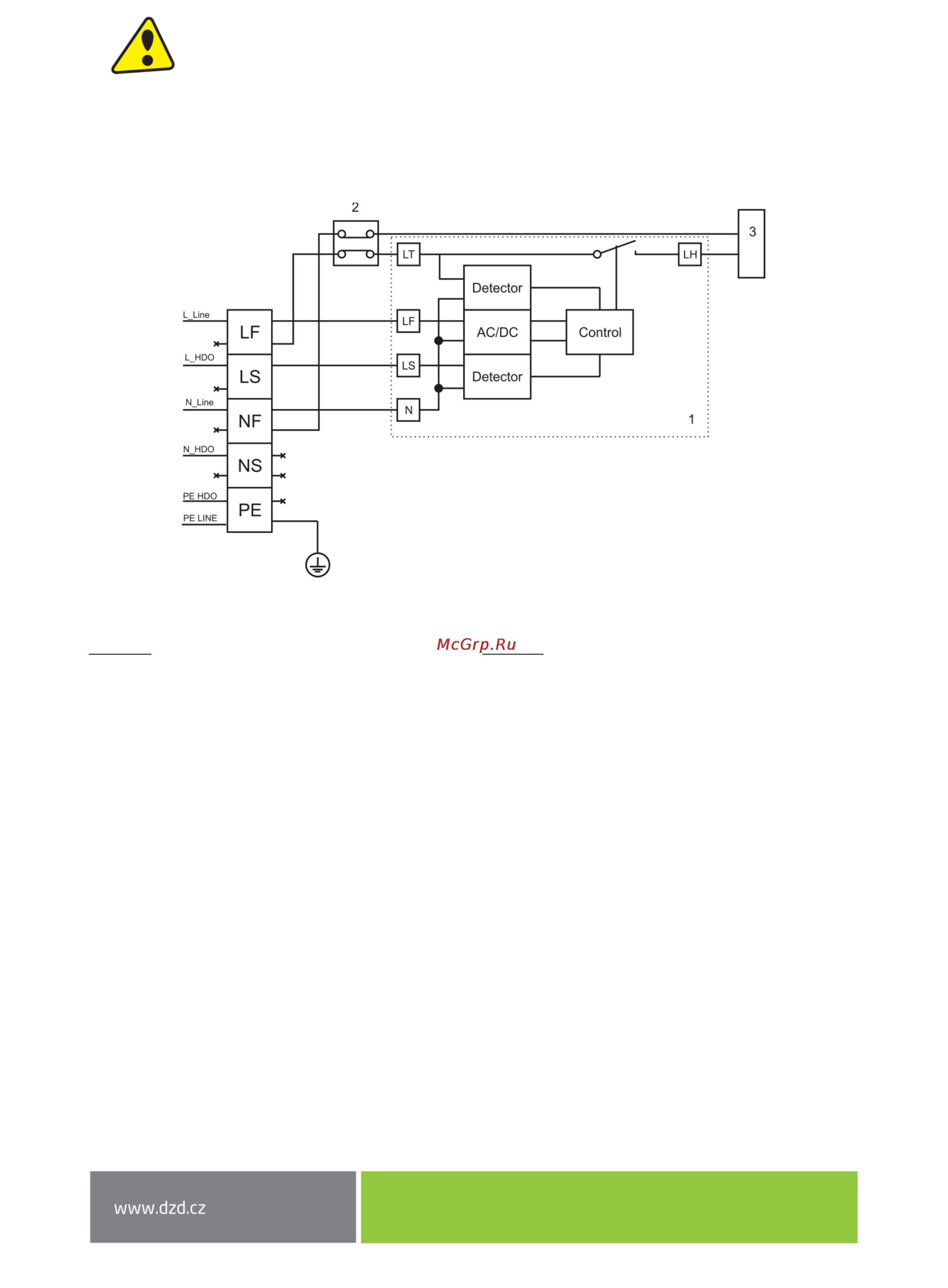

Рисунок 7 1 – Печатная плата 2 – Тепловой предохранитель 3 – Нагревательный элемент

Провода:

L_LINE – фазовый провод, постоянное напряжение

L_HDO – фазовый провод, замыкаемый сигналом из

системы управления энергопотреблением

N_LINE – рабочий провод, постоянное напряжение

N_HDO – рабочий провод, система управления

энергопотреблением

PE HDO – защитный провод, система управления

энергопотреблением

PE LINE – защитный провод, постоянное напряжение

Клеммы:

LT – фазовый провод, тепловой предохранитель

LH - Фазовый провод, нагревательный элемент

LF – фазовый провод, питание термостата

LS – Фазовый провод, система управления

энергопотреблением

NF – рабочий провод постоянного ввода

NS – рабочий провод, в данном случае служит в

качестве вспомогательной клеммы, к которой

подключается рабочий провод системы управления

энергопотреблением

C, подключение посредством системы управления энергопотреблением (HDO)

Это подключение подходит для домашних хозяйств с системой управления энергопотреблением

(сниженным тарифом на электроэнергию), могут использоваться функциональные режимы: NORMAL

(в этом случае система функционирует так же, как в режиме HDO), HDO, SMART HDO, ECO и PROG.

Дисплей активен (имеется подсветка, изображается температура в

водонагревателе) только во время подключения к вводу системы управления
