- 9 -

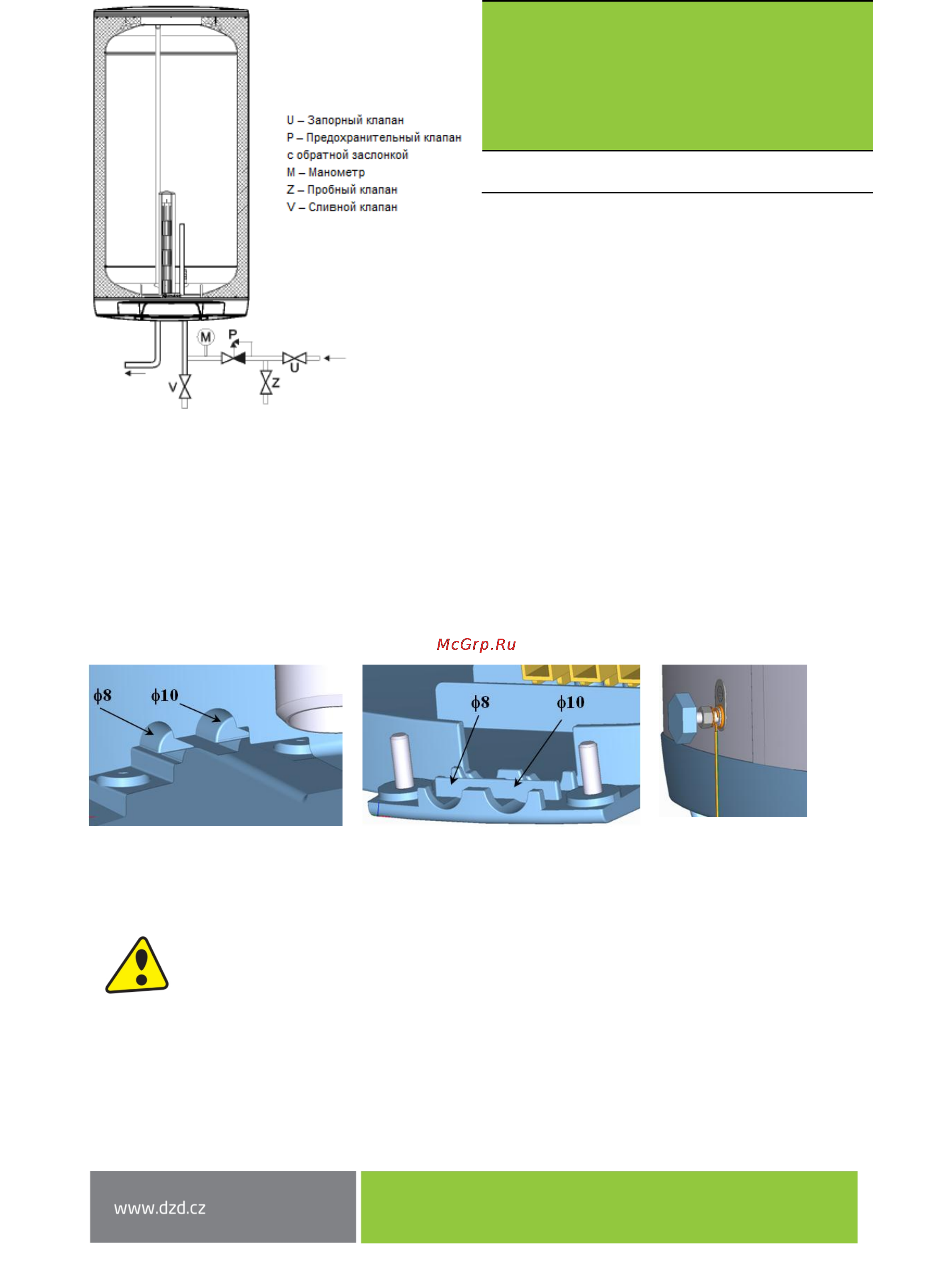

Рисунок 4

Давление

срабатывания

предохраните

льного

клапана [МПа]

Допустимое

рабочее

избыточное

давление в

водонагреват

еле [МПа]

Максимально

е давление в

трубопроводе

холодной

воды [МПа]

0,6

до 0,48

Таблица 3

Водонагреватели должны быть оборудованы

сливным клапаном на впуске холодной

технической воды на случай демонтажа или

ремонта водонагревателя. При монтаже

предохранительного оборудования

руководствуйтесь стандартом CSN 06 0830.

2.4 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

2.4.1 ОСНОВНАЯ ИНФОРМАЦИЯ О ПОДКЛЮЧЕНИИ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

В кожухе электропроводки снять перегородку, соответствующую диаметру подводящего провода ø8

или ø10 (Рисунок 5). Степень защиты электрических компонентов водонагревателя – IP 45.

Потребляемая мощность электрического нагревательного элемента – 2 000 Вт.

Рисунок 5

Подключение к электрической сети должно соответствовать следующим требованиям.

 Водонагреватель подключается к электрической сети 2 PEN AC 230 В / 50 Гц

постоянно прикрепленным подвижным проводом/проводами (в зависимости

от способа подключения).

 В цепи должен быть установлен выключатель, отключающий все полюса сети, и

автоматический выключатель (устройство защитного отключения).

 При установке в ванных, умывальных комнатах и душевых необходимо

руководствоваться стандартом CSN 33 2000-7-701.

 После выверки расстояния от стены присоединить провод внешнего защитного

подключения!
